Sections de bois pour pergola

Dans le forum Toiture, Charpente - par Kilouti le 5 Juillet 2010

  1. rosebud

    rosebud 50 ans, France

    Merci fradeco ;)
    Si je comprends bien la poutre en 2* 45x145 ça passe en 2 poteaux mais c'est pour une charge globale vraiment minimale ( peu de charge occasionnelle, je ne pourrai pas monter sur le toit par exemple o_O ).

    J'ai pu lire que vous conseilliez souvent le double sommier 45*175 : je n'ai pas cette section auprès de ma scierie locale, juste du 45*220.

    Est ce que partir en sommière sur un seul bastaing de 63x175 permettrait de gagner un peu de marge ? Ou un seul 45x220 ?

    rosebud , 11 Juin 2020
  2. fradeco

    fradeco 76 ans, Flandre

    @rosebud, pour permettre la portée de 3.80 m entre poteaux, il faut que la poutre sommier soit d'une pièce sur les 4.50 m. A cette condition, une 63 x 173 mm est OK.
    Les poteaux seront d'au moins 120 x 120 pour un assemblage mi bois en tête.
    Il faudra aussi revoir les bracons de contreventement en 63 x 63 mm.

    Pour permettre de circuler sur la structure, la charge occasionnelle temporaire doit passer de 20 à 90 kg/m².
    Dans cette hypothèse les chevrons doivent être de 63 x 173 mm espacés de 50 cm d'axe en axe.
    Compte tenus des bracons de contreventement, la poutre sommier en 63 x 173 mm est toujours OK.

    fradeco , 11 Juin 2020
    melocake aime ça.
  3. rosebud

    rosebud 50 ans, France

    Merci ! Donc poutre 63x175 + solives idem, entraxe 50.

    Je souhaitais plus rester sur des solives 45x145 pour la disponibilité notamment ; avec un entraxe de 40, ça passerait ? (toujours avec poutre de 63x175)
    Et s'il neige, ça tiendra debout tout ça :laughing: ?

    rosebud , 11 Juin 2020
  4. fradeco

    fradeco 76 ans, Flandre

    Pour garder des chevrons de 45 x 145 mm, en appuis libres aux deux extrémités il faut une portée maximum de de 3.30 m et un entraxe de 40 cm.
    La poutre de 63 x 173 mm reste OK comme décrit plus haut.
    Je pense que la structure résistera à la neige puisque prévue pour la circulation d'un homme de +/- 90 kg/m². J'ai plutôt des craintes pour les canisses. :(

    Maintenant avec des petites astuces de calculs, en considérant les chevrons comme si ils étaient encastrés dans les poutres, et avec un porte à faux des deux côtés des poutres, il serait possible d'avoir un carré de 3.80 x 3.80 m avec un poteau de 120 x 120 mm aux 4 coins.
    Deux coins seraient reliés entre eux en // par les poutres de 63 x 173 mm.
    Sur les poutres viennent les chevrons de 45 x 145 mm de 4.50 m axés sur les 3.80 m c'est à dire un dépassant en porte à faux de 35 cm de part et d'autre des poutres. Pour l'ancrage, tous les chevrons sont fixés visés sur les poutres comme figurés ci-après

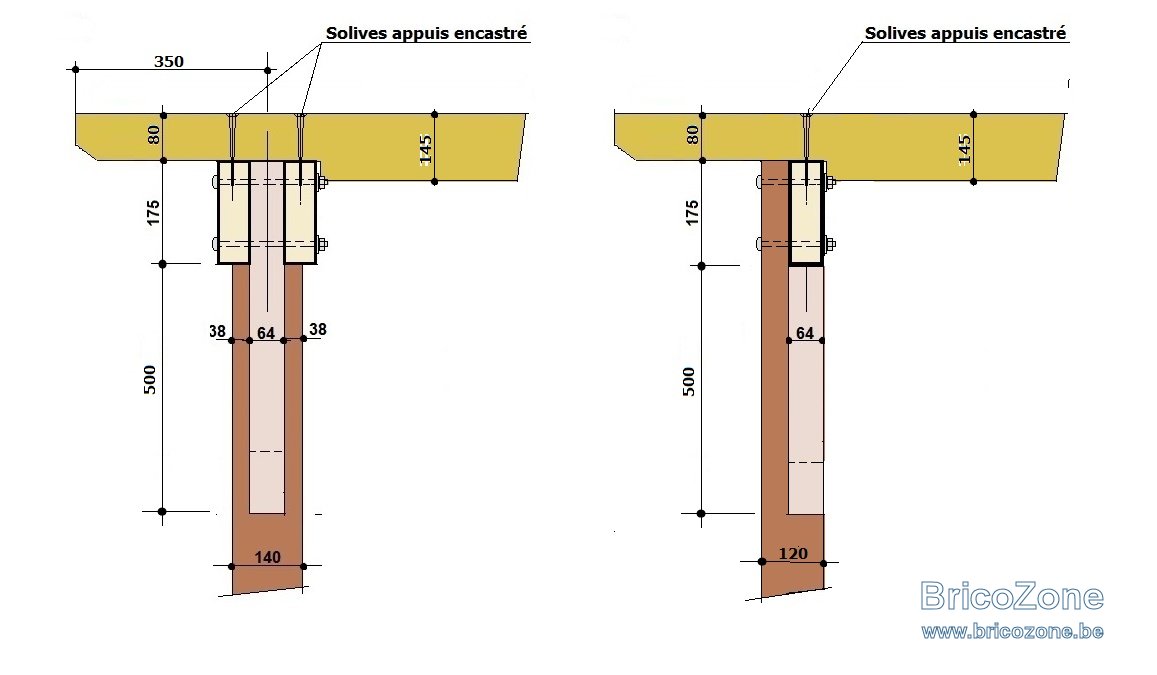

    PERGOLA Solives encastrées.jpg

    fradeco , 11 Juin 2020
  5. rosebud

    rosebud 50 ans, France

    Alors justement les solives seraient dans le sens de la dimension la plus courte (4m hors tout, débord 25 cm de chaque côté soit une distance entre poteaux de 3.22m) ; la poutre c'est pour le sens de la plus grande dimension (4.50m hors tout, débords 25 cm, 3.72 m entre poteaux pour la solution 2 poteaux).

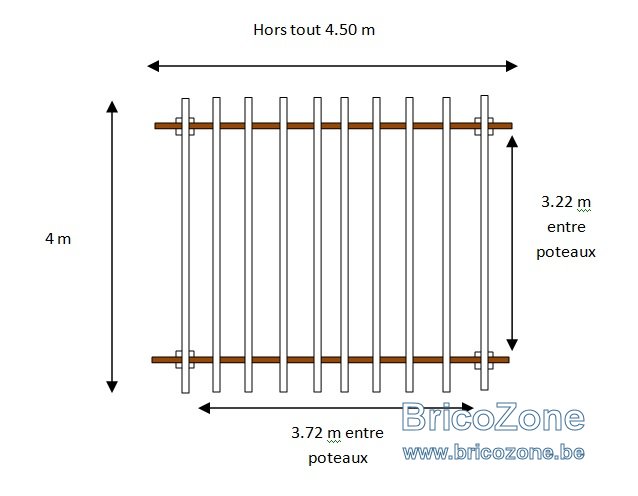

    Voir schéma.
    Pour ma culture personnelle, des appuis encastrés tels que sur le schéma, ça doit amoindrir la charge maxi admissible, non ?

    Mon fournisseur ne fait pas de sections 63 en douglas, est ce que le 45*220 cm pourrait être une alternative au 63*175 avec les mêmes hypothèses (portée 3.72m, solivage 40 cm en 45*145) ?


    rosebud , 11 Juin 2020
  6. fradeco

    fradeco 76 ans, Flandre

    @rosebud,

    Sur la base du croquis du poste #165 :
    Les chevrons 45 x 145 mm espacés de 40 cm d'axe en axe en appuis libres c'est OK et pour une charge de +/- 100 kg/m²

    Pour les poutres en brun, compte tenu de la disponibilité en appuis libres et / ou encastrés il faut de chaque côté de 2x 45 x 220 mm

    fradeco , 11 Juin 2020
  7. rosebud

    rosebud 50 ans, France

    Merci pour cette aide fradeco ;), je vais pouvoir débuter.

    rosebud , 11 Juin 2020
  8. Badrke

    Badrke 31 ans, France

    Bonjour la communauté !

    Je suis tombé sur ce post en me renseignant pour mon projet de pergola autoportée, que j'ai pour le moment définie comme suit:
    Dimensions 4500 x 3800, pin autoclave
    -4 poteaux 140x140 dans les coins (fixés sur terrasse béton avec pieds galva)
    -"Ceinture périphérique" en madrier de 195x68
    -Solives de 145x46 avec un pas de 750mm
    -Goussets à chaque angle, en145x46 également

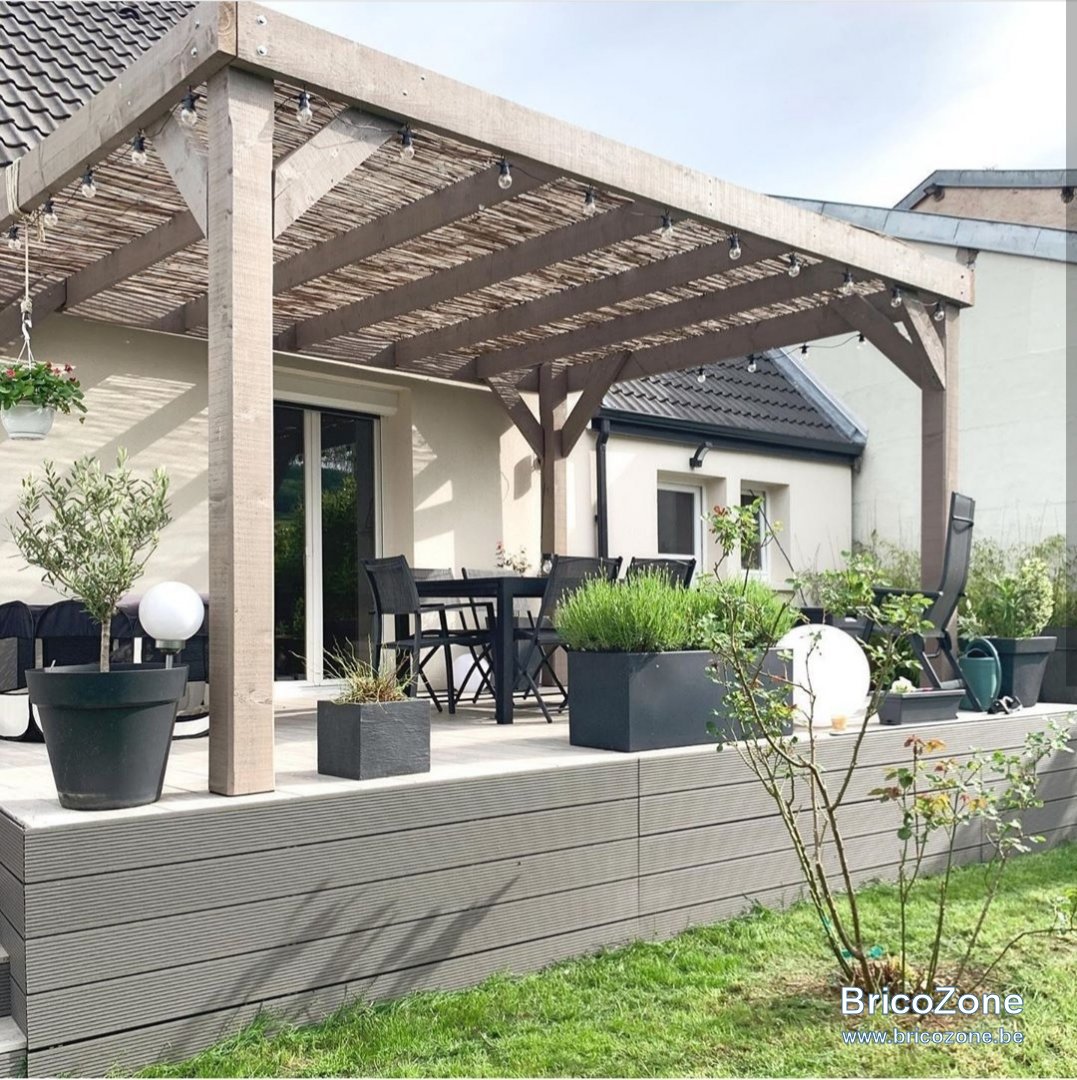

    Le tout Couvert de canisses, comme cette photo:
    Je n'ai pas vraiment de doutes sur la faisabilité étant donné que c'est inspiré d'une installation existante, mais une confirmation ou des conseils sont la bienvenue

    Dernière édition: 13 Juin 2020
    Badrke , 13 Juin 2020
  9. fradeco

    fradeco 76 ans, Flandre

    Si vous faites exactement comme ce qui est visible sur la photo cela ne doit pas poser de souci puisque un tel ouvrage existe et à l'air de tenir.

    fradeco , 13 Juin 2020
    zaone aime ça.
  10. B.M

    B.M 28 ans, Hainaut

    Bonjour à tous, merci pour tous vos conseils surtout à Fradeco qui à donner les informations que j'avasi besoin dans ces discussion.

    Je vais faire une pergola de 7m50 sur 4m50 que je vais recouvrir de polycarbonate.

    Grace a vos conseils je vais mettre

    - 4 poteaux de 150x150
    - pour la muraliere du 63x150 fixé chimiquement
    - pour les solives 8 poutres de 63x175 espacé de 1m (pour correspondre au panneaux de polycarbonate)
    - je voudrais faire deux ranger de chaînage de 30x175
    - et pour finir un sommier en 63x175

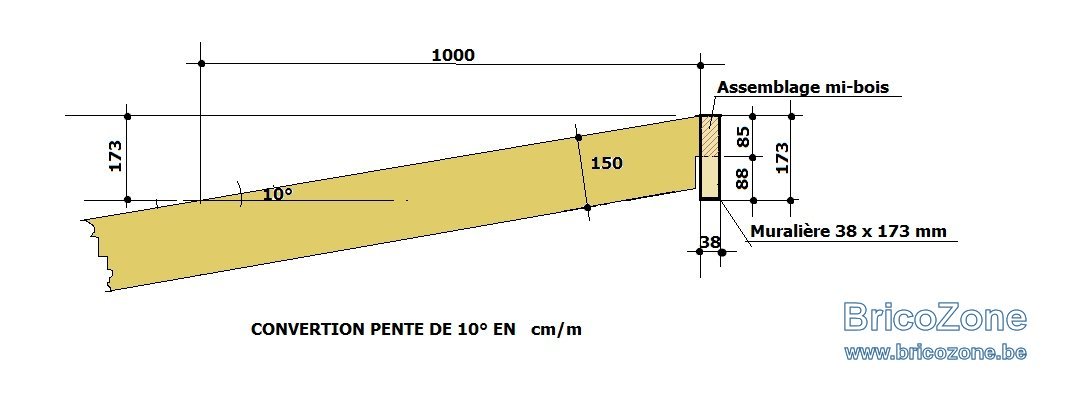

    J'aimerais fixer les solives sur la murailere en mis-bois mis-bois est-ce correcte ?

    Par contre j'ai une questions pour Antho03150

    Pour les fixations des plaques de fixations pour poutres vous avez fait comment pour récupérer la pente de la terrasse ? Avec des contre écrous ?


    Merci pour vos reponses



    B.M , 17 Juin 2020
  11. fradeco

    fradeco 76 ans, Flandre

    @B.M bonjour

    4.50 m de portée et des chevrons de 63 x 173 mm ça m'étonne quand même
    Une muralière de 38 x 150 comme appuis aux chevrons de 63 x 173 mm ça m'étonne aussi.
    Pour un auvent il faut déterminer les charges que la toiture devra être en état de supporter.

    fradeco , 17 Juin 2020
  12. B.M

    B.M 28 ans, Hainaut

    Qu'est-ce qui vous étonne, pouvez vous me conseiller ?

    B.M , 17 Juin 2020
  13. fradeco

    fradeco 76 ans, Flandre

    Il faudrait d'abord confirmer les dimensions et épaisseur du panneau de polycarbonate qui sera utilisé.
    L'espacement et la longueur des chevrons résultent de ces dimensions.

    fradeco , 17 Juin 2020
  14. B.M

    B.M 28 ans, Hainaut

    Merci de votre réponse.

    Pour les plaques j'ai trouver un marchand qui en vends en 4m50 de long 1m05 de large par contre pour l'épaisseur j'hésite entre 10mm et 16mm.
    Vous pensez qu'avec du 10 mm ça sera suffisant?

    B.M , 17 Juin 2020
  15. fradeco

    fradeco 76 ans, Flandre

    @B.M bonjour,

    Peut-être une idée

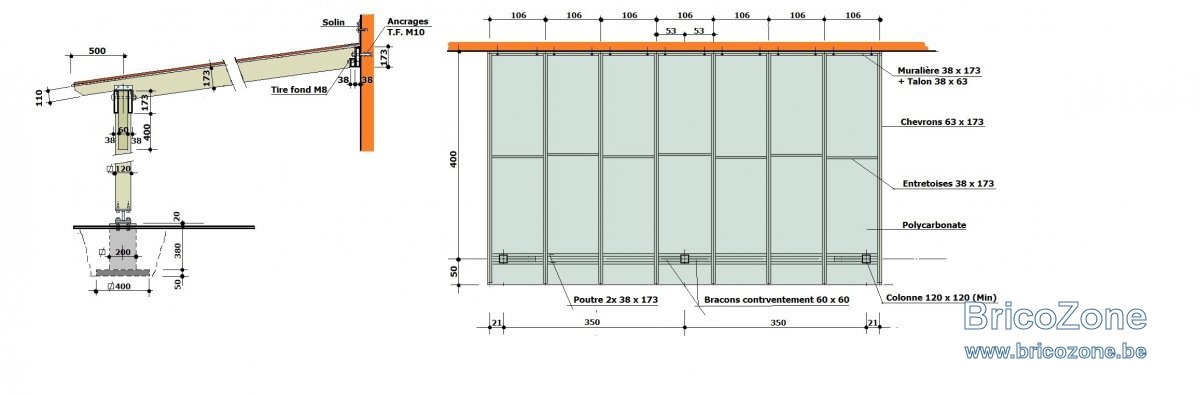

    AUVENT 7.00 x 4.50 m.jpg
    dans cette configuration le polycarbonate est de 16 mm épaisseur. Pour moi 22 mm serait une meilleur épaisseur.

    Dernière édition: 18 Juin 2020
    fradeco , 18 Juin 2020
  16. B.M

    B.M 28 ans, Hainaut

    Merci pour vos conseils.

    Donc selon vous avec 3 poteaux de 150x150 ça serait suffisant?

    B.M , 18 Juin 2020
  17. B.M

    B.M 28 ans, Hainaut

    ?

    B.M , 22 Juin 2020
  18. fradeco

    fradeco 76 ans, Flandre

    Oui 3 poteaux c'est OK.

    fradeco , 22 Juin 2020
  19. Antho03150

    Antho03150 46 ans, France

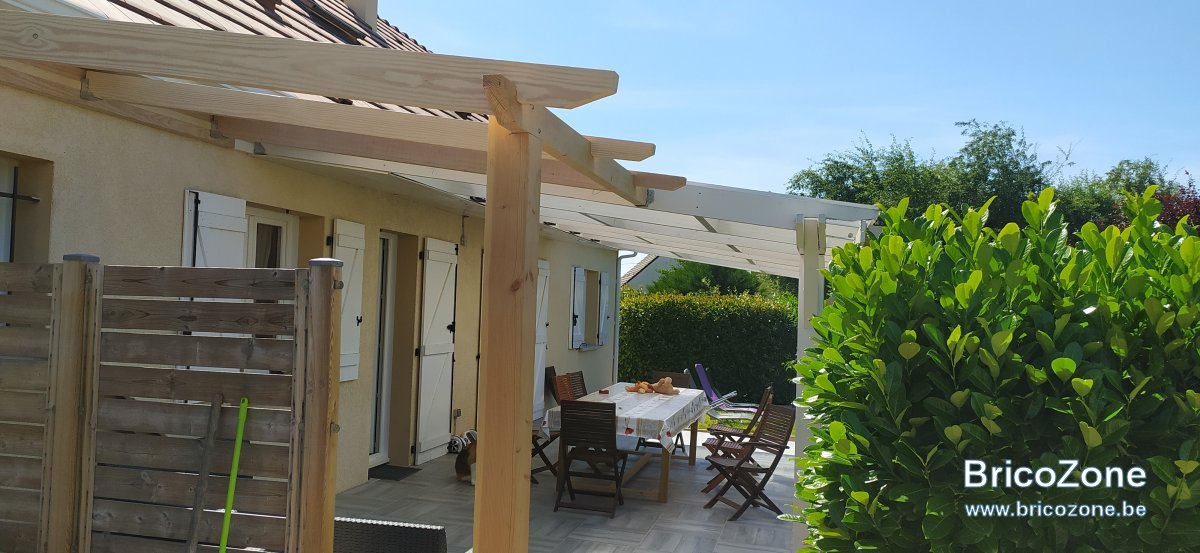

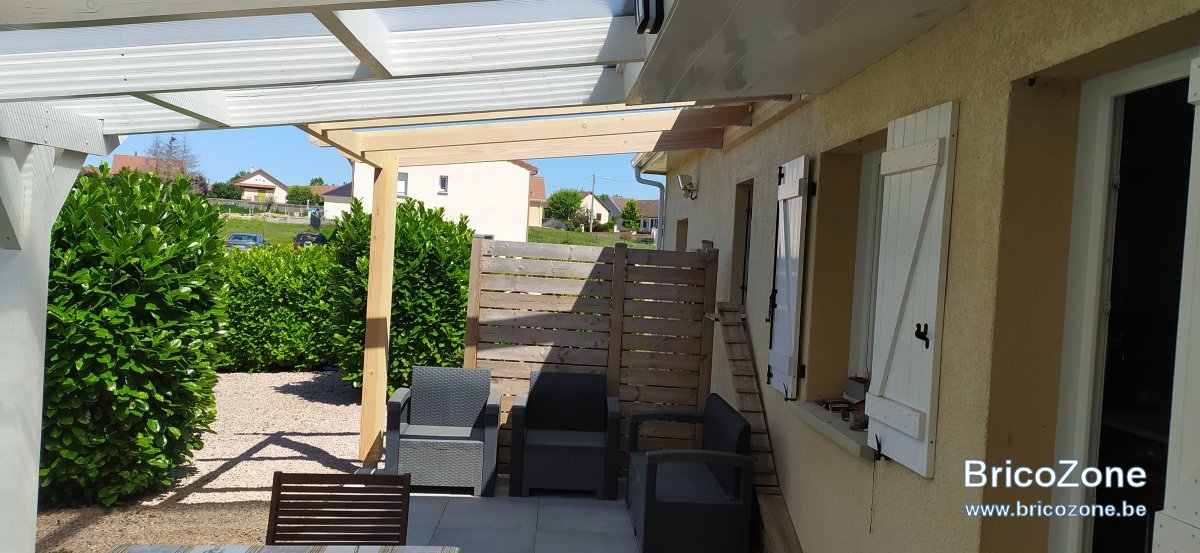

    Voici la.petite extension de pergola.....il ne reste plus qu à passer la lasure blanche et couvrir en polycarbonate......et surtout installer le SPA



    Antho03150 , 23 Juin 2020
    eljub aime ça.
  20. Antho03150

    Antho03150 46 ans, France

    Si quelqu'un a une idée pour remplacer mon brise vue disgracieux.....je suis preneur..

    Antho03150 , 23 Juin 2020
