Sections de bois pour pergola

fradeco

• 1 Juillet 2022

• #261

@Anthony_g bonjour,

Compte tenu du fait que le bâtiment est une construction en bois, je me méfierais fortement de m'ancrer dans les parois, car selon moi cela modifierait le comportement de l'élément porteur avec de répercutions sur les éléments adjacents. Sauf avis contraire de l'architecte concepteur et entrepreneur pour la mise en oeuvre.

Perso je pense que rester indépendant du bâtiment principale serait la meilleure solution.
Pour les sections je pense qu'il y a suffisamment d'exemples sur le site que pour s'en inspirer.



A

Anthony_g

• 1 Juillet 2022

• #262

Merci de ta réponse, je pense également qu'il ne faut pas que je tombe dans la faciliter et que j'opte pour une structure indépendante.



fradeco

• 2 Juillet 2022

• #263

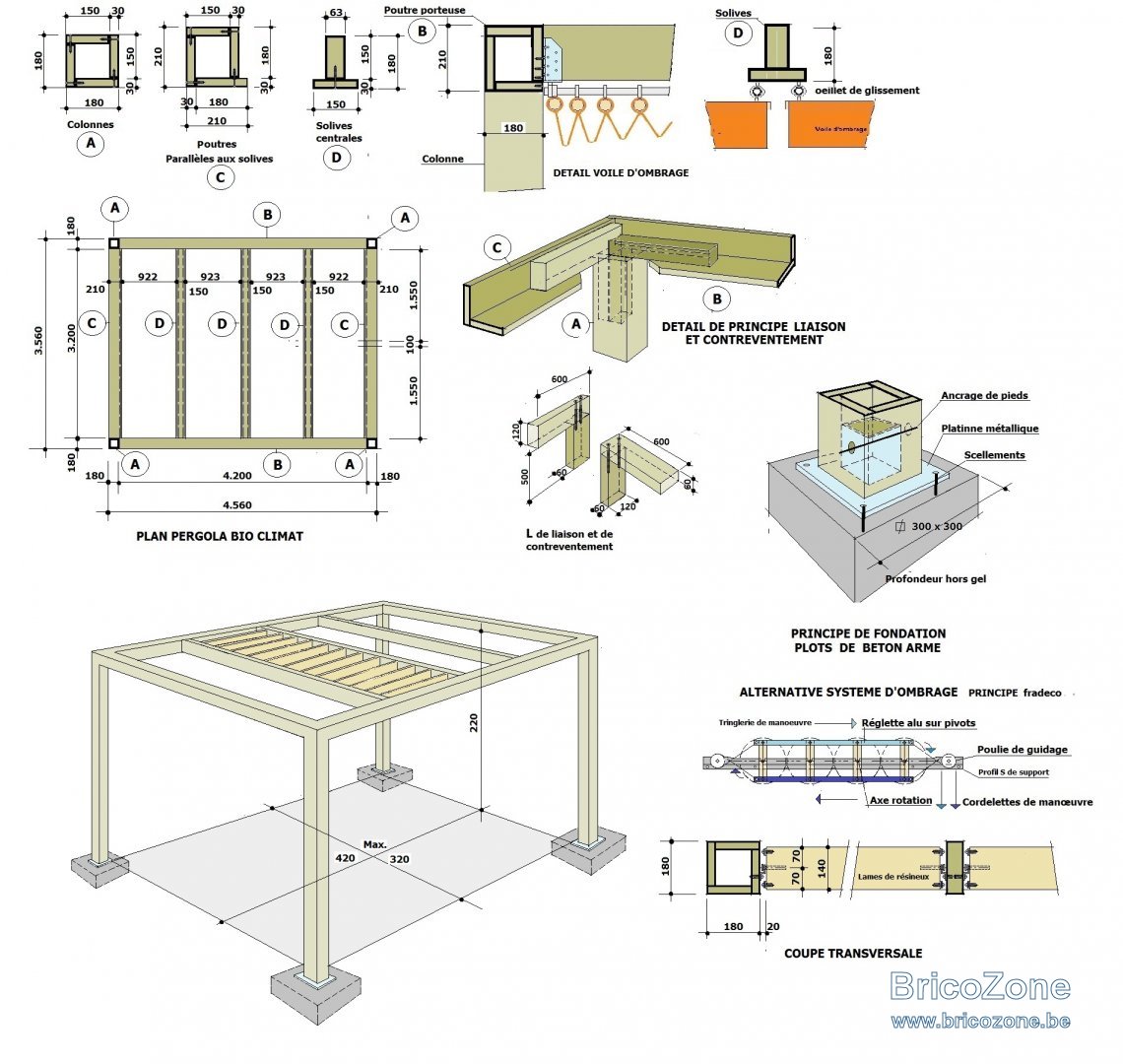

Peut être une idée de Pergola avec volet à construire soi même.



R

railgone

• 8 Février 2023

• #264

Bonjour,

Je publie à mon tour mon projet de "pergola" couverte car elle est un peu atypique par rapport à ce que j'ai pu voir jusque là sur diverses discussions.

Je souhaite adosser cette pergola à une cuisine d'été existante. L'extension de la dalle a été réalisée à l'automne.
L'idée c'est de me reprendre sur les poteaux existants (19x19) et de faire une contre pente car la hauteur sous charpente est trop faible pour poursuivre dans le même sens. Il y aura un carrelage sur plot posé sur les terrasses intérieures et extérieures pour une hauteur totale finie de 5cm intérieur et 7cm extérieur (non représenté ci-dessous).

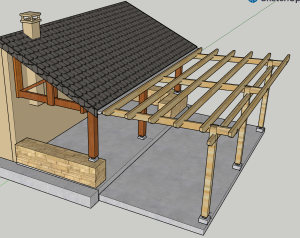

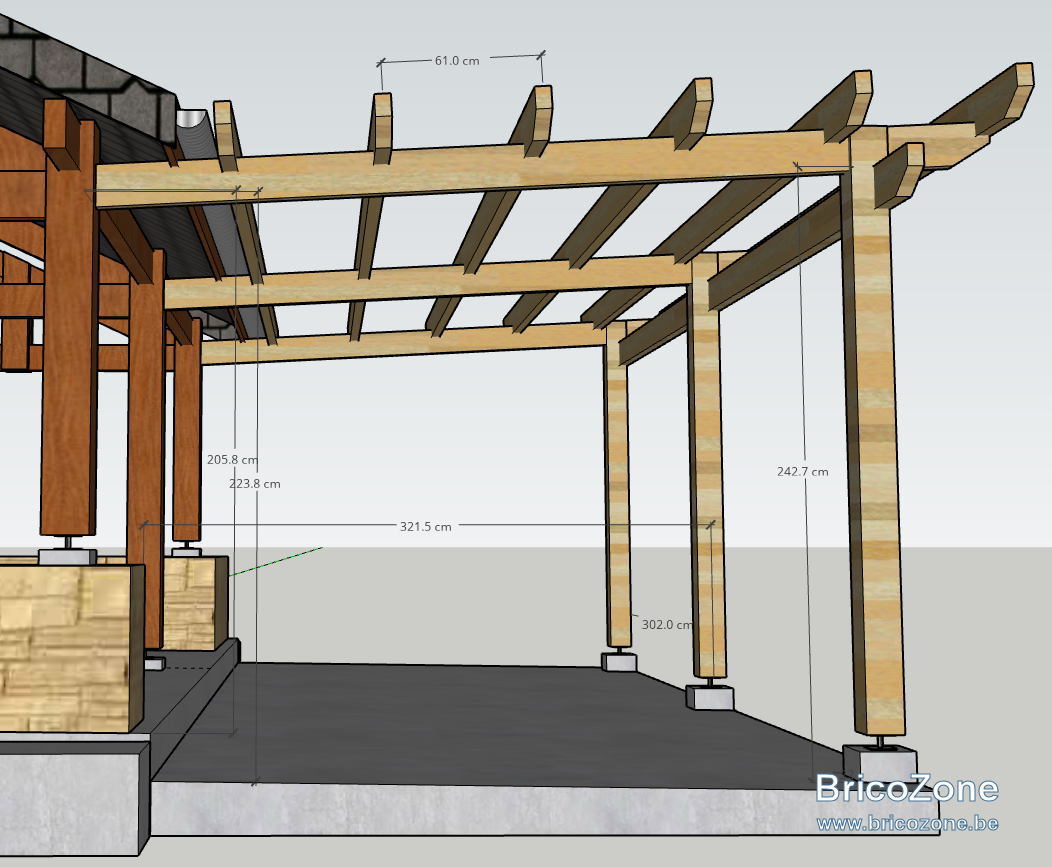

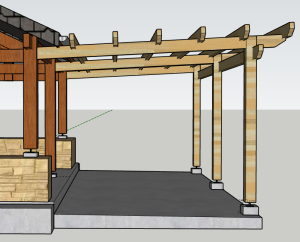

La nouvelle structure est représentée en bois clair via Sketchup free :



J'ai pris les hypothèses suivantes :
- douglas raboté C24 - les 2 scieries à proximité de chez moi font du 7m aux section de mon choix (504€/m3)
- 3x poteaux en 15x15
- charpente en 63x175
- couverture : bac acier
- pente de 5% car c'est entouré de chênes et il faut que le vent puisse évacuer les feuilles

Dimensions :
- entraxe entre les poteaux extérieurs (clairs) : 302 cm
- longueur de la terrasse extérieure : 670 cm
- largeur de la terrasse extérieure : 300 cm
- entraxe entre les poteaux intérieurs (foncés) / extérieurs (clairs) : 322 cm
- entraxe entre les chevrons : 61 cm (esthétique à ce stade)

Questions :
- Est-ce que les sections de la pergola sont cohérentes ?
- Est-ce que je peux gagner en hauteur sous charpente en adaptant les section ? par exemple 75*150 au lieu de 63*175 ?
- Je pense lier les solives aux poteaux existants par des étriers en galva seulement. Faut-il ajouter des goussets ?

Merci d'avance pour votre aide !



N

Neric

• 28 Février 2023

• #265

Bonjour à tous. J'ai découvert avec plaisir ce forum et ce post en particulier qui contient une mine d'informations. Je me permets de vous solliciter , Fradeco en particulier, pour avoir votre avis sur mon projet de pergola recouvert de panneaux photovoltaiques.

Le toit est composé de 6 panneaux et fera 3,526 m / 3,406 m. Je compte fixer les panneaux directement sur les chevrons avec des équerres. La pente prévue est de 5° pour limiter la hauteur de l'ensemble. Les panneaux mesurent 1,7m / 1,1m environ pour un poids de 22kg soit 11kg / m2.

J'habite en ville dans la plaine d'Alsace où malheureusement il ne neige plus beaucoup de nos jours. La pergola sera placée en plein milieu du jardin, plein sud.

Je pensais utiliser des poteaux de 120x120 et pour les chevrons et poutres, du 60x160 voir moins que 160 si possible. Mon fournisseur me propose du BMA (bois abouté massif) pour cette construction.

Fixation au sol avec des pieds réglables fixés sur des plots en béton enfouis dans le sol.

Mes questions sont donc les suivantes

• pensez-vous que la section de bois que j'envisage est suffisante pour supporter un entraxe de 3 m entre les poteaux? Pensez-vous que je puisse monter à 4 m d'entraxe pour ajouter une ligne de panneau? Si non, quelle section conseilleriez vous?


• Que pensez-vous du BMA?


• J'ai prévu des encoches dans les chevrons pour les poser correctement sur les poutres. Pour la fixation, vissées directement ou équerres métalliques sur les poutres?


• d'autres conseils sur la structure de l'ensemble?


Merci pour votre aide.
--
Eric



fradeco

• 5 Mars 2023

• #266

Désolé mais la grippe m'empêche d'avoir les idées claires pour répondre à ce projet.



N

Neric

• 6 Mars 2023

• #267

fradeco a dit:

Désolé mais la grippe m'empêche d'avoir les idées claires pour répondre à ce projet.

Cliquez pour agrandir...

Bon rétablissement Fradeco.

Je vais revoir mon plan pour ajouter des contreventements.



Dernière édition: 6 Mars 2023

G

Greglebricoleur

• 6 Mars 2023

• #268

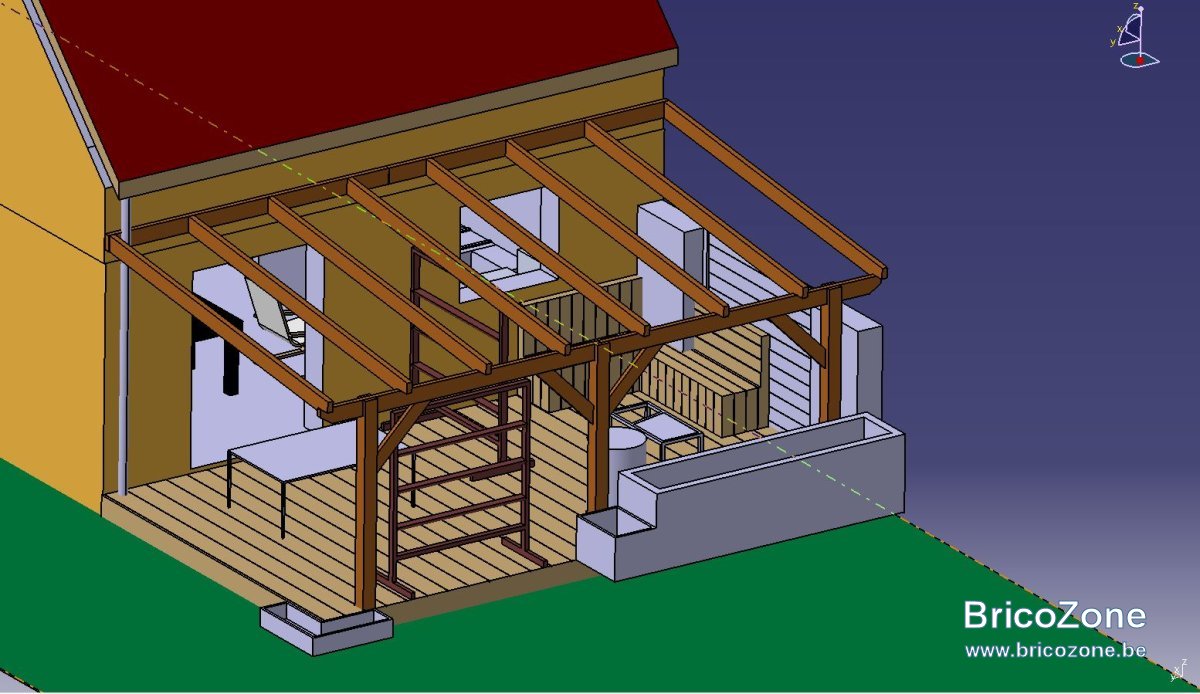

Bonjour a tous, je redécouvre le forum et surtout ce fil de discutions que j'ai attentivement étudié pour mon projet de pergolas.

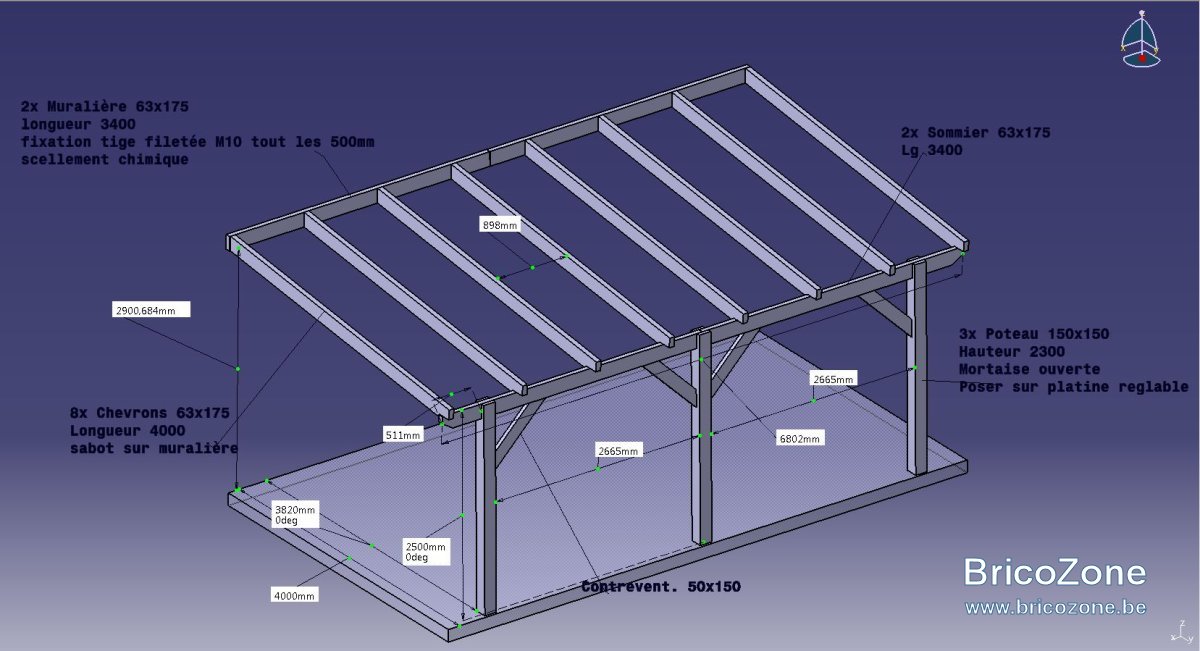

je me suis grandement inspiré de ce qui c'est dit tout au long du fil et maintenant j'aimerais si possible avoir confirmation de ce que j'ai imaginé pour ma pergolas adossée qui fera 7x4, couverte avec du polycarbonate
Je voulais savoir, pour des question d'esthétiques, si je pouvais remplacer les poteaux en 15x15 par des poteaux de 12x12 (le chainage entre chevrons n'est pas représenté)

Merci d'avance pour vos réponses



intègre

• 8 Mars 2023

• #269

Dans quelle région de France êtes vous ?? Les climats peuvent être très différents d'une région à l'autre.
On ne risque pas d'avoir un mètre de neige sur le toit à Marseille, ou des tempêtes océaniques comme à St Malo.



G

Greglebricoleur

• 8 Mars 2023

• #270

Pardon j'ai oublié de préciser que je suis dans l'Est de la France du côté de Strasbourg



N

Neric

• 8 Mars 2023

• #271

Greglebricoleur a dit:

Pardon j'ai oublié de préciser que je suis dans l'Est de la France du côté de Strasbourg

Cliquez pour agrandir...

On pourrait bosser ensemble , je suis du coin aussi (Lingo).



N

Neric

• 8 Mars 2023

• #272

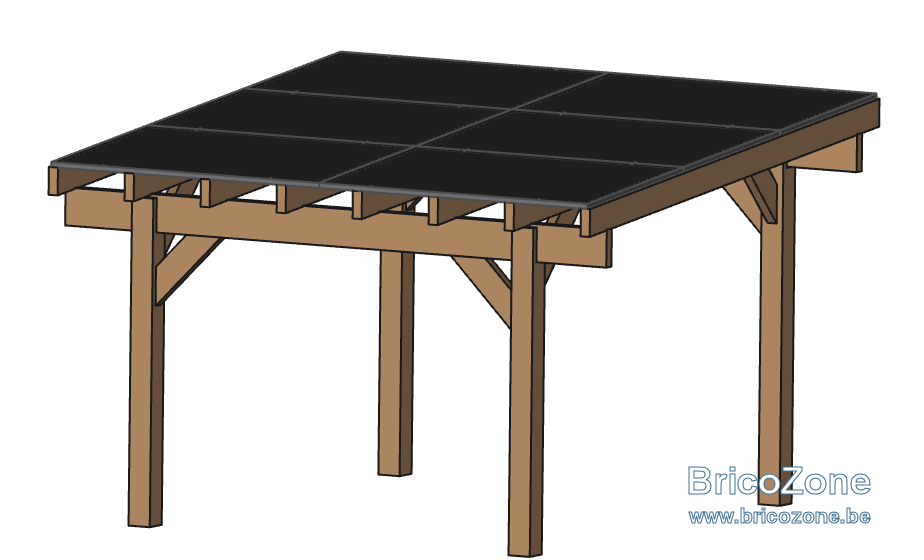

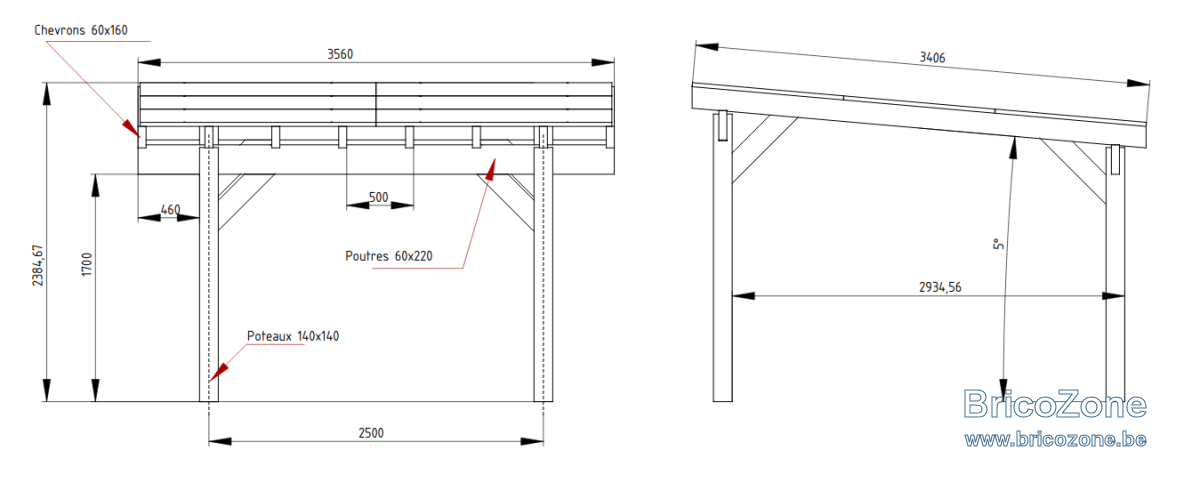

De mon côté, j'ai revu mes plans pour ajouter des contreventements et augmenter les sections. Ne serais-je pas surdimensionné maintenant?



intègre

• 9 Mars 2023

• #273

C'est beaucoup moins grave de surdimensionner que de sous dimensionner.
Nous avons depuis un certains temps des bizarreries climatiques, parfois assez extrêmes.



G

Ggaife

• 13 Juin 2023

• #274

Bonjour,

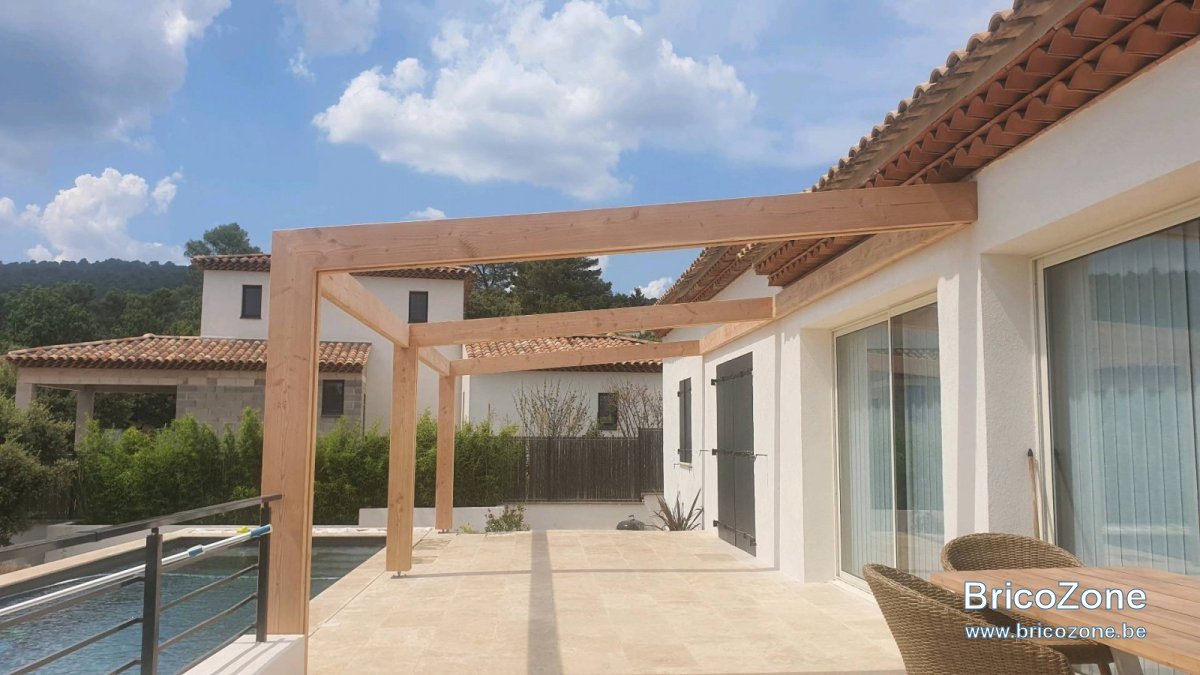

Bon j'ai aussi un projet de pergola, mais un peu différent, car je ne voudrais qu'une structure, d'une dimension totale de 8x4m, dans ce principe :

Je tiens dans la mesure du possible à garder le schéma 3 poteaux / 3 poutres, avec pour seules différences un débord d'env 30 cm des poutres (soit 4,30m de long env.), ainsi que la présence de contreventement (bien que ce soit bien joli sans...).
Le toit sera simplement fait de voiles d'ombrage accroché à cette structure.

Quelles sont les sections de bois à prévoir ? Je pensais au départ à du 150x150 pour les poteaux, mais je préfère avoir un avis éclairé.
Autre question, je pensais fixer la platine des poteaux dans le béton de la terrasse, mais serait-ce suffisamment solide, ou faut-il prévoir une pergola un peu plus profonde et faire des dés de bétons ?

Merci.



Dernière édition: 14 Juin 2023

Y

Yann63

• 13 Juin 2023

• #275

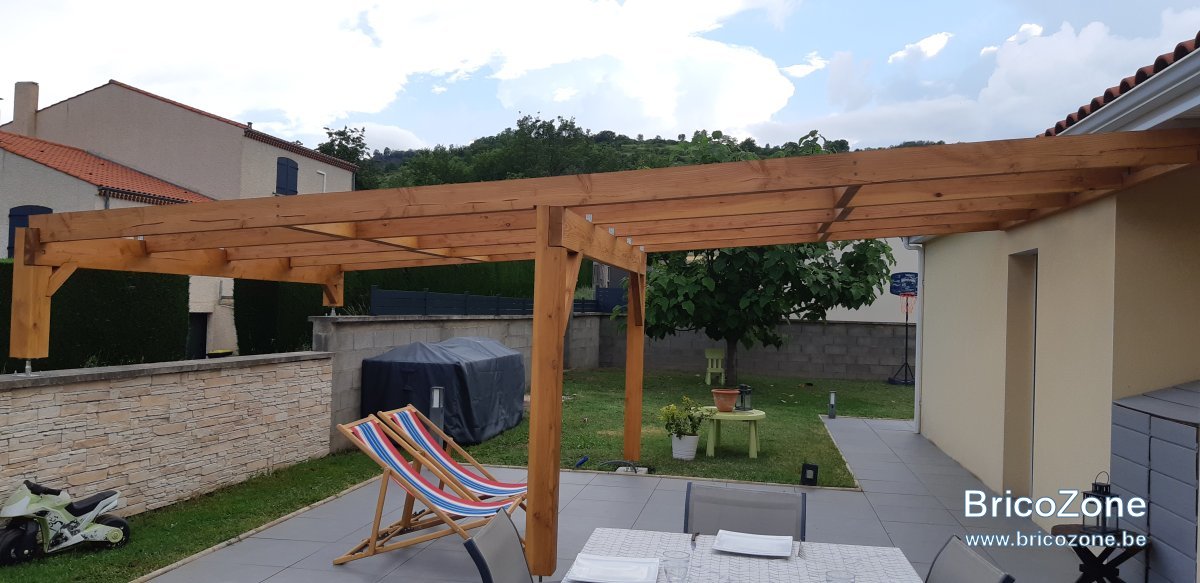

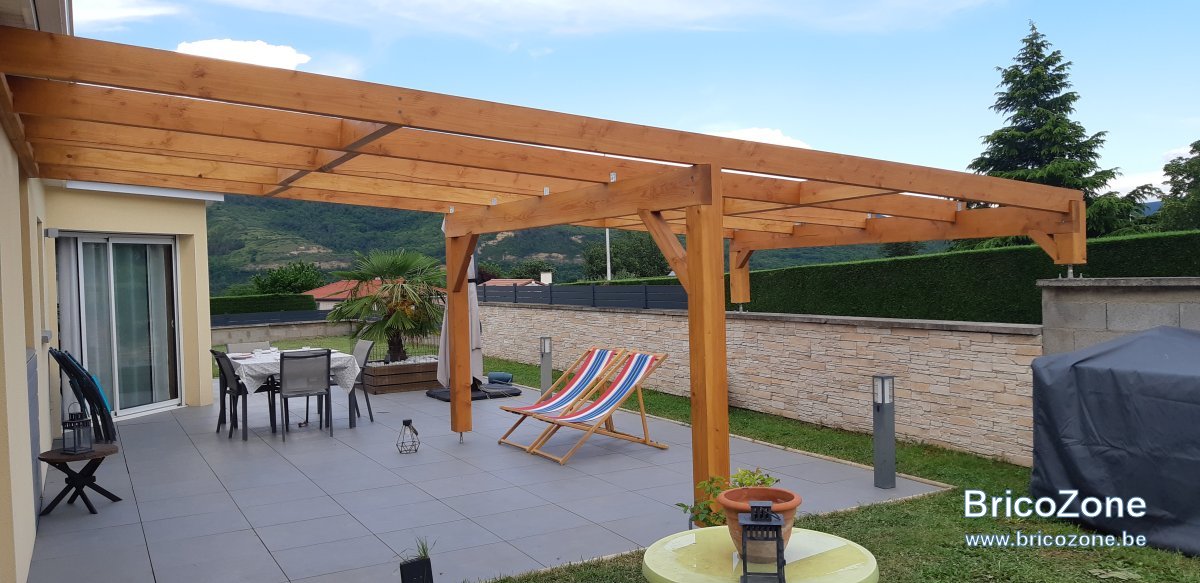

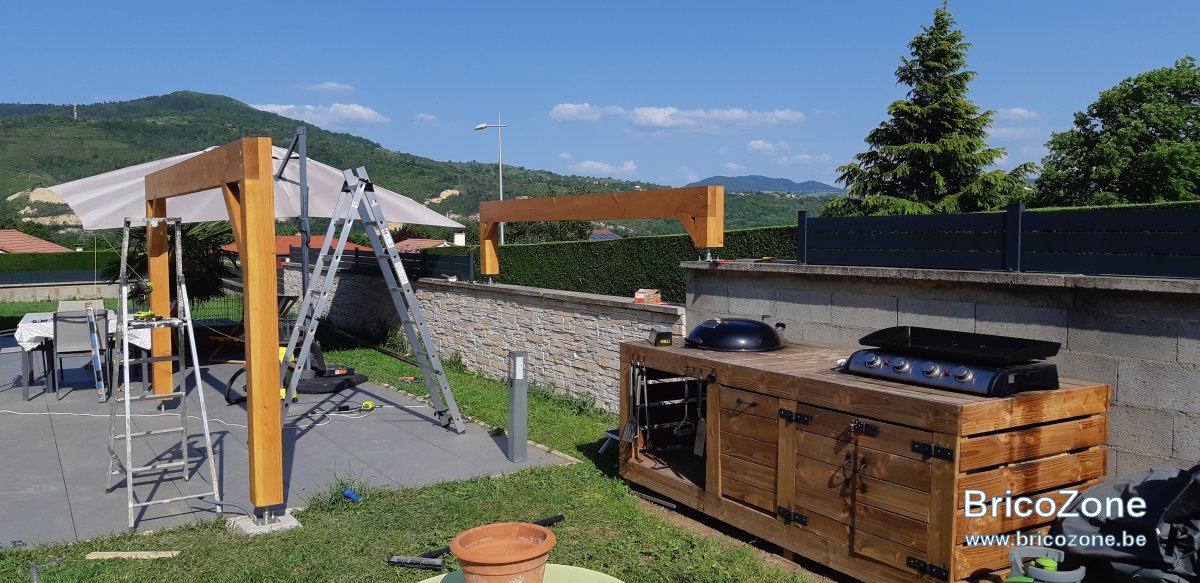

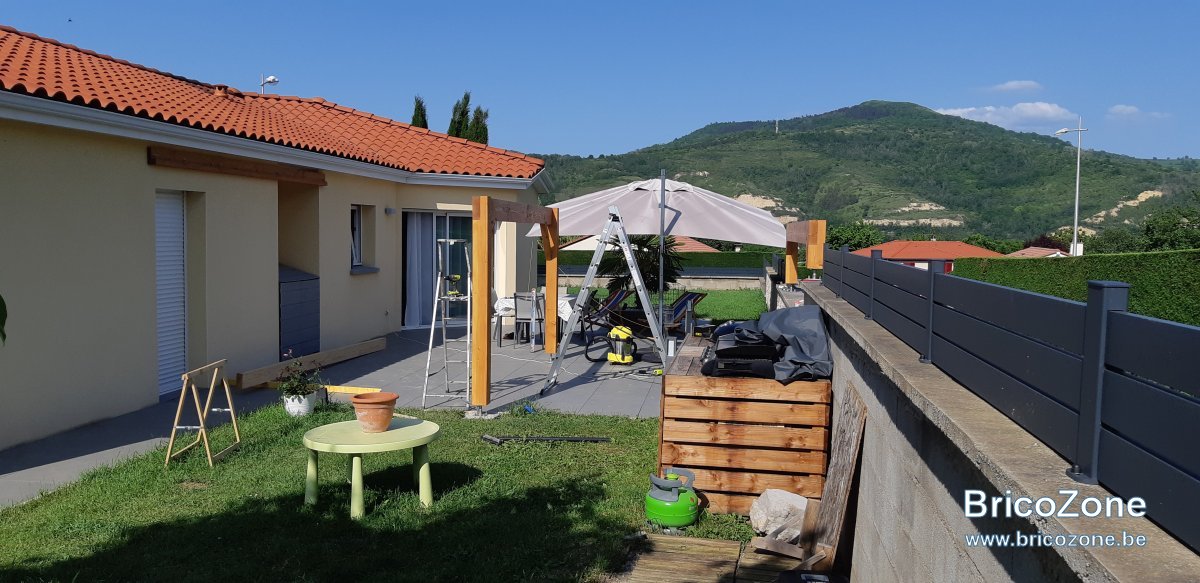

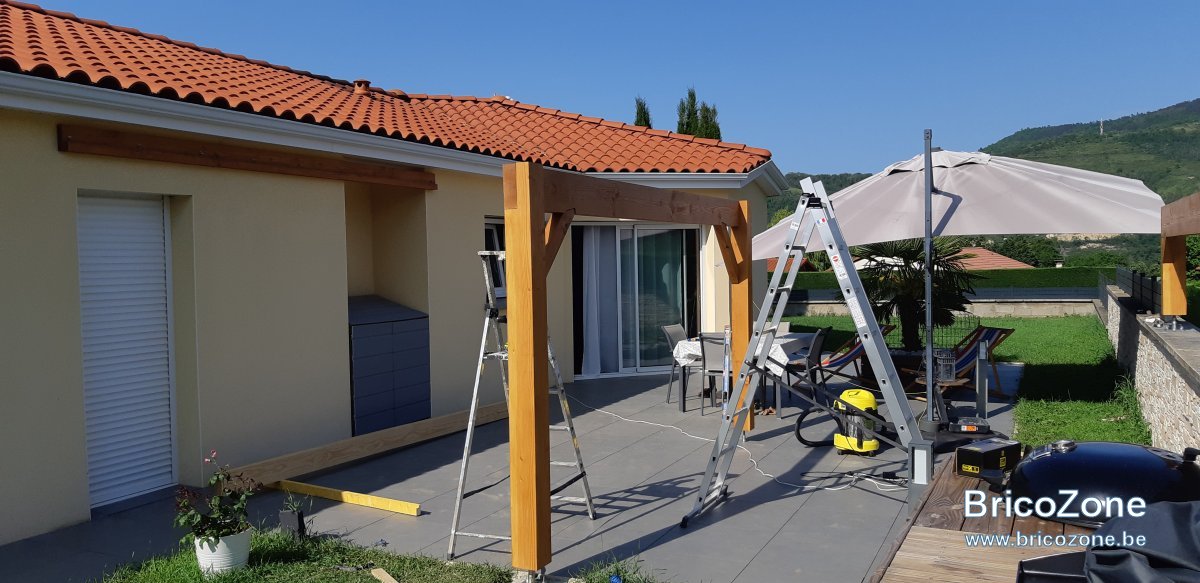

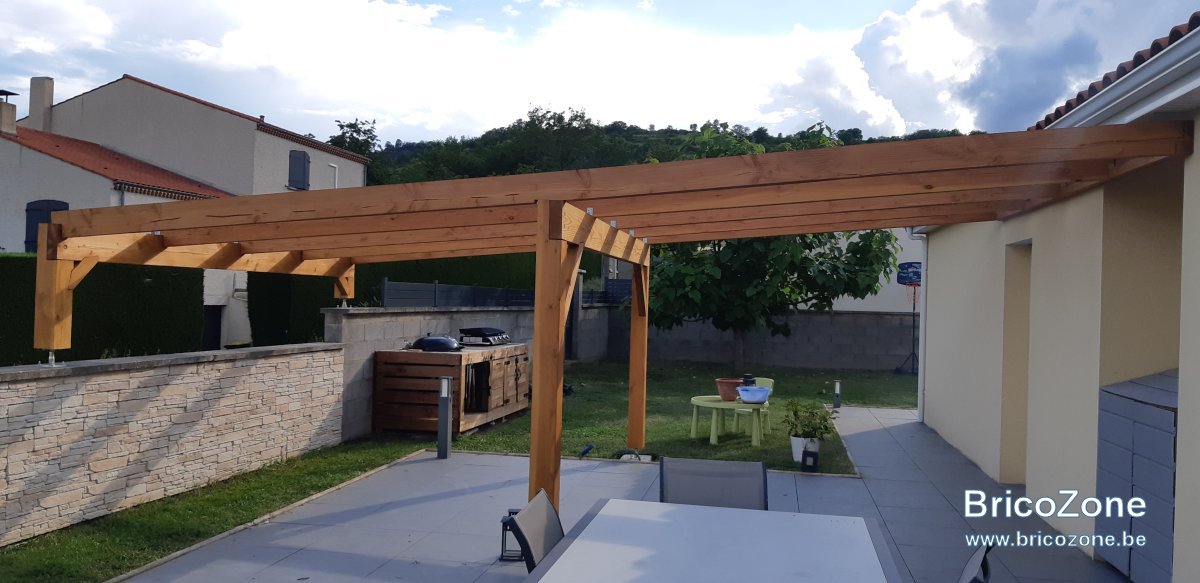

Après un an d'attente (pas le temps) je me suis attelé cette fin de printemps à la réalisation de ma Pergola.
Qq photos en partage si ca peut servir
et Merci à Fradeco encore une fois pour les schemas et les commentaires partagés



M

marc leonetti

• 22 Juin 2023

• #276

Bonjour yann63,,

très belle réalisation bravo !

Peux tu nous dire après coup ce que tu as utlisé comme sections? Je vois que n'as pas doublé les poutres finalement...
l'as tu recouverte en fin de compte?



intègre

• 22 Juin 2023

• #277

Waouwww. !!
Super et le paysage autour aussi !!



Y

Yann63

• 2 Juillet 2023

• #278

hello,
Merci
pour ce qui est des sections :

• 150*150 pour les poteaux
• 230*80 pour les 2 poutres
• 175*75 pour les chevrons et renfort
• 105*75 pour les contreventements
• 175*43 + 60*40 pour la muraliere



AntigeL

• 14 Août 2023

• #279

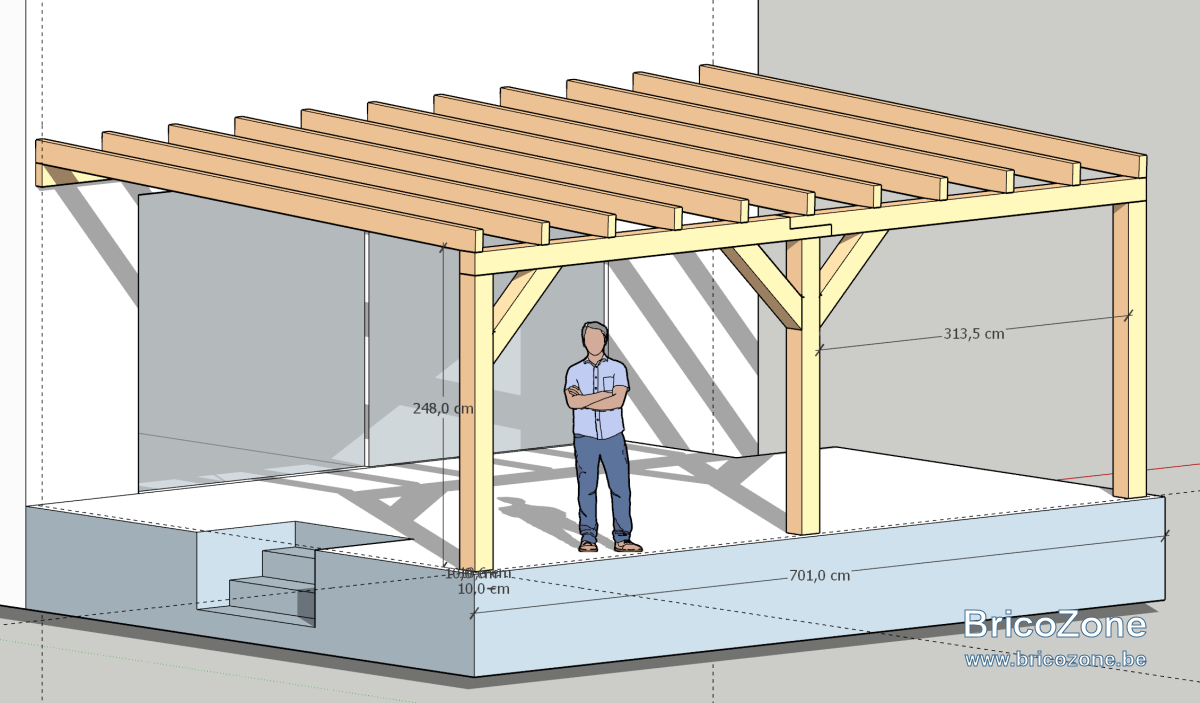

Bonjour, je suis attentivement ce forum pour ma pergola. @fradeco auriez-vous la possibilite de me decrire les sections pour ma pergola de 520x700mm ? Je viens de commencer le plan, je partais sur trois poutres de 180x180 (ou 205x205), un sommier de la meme section (avec jonction au dessus de la poutre du milieu comme sur la photo) et 11 chevrons de 63x175 a 20degres d'inclinaison (sans toiture au debut, peut etre dans le future), sur une muraliere de 700mm de 63x175 egalement. Ainsi que des goussets de 63x175 a 45 degres (en partie de represente)

Les sections sont peut etre overkill, donc si je peux avoir quelques avis je suis preneur



D

Defazioflorian

• 3 Novembre 2023

• #280

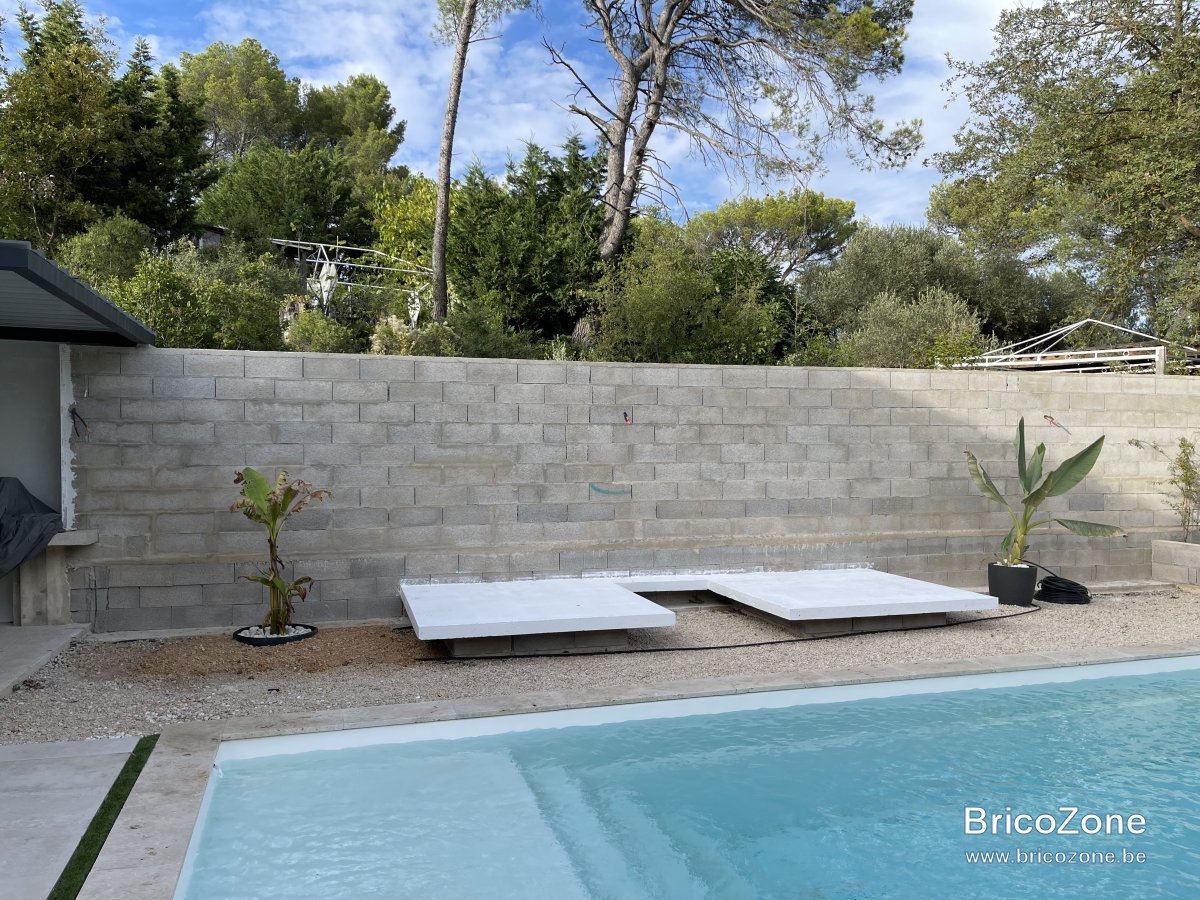

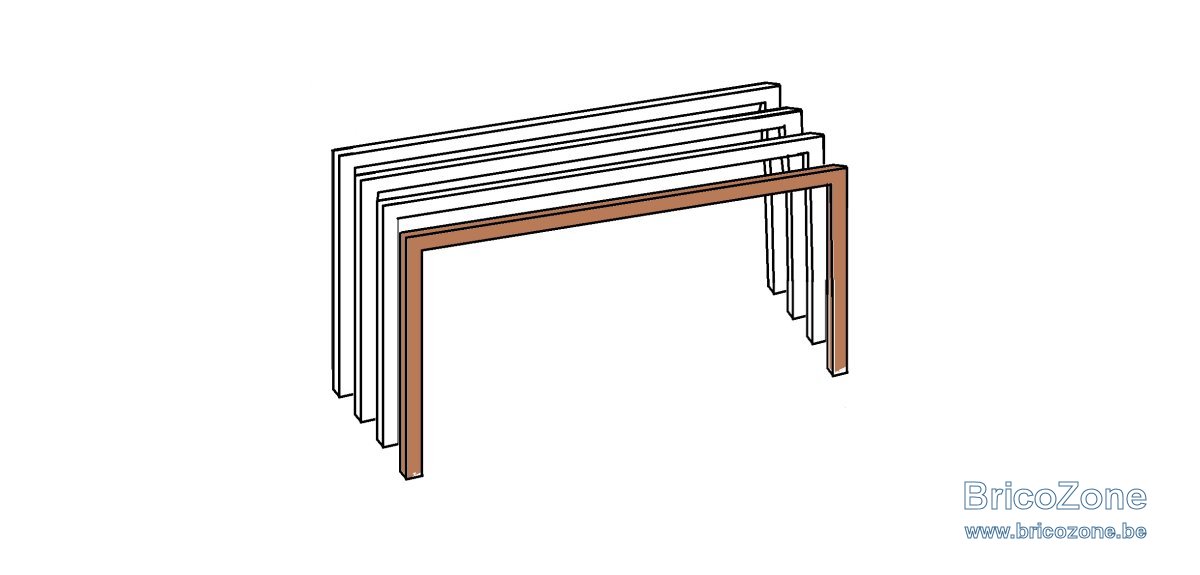

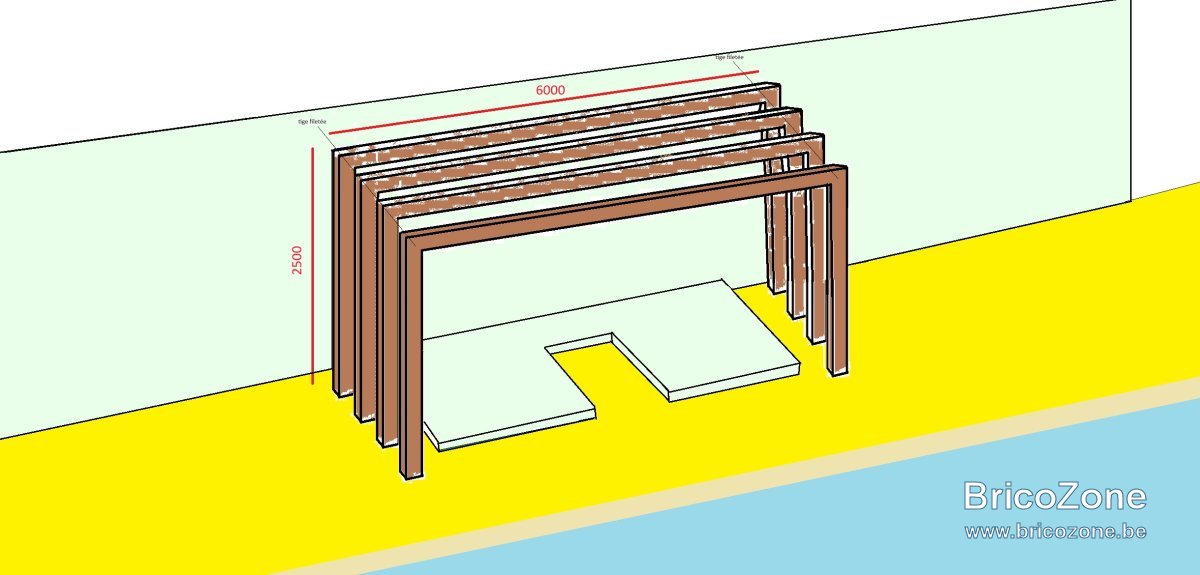

Bonjour, j’ai essayer d’un peut lire tout ce qui ai dit pour m’inspirer… j’aimerais savoir qu’elle section de poutre serait nécessaire pour une pergola que j'aimerais faire à côtés d’une piscine au dessus de bas j’ai réaliser mais trop de soleil direct je voudrais rester dans quelque chose de moderne ? Je vous met les photos
