Sections de bois pour pergola

Bonjour a tous

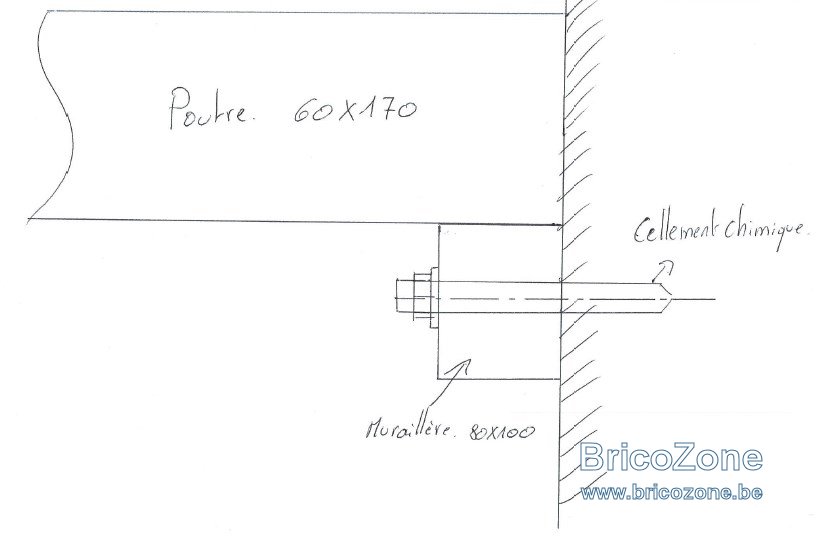

Je vais commencer a monter ma pergola, juste une question comment me conseillez vous de fixer les poutres sur ma muraillère ?



Merci d'avance

Bonjour a tous

J'ai débuté ce We le montage de la pergola. Voici ou j'en suis


Je doit encore terminer les poutres puis osb sur le toit et réalisation de l'étanchéité.

Juste une question je doit passer un câble dans le poteau le plus en avant, j'avais pensé rainurer sur toute la longueur et insérer le câble et essayer de mettre une pièce en bois pour boucher la rainure.

a moins que quelqu'un a une autre solutions ?

Bonjour à tous, je m’appelle Christophe et suis nouveau sur le forum. Comme vous tous, je suis intéressé pour construire une pergola bioclimatique sur une surface de 9860mm x 3000mm...
Nous avons 2 baies vitrées plein sud et on surchauffe l’été...
J’aimerais avoir des conseils pour le dimensionnement sachant que j’aimerais qu’elle soit adossée à la maison.
Si besoin je peux vous joindre une photo.
Je suis un bon bricoleur mais suis novice sur le travail du bois.
En revanche cela ne me fait pas peur et me plairais beaucoup avec vos conseils bien entendu...
Merci à vous pour votre aide.

@Chris44430 bonjour et bien venue sur Bz.be

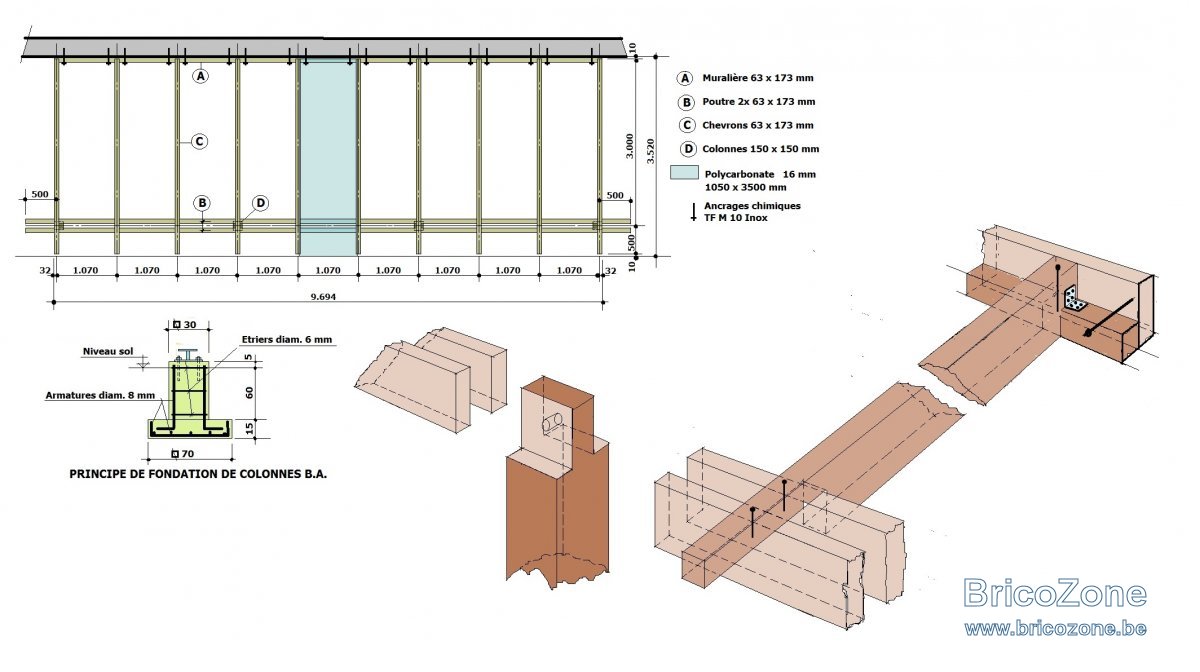

Voici sans prétentions peut-être de quoi vous donner des idées

Charge considérée sur la structure 90 kg/m²
ELS = flèche max admise = L/350

Bonne réflexion

Merci Fradeco pour votre réponse c’est sympa. Je vais continuer à avancer sur le projet et votre plan .
En ce qui concerne les 2 poutres B, quelle longueur devrais je mettre? 6 m de long avec une jonction pour finir la longueur des 9m ou bien reprise de longueur différentes? Idem pour la muraliere ?
Lorsque je vais lancer le projet, j’essaierais de vous mettre des photos régulièrement pour aider ceux qui sont dans ma situation....
Il faut que j’ajoute également dessus des lames orientables que j’aimerais motoriser.

@Chris4443,

• Pour la poutre B, il faudrait si possible faire des assemblages à mi bois sur l'appuis (colonnes) en alternant les pièces de ~6.00 et ~3.00 m
• Pour la muralière, il faudrait si possible faire un assemblage en trait de Jupitère ou à mi bois entre deux ancrages entre le 1.07 m.

Bonjour à tous,

Je m'appelle Ludovic et suis nouveau sur le forum. Je peux vous dire que j'ai grandemement apprécié de lire tous les messages de ce post, car je suis aussi en train de prévoir de fabriquer une pergola, et ça m'a donné beaucoup d'informations.

Cependant mon projet est un peu différent, et dans le cas où le post était toujours actif j'aurai souhaité avoir des conseils. Le projet est en fait de construire une pergola sur une terrasse en bois existante située au premier étage (dimensions 5m x 4m). Le but de la pergola est simplement de pouvoir donner un support aux grandes branches du cerisier que nous avons pour faire une couverture et ombre végétale l'été (donc pas de toit, pas de panneaux, pas de choses à s'accrocher à la pergola).

Avant de lire ce post j'étais parti sur l'idée suivante :
- murallière de 7 x 7 x 520 (fixation tous les 75cm avec scellement chimique).
- 3 poteaux de 8 x 8 x 90 (fixés avec pied à fixation réglable sur le garde corps existant, à l'applont des pieds déjà présents).
- sommier en 8 x 8 x 520, avec goussets.
- solives en 6 x 15 x 420 ou 6 x 17 x 420 (5 solives seulement, tous les 1,25m)
- des chevrons pour y entrelacer les branches du cerisier. Je n'avais pas d'idée de dimension précise, mais pensais à quelque chose en 4 x 4 x 520.

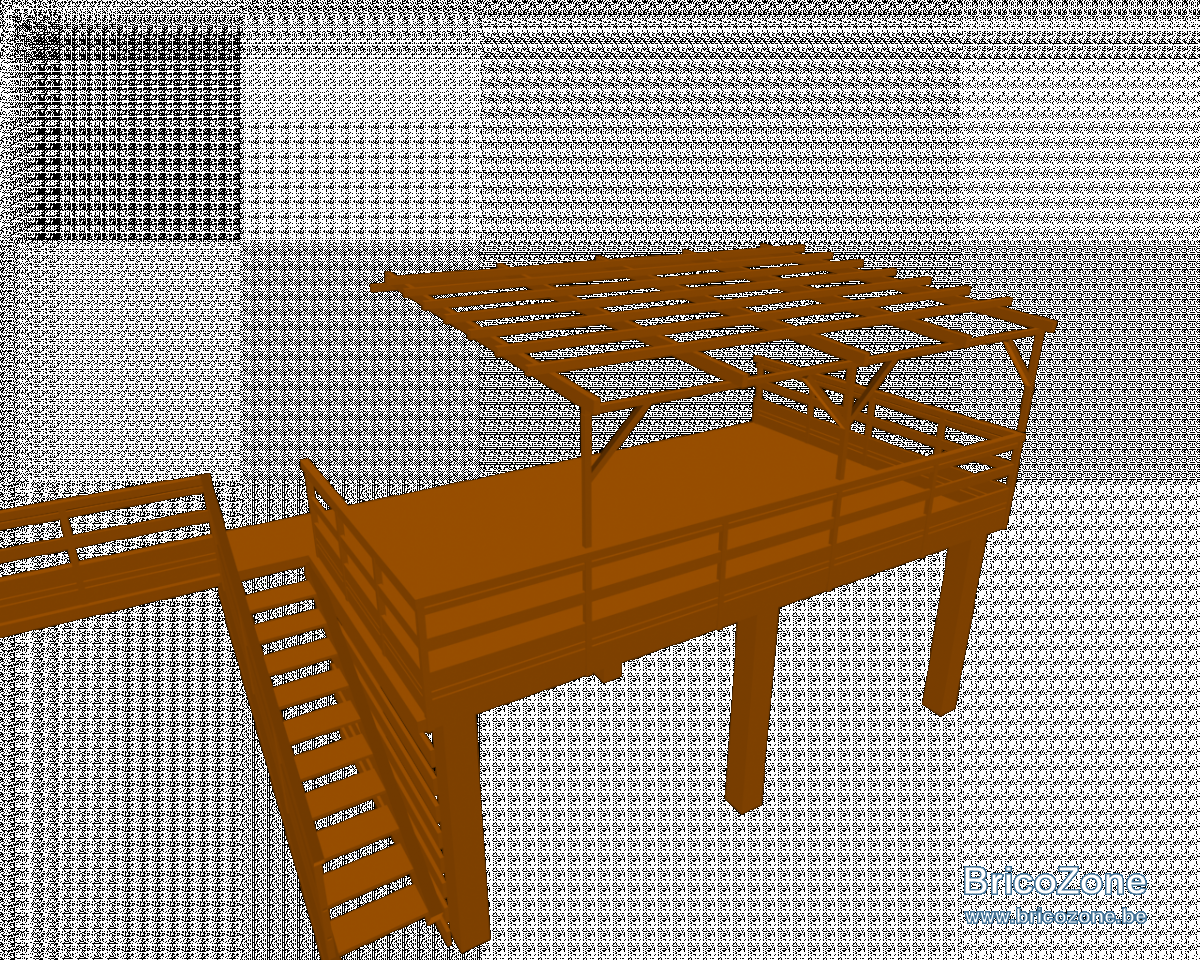

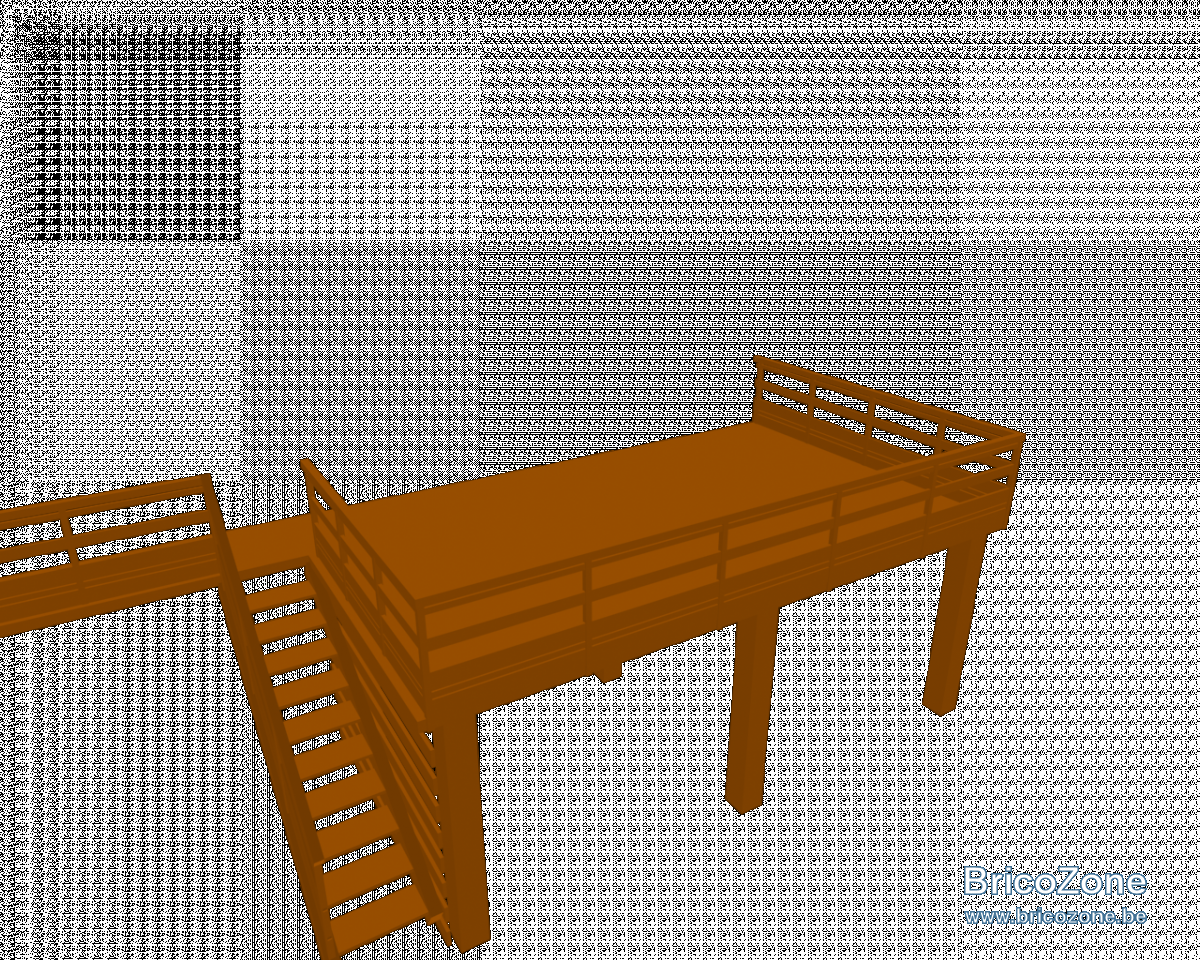

Je mets en pièces jointes deux images présentant la terrasse actuelle, ainsi que le projet que nous souhaiterions faire en ajoutant une pergola.

Ma première question était de savoir si ça semblait faisable avec ces sections de bois, notamment car tous les posts que je vois sur le sujet utilisent des poteaux beaucoup plus gros (souvent en 15 x 15, voir 20 x 20).

Ma seconde question était de savoir si vous pensiez que se fixer sur les garde-corps était envisageable, notamment vu que nous souhaitons une structure légère.

Enfin j'avais une dernière question. Nous nous demandions s'il était possible d'accrocher une balancelle deux personnes sur les solives (attachés donc sur deux solives), côté facade. Les tableaux de charges donnent environ 200kgs par solive en 6 x 17 x 400, sachant que normalement le poids serait en plus réparti majoritairement sur la murallière donc. Ca semble jouable, sous-dimensionné, ou simplement non réaliste ?

Merci d'avance à tous, et au plaisir de continuer à lire plein de projets interessants sur ce forum.

@lhoyet bonjour,

Ce genre de construction selon votre descriptif est un peu particulière et sort de l'ordinaire.

Dès lors voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5 (pour ce qui peut être calculer)

Si on considère une charge de 23 kg/m² dont 20 kg/m² de charges possibles et 3 kg/m² de charges permanentes uniformément réparties comme suit :

Poids propres des solives de résineux = 3 kg/m²

Dans cette hypothèse, pour une classe de service 2 il faudrait mettre en oeuvre pour une portée de 4.20 m des solives de résineux de classe C 24 autoclave d'une section de 50 x 150 mm espacées de 125 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300

Pour le reste, je suppose que les colonnes 80 x 80 mm correspondent à des sections existantes a respecter. Pour le reste la poutre sommier serait en meilleur santé si elle était aussi en 50 x 150 mm
et la muralière dans la même section que les colonnes ancrée chimiquement par des TF M10 tous les +/- 62.5 cm.

Il est clair que rien ne peut être accrocher ou supporter par ce genre de structure.

Indépendamment de l'avis éclairé de Fradeco.
Pourquoi ne pas retirer les pieds actuels de la rambarde et les remplacer par des poteaux de plus grande section reposant sur la terrasse?

Merci beaucoup de la réponse rapide, déjà il est bon d'avoir confirmation qu'une telle structure ne supportera pas un poids accroché (ce qu'il me semblait mais au moins je peux le confirmer par un avis externe à ma compagne ).

J'ai donc pris note de la murallière plutôt en 80x80 ancrée chimiquement par des TF M10 tous les +/- 62.5 cm, ainsi que d'une poutre sommier plus large (50 x 150).

Pour la réponse à A.L., je n'étais peut être pas très clair dans ma demande. A la base j'envisageais la solution la plus simple mais faisable se basant sur l'existant (donc les garde-corps), et donc avait imaginé cette solution se reposant sur les gardes-corps. Mais en lisant le forum je me suis rendu compte que ce n'était peut être pas le plus adapté, donc je me demandais aussi si je ne devrais pas mieux changer les poteaux pour en mettre de plus grande section, quite à retravailler ensuite tous mes gardes corps de ce côté de la terrasse.

Dans ce dernier cas de figure (que je considère de plus en plus, car je n'aime pas faire les choses à moitié pour le regretter dans quelques années), quelle section de poteaux conseilleriez vous ? Est-ce que par exemple du 120x120 suffirait, dans le but de garder une structure visuellement assez légère ? Ou alors il vaut mieux prendre un peu plus gros ?

Des poteaux de 120 x 120 mm c'est plus rassurant et en même temps proche du design de l'ensemble.

A la base j'étais parti sur le 80x80 car les poteaux des gardes corps étaient justement de cette taille, mais du coup en effet je sens que je vais tout redimensionner

Un grand merci pour vos conseils en tout cas

En y réfléchissant un peu plus, pour la muralière vous pouvez aussi utiliser une 50 x 150 mm entaillée à mi bois pour recevoir les solives dont le bout (tête) sera également entaillée à mi bois pour venir s'encastrer dans la muralière. (Voir poste #116) Pour éviter que les solives ne vrillent dans le temps, il serait bon de placer quelques entretoises de chaînage.

Bonjour
Il y a 2 ans j'ai réalisé ma dalle de terrasse en vu de faire un appentis et éventuellement une véranda à terme.
Cette idée me trotte toujours dans un coin de tête.

Cette été je souhaite donc réalisé la seconde étape à savoir l'appentis.

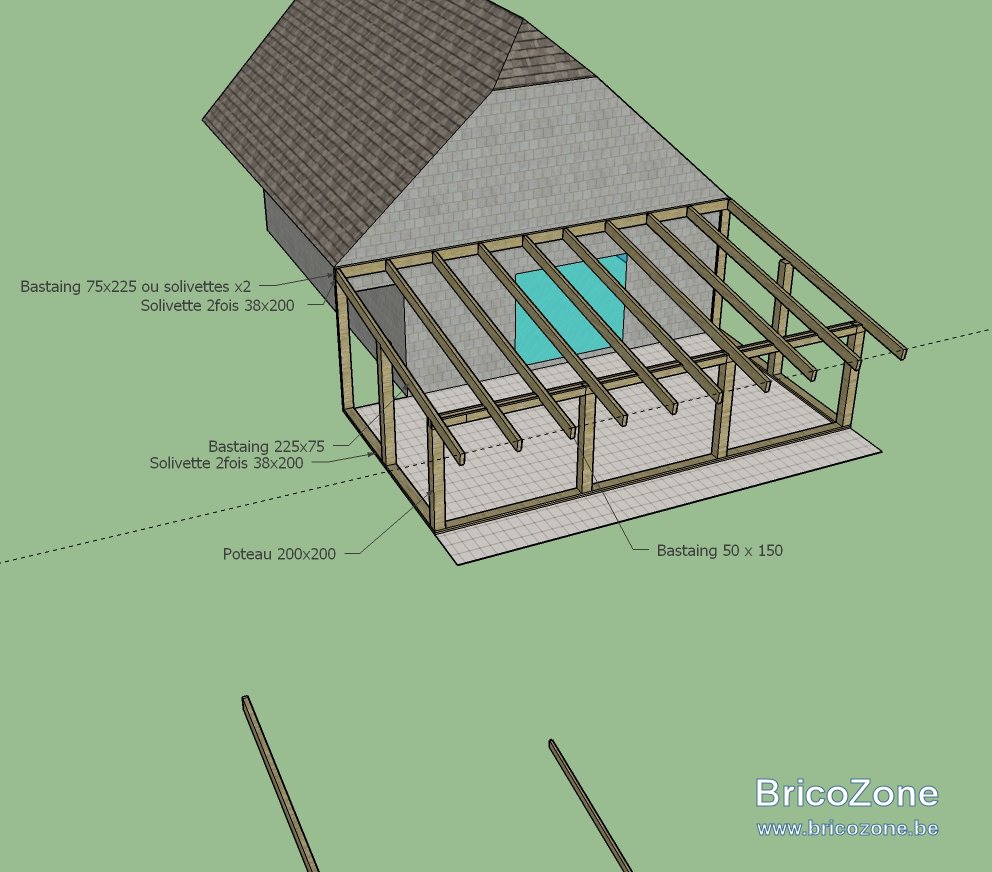

Je souhaite avoir vos avis sur les sections de bois et voir si il serait possible d'alléger la structure via un autre système qui m'échappe (suppression d'un poteau sur la profondeur, section de bois plus petite, ...) sans remettre un poteau intermédiaire en plein milieu de la terrasse. Je peux en revanche remettre un poteau de chaque coté de ma baie vitrée pour reprendre les charge sur la murallière.

Cette dernière fait 8.90 m de long par 5.85m de profond.
L'appentis quant à lui ferait 8.90 de long par 5m de profond.

Dans un premier temps la murallière ferait 75*225 ou 2 fois 38*200
Les poteaux 200x200
Les poutres 2 fois 150x50
Les solives seront en 75x225 tous les mètres
je pense ajouter des contreventements entre mes solives (la 1ère à 1/3 et la 2nd à 2/3 de la profondeur)
Les goussets seront mis plus tard sur mon ébauche de plan.

En vue d'une fermeture éventuelle, dois plutôt mettre des platines de fixations ou des semelles en bois ?

La murallière sera fixé dans des briques type monomur, quel type de fixation dois je mettre ?
Fixations par sabots entre solives et murallières.

La couverture serait composée d'un osb de 15mm, pare pluie et shingle (il me semble qu'il faille mettre 20% mais puis je seulement mettre 10% de pente grâce au pare pluie ?)
A terme, un plafond placo + isolation sera mis en place.

Merci pour vos avis.

Cordialement

Romain

Bonjour,

j'envisage également de faire un préau sur le pignon de ma maison (afin d'y garer des véhicules et y stocker remorques et bois) et étant donné la qualité des conseil de Fradeco, je me permets de le solliciter ...

Donc mon préau ferait 8m de longueur sur 4.5m de largeur, il serait adossé au pignon de ma maison et recouvert en tôles métalliques. Idéalement, je souhaite une hauteur mini de 3m.

Quelles sections de bois et quels assemblages réaliser pour assurer la pérennité de mon œuvre?

Pour info, je suis assez bon bricoleur (et un peu trop fignoleur) et je n'ai pas à disposition toutes les machines pour travailler le bois .

Merci

Cedric

Bonjour,
Voici un message de Fradeco

https://www.bricozone.be/t/confidence.119191/

OK merci pour l'info Kmichel.

Je vais me servir des anciens posts de Fradeco pour dimensionner mon projet. Avec toutes les infos données par Fradeco, je devrai pouvoir y arriver.

Bonne journée

@ Antho03150
Bonsoir,
J'ai suivi avec attention la réalisation de votre pergola. Très beau projet et superbe réalisation!
Je déterre ce post et reviens vers vous aujourd'hui pour avoir un retour sur les profils de jonction alu pour plaques de polycarbonate.

Je vous cite : " Je rebondis sur la discussion entre fradeco et loulou63000: Moi aussi je trouve que les profil de jonction des plaques polycarbonate sont très très TROP chers et sont disgracieux (alu/bois...). J'ai moi aussi pensé à faire en bois un système comme le présente Fradeco. J'avais d'ailleurs penser à l'achat de lame de terasse douglas en 25mm d'épaisseur pour pincer avec une belle finition le polycarbonate sur les chevrons. J'avais également pensé au joint mais pas en mousse, j'étais plus parti sur du joint spécial lambourde bois.
Mais pourquoi Fradeco conseille de mettre une latte de 25x45 sous le poly?????"

Avez vous fixé les plaques avec les profils Alu ou mis en ouvre la solution citée ci dessus. Si oui, quel est votre retour d'expérience. (facilitée de mise en oeuvre, étancheité,...). Je trouve également le prix excessif !
D'avance merci!

@Nicolas_78
Oui rail alu effectivement très cher.. cependant j'ai opté malgré tout pour cette option. En effet super pratique dans mon cas car mes traverses n'étaient pas parfaitement planes sur la partie supérieure ou doivent reposer les rails.. elles étaient un peu bombées ou creuses par endroit...l'avantage c'est que le rail alu épouser ces formes tout comme le polycarbonate....Sur le retour d'expérience il a quand même pas mal plu depuis l'installation et aucune fuite à signaler

Merci pour ce retour,
Ps: combien les profils alu vous ont coûté ?
A bientôt.
