- #141
Je sais plus .... achetés sur mac cover....le.moins cher que j'ai trouvé et bonne qualité
Sections de bois pour pergola
- Gros Oeuvre - Toiture, Charpente
- Auteur du sujet Kilouti
- Date de début
- #142
Bonjour,
sacré fil de discussions ! et de beaux projets réalisés ou en cours...
Je me permet de vous soumettre le mien pour vos conseils très avisé:

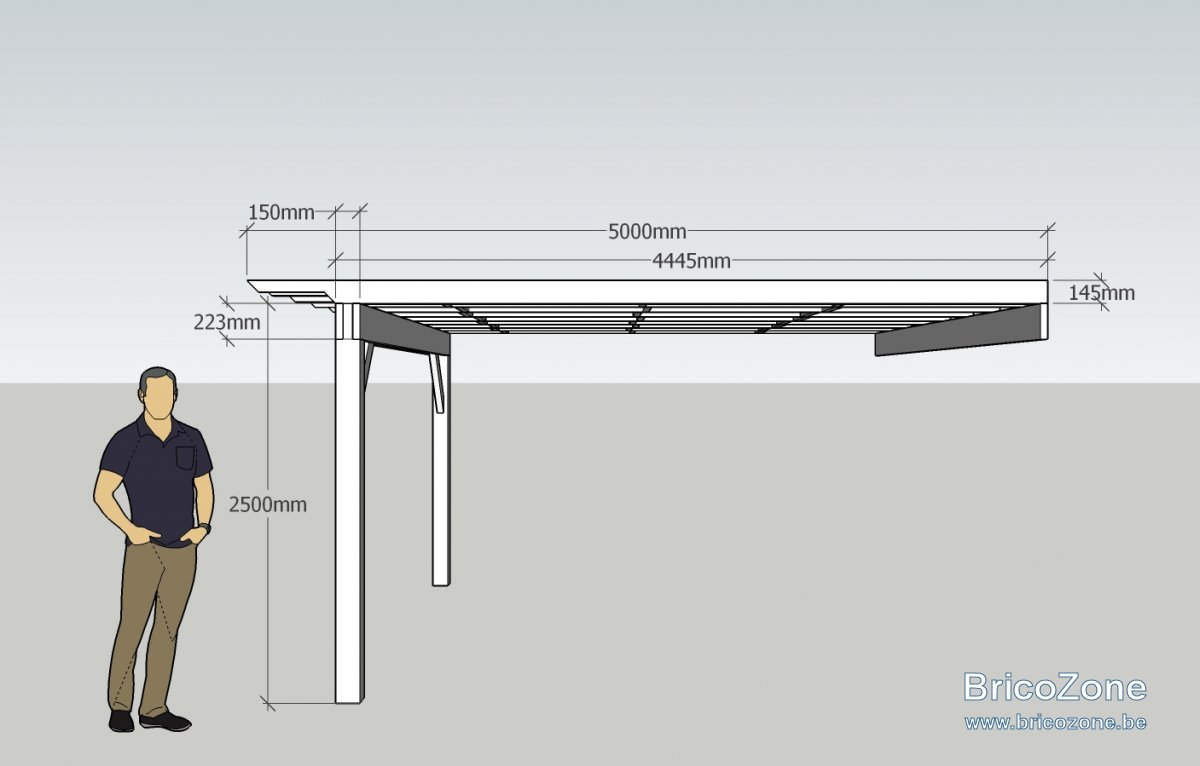

Ci-dessous le projet d'une pergola qui sera recouverte en été de canices (rien en hiver).
En parcourant les discussions, j'ai vu que le choix de la couverture était déterminant pour le poid "surportable" et donc la définition des sections et poteaux.
Dans ma configuration, le poids est "relativement" limité (pas d'homme dessus, pas de neige...) et j'aimerais avoir une portée de 4,55m sans poteau au milieu (si possible).

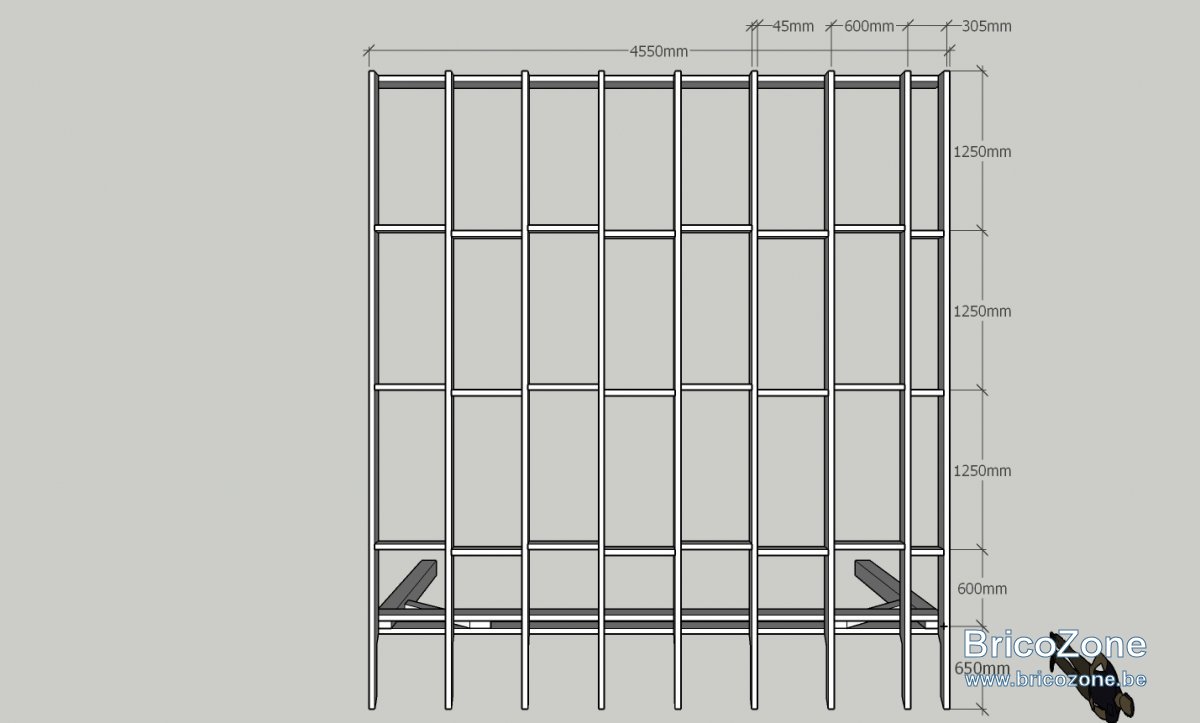

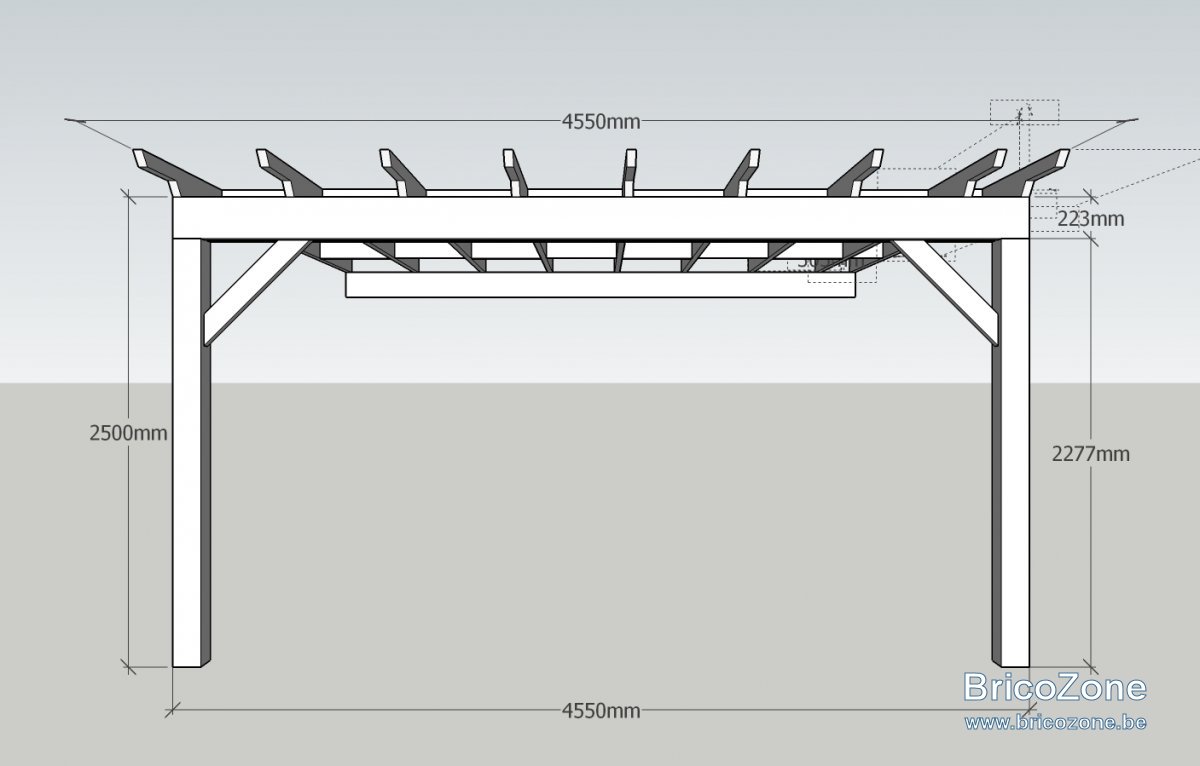

J'ai essayé de préciser ce que j'avais en tête en terme de section, peut être est-il plus sage d'avoir des poutres d'une section plus importante ?
Merci de vos commentaires :
Du coté "sans poteau" c'est le mur de la maison (phénix).
sacré fil de discussions ! et de beaux projets réalisés ou en cours...
Je me permet de vous soumettre le mien pour vos conseils très avisé:
Ci-dessous le projet d'une pergola qui sera recouverte en été de canices (rien en hiver).
En parcourant les discussions, j'ai vu que le choix de la couverture était déterminant pour le poid "surportable" et donc la définition des sections et poteaux.
Dans ma configuration, le poids est "relativement" limité (pas d'homme dessus, pas de neige...) et j'aimerais avoir une portée de 4,55m sans poteau au milieu (si possible).
J'ai essayé de préciser ce que j'avais en tête en terme de section, peut être est-il plus sage d'avoir des poutres d'une section plus importante ?
Merci de vos commentaires :
Du coté "sans poteau" c'est le mur de la maison (phénix).
- #143
@ Carlux3 bonjour
Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5.
OSSATURE DE PERGOLA
Données :
Pour une classe de service 3 (Ouvrage en extérieur).
Une portée de 4.45 m
Une charge de 32 kg/m² uniformément répartie comme suit :
Charges permanentes :
Canisse = 9 kg/m²
Poids propres des solives de résineux autoclave = 4.80 kg/m²
Poids propre poutre de résineux autoclave = 3.20 kg/m²
Charges occasionnelles temporaires :
Divers = 15 kg/m²
Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux autoclave de classe C 24.
D'une section de 45 x 140 mm
Espacées de 60 cm d'axe en axe.
Validation de l’ETAT LIMITE ULTIME (ELU)
Flexion : Résistance max. admise de 10.95 MPa
Contrainte max. sous l'effet de la charge = 5.04 MPa
Compression transversale : Résistance max. admise de 0.91 MPa
Longueur d’appuis minimum = 45 mm
Contrainte max. sous l'effet de la charge = 0.53 MPa
Cisaillement : Résistance max. admise de 0.95 MPa
Contrainte max. sous l'effet de la charge = 0.21 MPa
Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 4.45 / 250 = 17.8 mm
Flèche résultant du poids et fluage de la charge permanente = 4 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 7.8 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 12.2 mm = OK
Chaînage d’entretoises de même section espacées de +/- 1.50 m
POUTRE DE FACADE:
Charge globale = +/- 310 kg. Sur cette base deux 45 x 173 mm conviennent.
MURALIERE
D'une long. de 4.55 m d'une section de 45 x 140 mm
Charge pondéré par ancrage 54 kg.
Dans cette hypothèse il faudrait 8 TF M 8 tous les 55 cm ancrées chimiquement implantées 4 cm plus haut que le chant inférieur de la muralière.
Bonne réflexion.
Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5.
OSSATURE DE PERGOLA
Données :
Pour une classe de service 3 (Ouvrage en extérieur).
Une portée de 4.45 m
Une charge de 32 kg/m² uniformément répartie comme suit :
Charges permanentes :
Canisse = 9 kg/m²
Poids propres des solives de résineux autoclave = 4.80 kg/m²
Poids propre poutre de résineux autoclave = 3.20 kg/m²
Charges occasionnelles temporaires :
Divers = 15 kg/m²
Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux autoclave de classe C 24.
D'une section de 45 x 140 mm
Espacées de 60 cm d'axe en axe.
Validation de l’ETAT LIMITE ULTIME (ELU)
Flexion : Résistance max. admise de 10.95 MPa
Contrainte max. sous l'effet de la charge = 5.04 MPa
Compression transversale : Résistance max. admise de 0.91 MPa
Longueur d’appuis minimum = 45 mm
Contrainte max. sous l'effet de la charge = 0.53 MPa
Cisaillement : Résistance max. admise de 0.95 MPa
Contrainte max. sous l'effet de la charge = 0.21 MPa
Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 4.45 / 250 = 17.8 mm
Flèche résultant du poids et fluage de la charge permanente = 4 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 7.8 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 12.2 mm = OK
Chaînage d’entretoises de même section espacées de +/- 1.50 m
POUTRE DE FACADE:
Charge globale = +/- 310 kg. Sur cette base deux 45 x 173 mm conviennent.
MURALIERE
D'une long. de 4.55 m d'une section de 45 x 140 mm
Charge pondéré par ancrage 54 kg.
Dans cette hypothèse il faudrait 8 TF M 8 tous les 55 cm ancrées chimiquement implantées 4 cm plus haut que le chant inférieur de la muralière.
Bonne réflexion.
- #145
Question destiné au pro Fradeco.....je souhaite faire une.petite extension de cette pergola pour protéger un SPA....Cette extension fera 250x250.....je compte mettre un poteau 15x15 à 2metres de ma dernière traverse déjà en place....je compte fixer le sommier sur cette dernière traverse de la'pergola existante puis assembler sur nouveau poteau.....je compte ensuite mettre deux plaque polycarbonate en 125 CMS de largeur via une traverse au milieu.....ma question est: Est ce réalisable et yba t il un risque à fixer futur sommier sur traverse de pergola déjà en place
- #146
Un petit croquis vaut toujours mieux qu'un long discours.
- #147

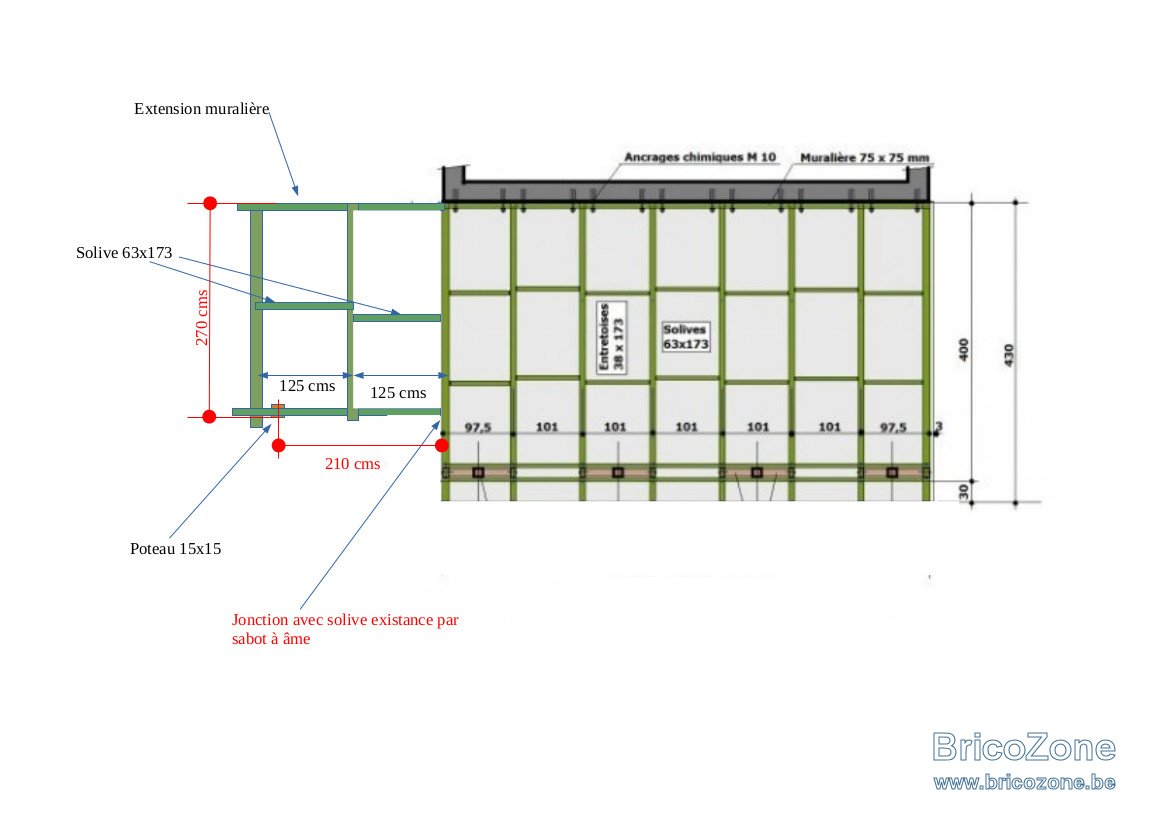

Voici ma pergola existante et le petit coin où je veux faire une extension. et un plan
- #148
@Abtho03150, Oui cela tient la route
- #149
Parfait...
Merci
Merci
- #150
Bonjour,
Je voudrais faire une pergola de longueur 4 mètres et de largeur 3 mètres.
Deux poteaux de 10x10 cm fixer au sol et une muraliere fixer au mur.
Pouvez vous me donner les sections de la muraliere des chevrons et autres ( goussets etc...).
Il y aura une pente de 8 et le toit sera en plexi et j'habite dans l'isère.
Merci
Je voudrais faire une pergola de longueur 4 mètres et de largeur 3 mètres.
Deux poteaux de 10x10 cm fixer au sol et une muraliere fixer au mur.
Pouvez vous me donner les sections de la muraliere des chevrons et autres ( goussets etc...).
Il y aura une pente de 8 et le toit sera en plexi et j'habite dans l'isère.
Merci
- #152
Bonjour à tous
L'année dernière, j'avais sollicité votre aide pour mes sections de bois pour ma pergola.
Je n'ai malheureusement eu mon bois qu'à l'automne et le temps n'était pas de la partie
C'est du pin autoclave classe 4 que j'ai huilé.
J'ai donc laissé le bois attendre tranquillement sur la terrasse en béton pour la construire tranquillement au printemps.
Je n'avais pas prévu un confinement qui a retardé un peu la récupération de toute ma quincaillerie.
Vive internet pour avoir tout ce qui manquait.

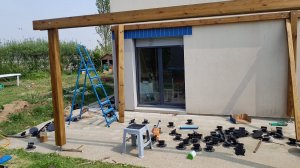

Voici quelques images du chantier

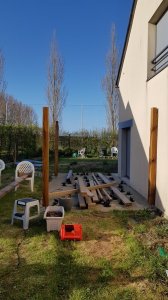

Pose des poteaux parmi le reste des planches
Le plus dur a été la pose la muralière car entre le moment du scellement chimique et la pose, j'ai eu un peu de jeu. Mais tout est rentré dans l'ordre.

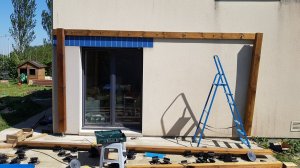

Après, le plus gros a été la pose des deux poutres extérieures. Ca pèse son poids

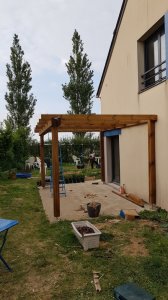

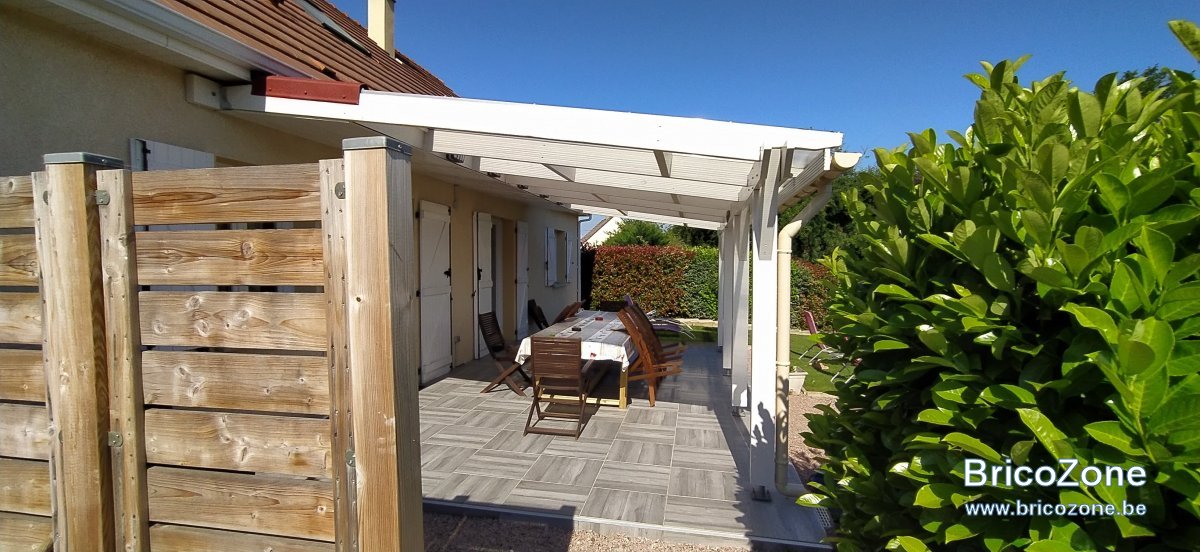

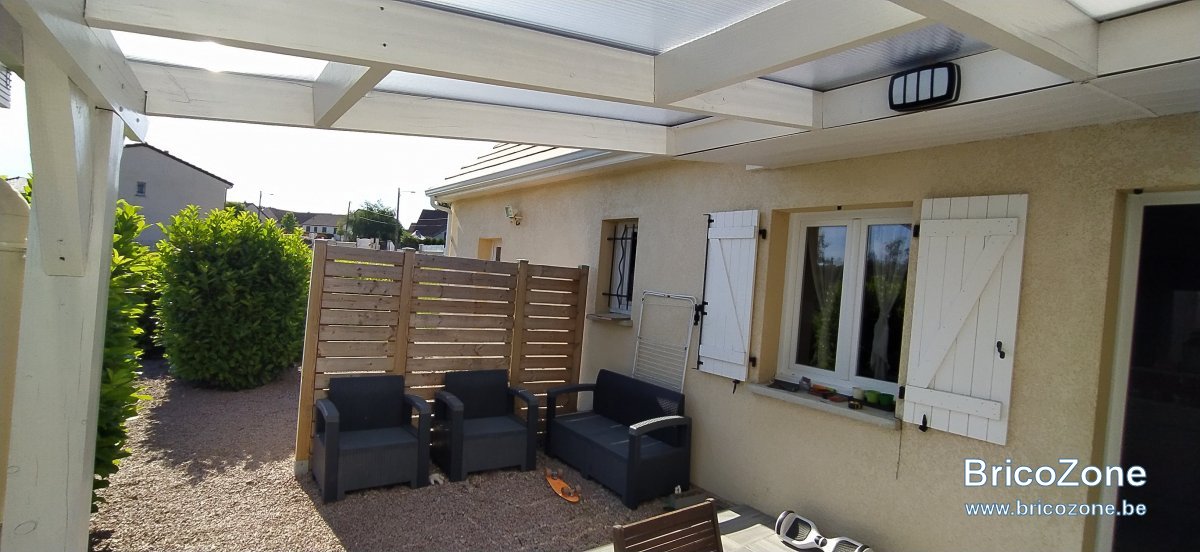

Le résulta final (reste les contreventements à fixer)
En espérant que cela inspire du monde.
Maintenant, je dois faire la terrasse pour que cela soit du plus bel effet.
Encore un grand merci à Fradeco qui m'a conseillé et également à tous ceux qui avaient tenté l'expérience avant moi.
Bonne fin de journée à tous
L'année dernière, j'avais sollicité votre aide pour mes sections de bois pour ma pergola.
Je n'ai malheureusement eu mon bois qu'à l'automne et le temps n'était pas de la partie
C'est du pin autoclave classe 4 que j'ai huilé.
J'ai donc laissé le bois attendre tranquillement sur la terrasse en béton pour la construire tranquillement au printemps.
Je n'avais pas prévu un confinement qui a retardé un peu la récupération de toute ma quincaillerie.
Vive internet pour avoir tout ce qui manquait.
Voici quelques images du chantier
Pose des poteaux parmi le reste des planches
Le plus dur a été la pose la muralière car entre le moment du scellement chimique et la pose, j'ai eu un peu de jeu. Mais tout est rentré dans l'ordre.
Après, le plus gros a été la pose des deux poutres extérieures. Ca pèse son poids
Le résulta final (reste les contreventements à fixer)
En espérant que cela inspire du monde.
Maintenant, je dois faire la terrasse pour que cela soit du plus bel effet.
Encore un grand merci à Fradeco qui m'a conseillé et également à tous ceux qui avaient tenté l'expérience avant moi.
Bonne fin de journée à tous
- #153
@richard76 bonjour et merci pour ces nouvelles.
Bonne continuation et le meilleur succès pour la suite de la finition.
Bonne continuation et le meilleur succès pour la suite de la finition.
- #154
@Iboulin38 bonjour,

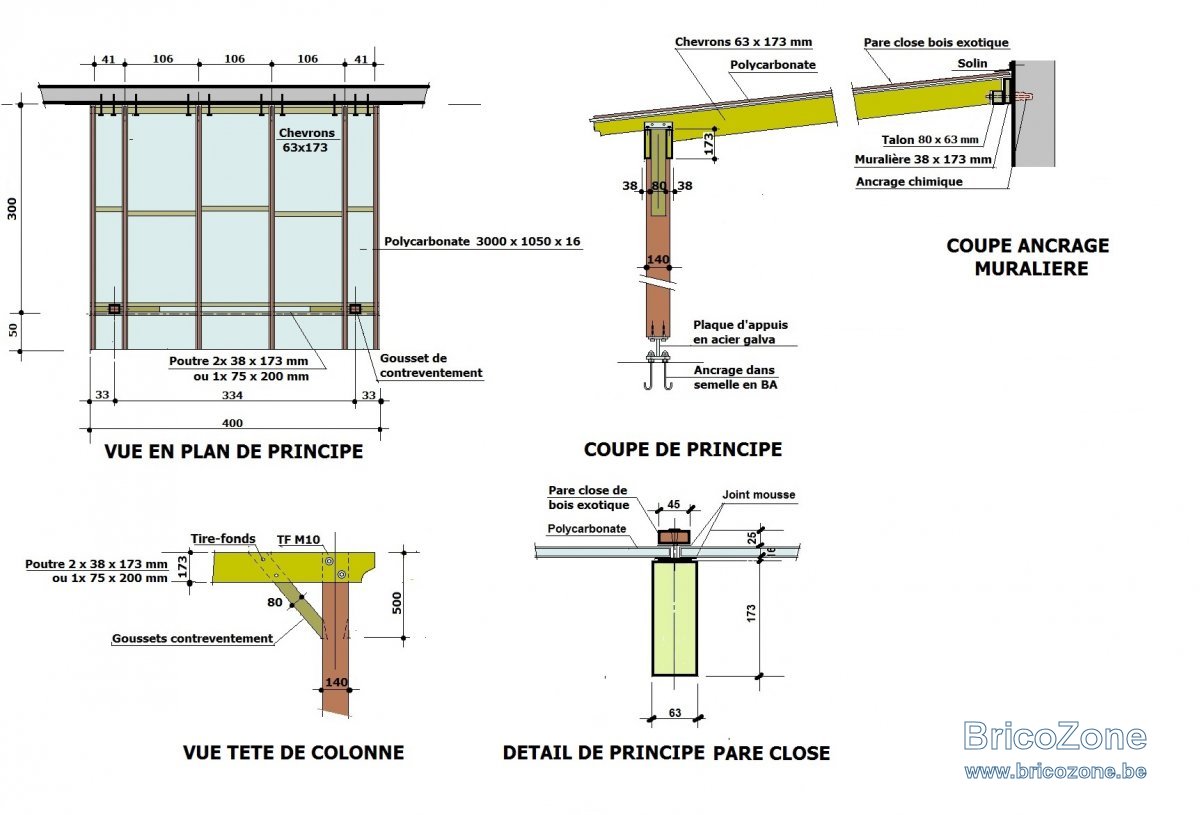

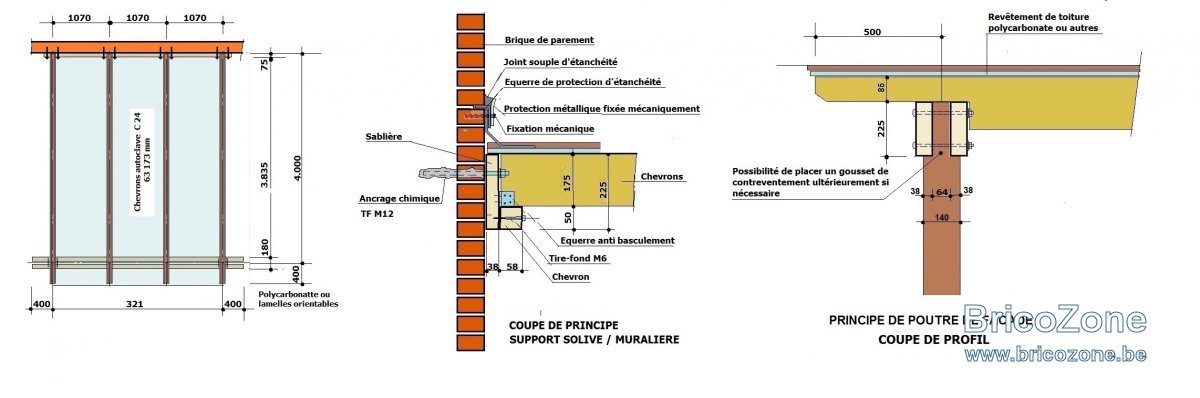

Voici un croquis qui pourrait vous aider, avec casquette ou sans.
Voici un croquis qui pourrait vous aider, avec casquette ou sans.
- #157

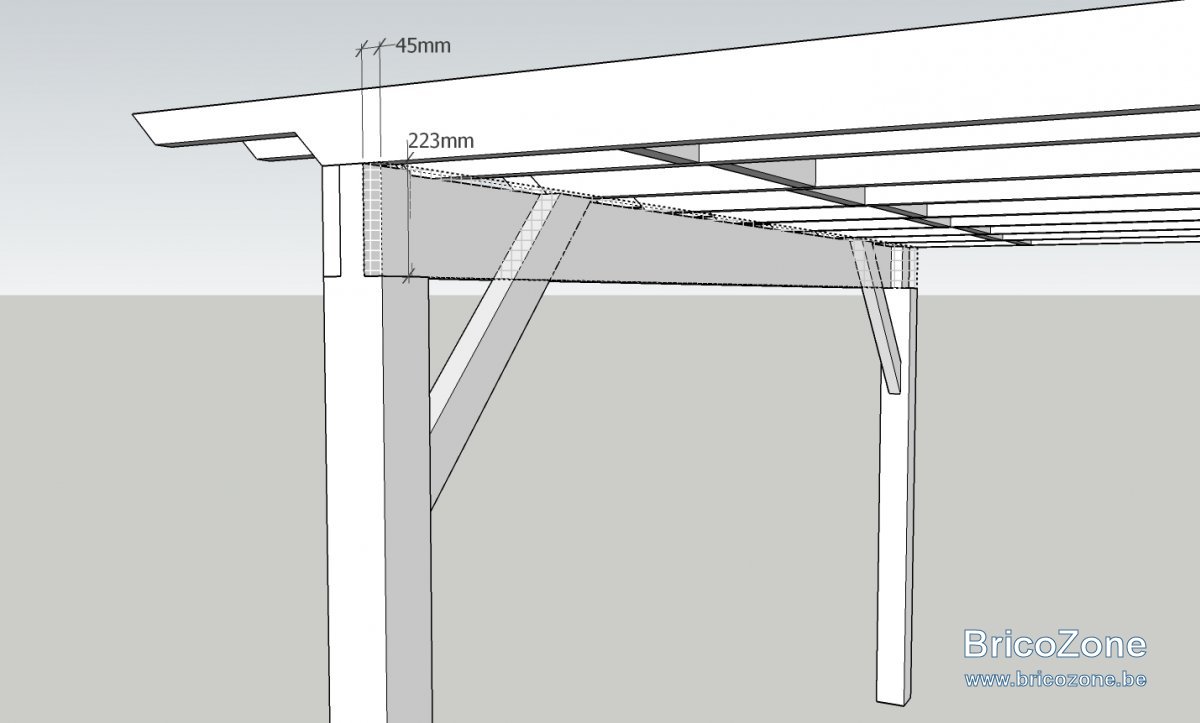

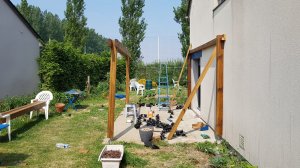

Voici une autre représentation
- #159
Bonsoir à tous,
Projet de pergola non adossée avec toiture légère (canisse) :
Je partais sur une dimension hors-tout de 4.5 x 4 m, bois douglas.
solives 4m 45x145 mm, espacées de 40 ou 50 cm
poutre sommière 4.50 m 2x 45x145 mm
poteaux carrés x3 140x140 mm
La portée entre poteaux serait de 3.80m si je partais sur 2 poteaux au lieu de 3 mais quelle section pourrait convenir dans ce cas ?
Le 2x 45x145 sera peut être un peu juste
Projet de pergola non adossée avec toiture légère (canisse) :
Je partais sur une dimension hors-tout de 4.5 x 4 m, bois douglas.
solives 4m 45x145 mm, espacées de 40 ou 50 cm
poutre sommière 4.50 m 2x 45x145 mm
poteaux carrés x3 140x140 mm
La portée entre poteaux serait de 3.80m si je partais sur 2 poteaux au lieu de 3 mais quelle section pourrait convenir dans ce cas ?
Le 2x 45x145 sera peut être un peu juste
- #160
@rosebud bonjour et bien venue sur Bz.be
Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5
Si on considère une charge de 29 kg/m² dont 20 kg/m² de charges occasionnelles temporaires neige, vent,
+ 9 kg/m² de charges permanentes uniformément réparties comme suit :
• Canisse = 3 kg/m²
• Poids propres des solives de résineux autoclave = 6 kg/m²
Dans cette hypothèse, pour une classe de service 3 (Extérieur non couvert) il faudrait mettre en œuvre pour une portée de 4.00 m des chevrons de résineux Douglas de classe C 24, imprégné C 4, d'une section de 45 x 145 mm, espacées de 50 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300 = 13.3 mm
Pour les poutres sommiers dans les mêmes conditions de charges + poids propre 3 kg/m²
Dans cette hypothèse, il faudrait mettre en œuvre pour une portée de 3.80 + 2 x 0.35 m (porte à faux) des bastaings de résineux Douglas de classe C 24, imprégné C 4, d'une section de 45 x 145 mm et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 = 10.9 mm
Les bracons de contreventement seront d'une section de +/- 75 x 75 mm d'une long. de +/- 0.75 m triangulé de telle manière que les côtés droits du triangle auront au moins 50 cm de long.
Bonne réflexion.
Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5
Si on considère une charge de 29 kg/m² dont 20 kg/m² de charges occasionnelles temporaires neige, vent,
+ 9 kg/m² de charges permanentes uniformément réparties comme suit :
• Canisse = 3 kg/m²
• Poids propres des solives de résineux autoclave = 6 kg/m²
Dans cette hypothèse, pour une classe de service 3 (Extérieur non couvert) il faudrait mettre en œuvre pour une portée de 4.00 m des chevrons de résineux Douglas de classe C 24, imprégné C 4, d'une section de 45 x 145 mm, espacées de 50 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/300 = 13.3 mm
Pour les poutres sommiers dans les mêmes conditions de charges + poids propre 3 kg/m²
Dans cette hypothèse, il faudrait mettre en œuvre pour une portée de 3.80 + 2 x 0.35 m (porte à faux) des bastaings de résineux Douglas de classe C 24, imprégné C 4, d'une section de 45 x 145 mm et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 = 10.9 mm
Les bracons de contreventement seront d'une section de +/- 75 x 75 mm d'une long. de +/- 0.75 m triangulé de telle manière que les côtés droits du triangle auront au moins 50 cm de long.
Bonne réflexion.
