Sections de bois pour pergola

Dans le forum Toiture, Charpente - par Kilouti le 5 Juillet 2010

  1. Antho03150

    Antho03150 45 ans, France

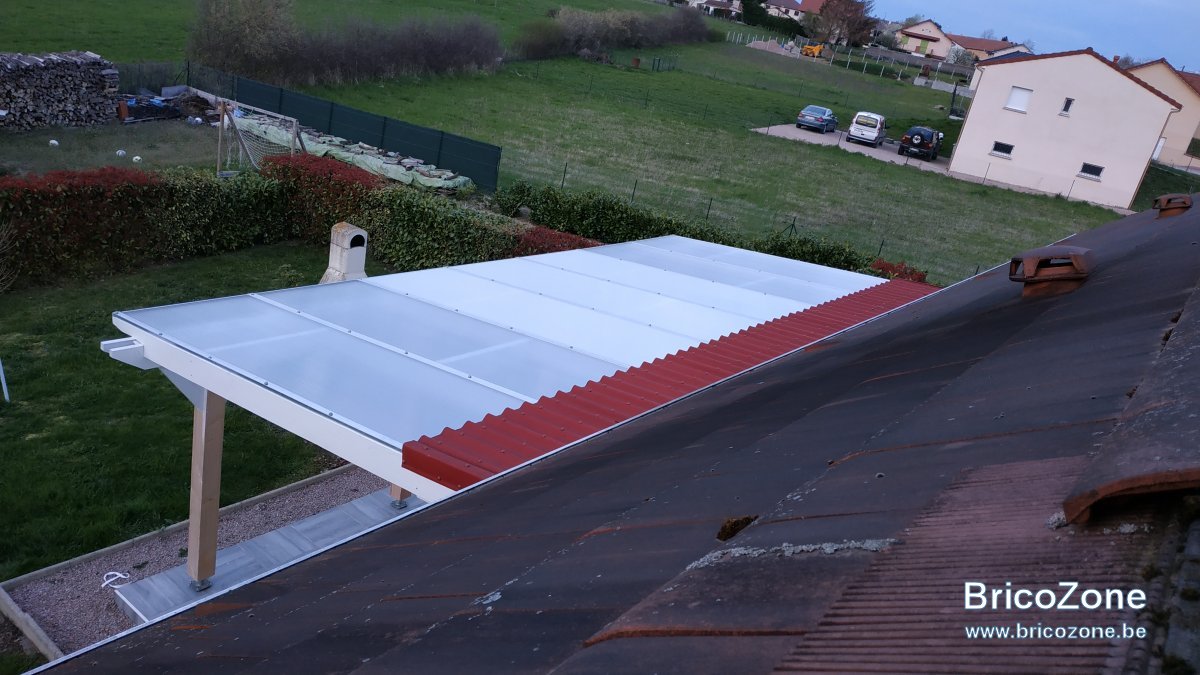

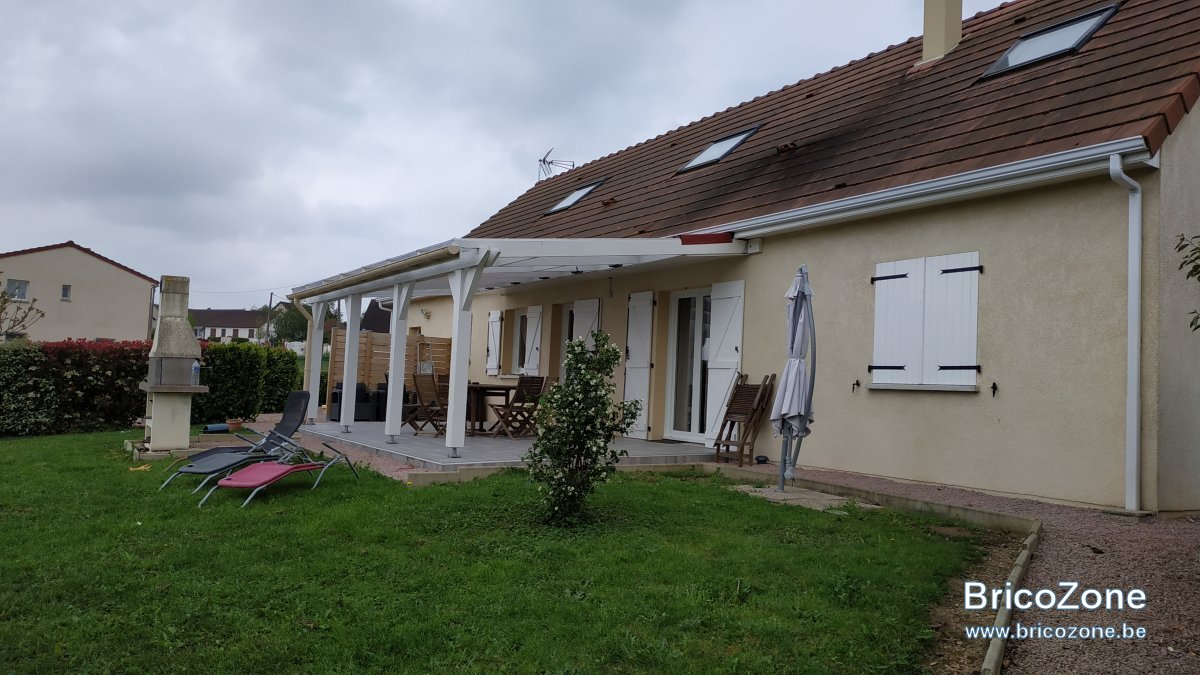

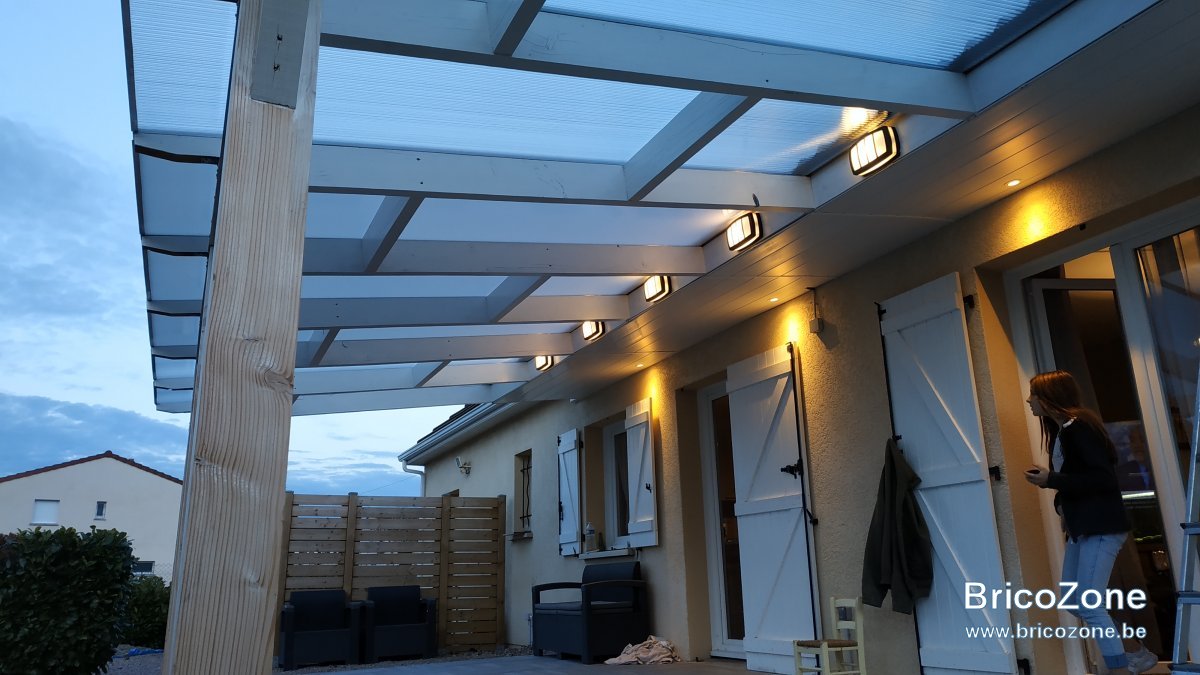

    Voici ma.pergola finie......encore un grand merci a Fradeco.....pour info, 450 euros de bois douglas....100 euros quincaillerie.....600 euros toiture....150 euros de xylophene et de lasure....soit 1300 euros pour du 720 de longueur par 400 largeur




    Antho03150 , 20 Mai 2019
  2. fradeco

    fradeco 75 ans, Flandre

    Merci pour les photos @Antho03150 cela fait plaisir de voir les réalisations surtout lorsqu'elles sont d'une telle qualité ;) Bravos.
    Je vous souhaite d'en profiter largement cet été et tous ceux à venir. :p

    fradeco , 20 Mai 2019
    Antho03150 aime ça.
  3. fatalbug

    fatalbug 44 ans, Luxembourg

    Super Travail

    Une petite question @fradeco qui est vraiment l'expert en pergola comme je vois, ça fait plaisir de voir des gens si investit

    Je désire faire ma pergola avec un toit mais (pas en polycarbnobate) je dois voir qu'elle couverture je peux utiliser vu la faible pente que j'ai .(Je ne veux pas un toit transparent ou translucide)

    La taille sera de 7m x 4m avec un coté accroché avec muraillère a la maison.

    J'aimerai avoir les poteaux un peu plus gros que ce que j'ai vu sur ce forum j'envisage des 200 x 200.

    Au niveau des sections, mon fournisseur peux me fournir du 63 x 175 , du 75 x 225, et du 100 x 300 + le 200 x 200.

    J'aimerai rester dans ces sections afin de me faciliter l’approvisionnement en bois.

    Pourriez vous me conseiller dans la section des solives et poutres

    Merci d'avance et bon travail a tous

    Fatalbug

    fatalbug , 5 Juin 2019
  4. fradeco

    fradeco 75 ans, Flandre

    @Fatalburg, bonjour

    Une petite idée pour le départ, à contrôler après la confirmation de la couvertures

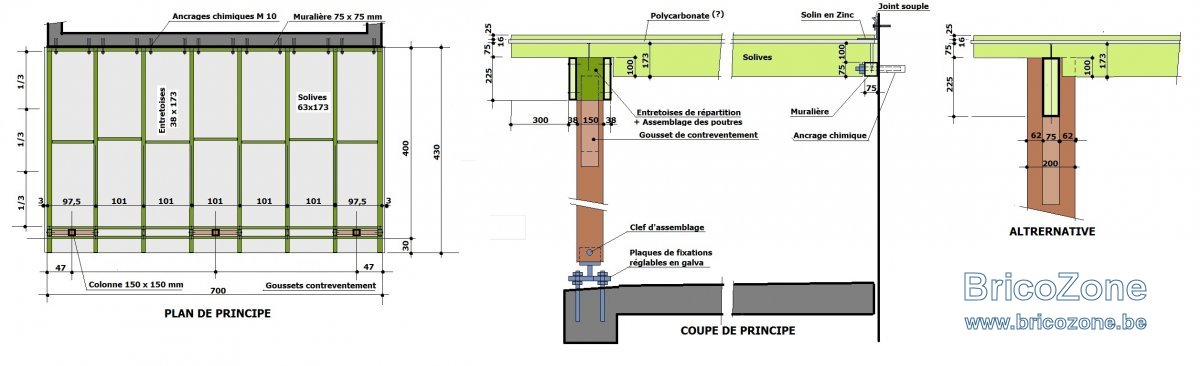

    PERGOLA couverte 7.00 x 4.00 Bis.jpg

    fradeco , 5 Juin 2019
  5. fatalbug

    fatalbug 44 ans, Luxembourg

    Merci Fradeco

    Merci pour ce plan, au niveau de la jonction solives - poteau, je préfère la solution alternative qui semble moins déforcer la solives.

    Comment peux t'on réaliser l’ouverture de 225 x 75 dans le poteau de manière propre ?

    Dernière question que peux t'on mettre comme toiture avec une pente de 5° ?

    Merci d'avance

    Fatalbug

    fatalbug , 5 Juin 2019
  6. supergago

    supergago 31 ans, Liège

    Bonjour Fatalbug,

    Un epdm collé sur de l'osb peut-être ?!

    Bonne soirée

    supergago , 5 Juin 2019
  7. fradeco

    fradeco 75 ans, Flandre

    Découpes éventuelles déjà visibles plus avant sur ce forum,:eek: En regardant les réalisations de ce forum, on répond déjà à beaucoup de questions ;)

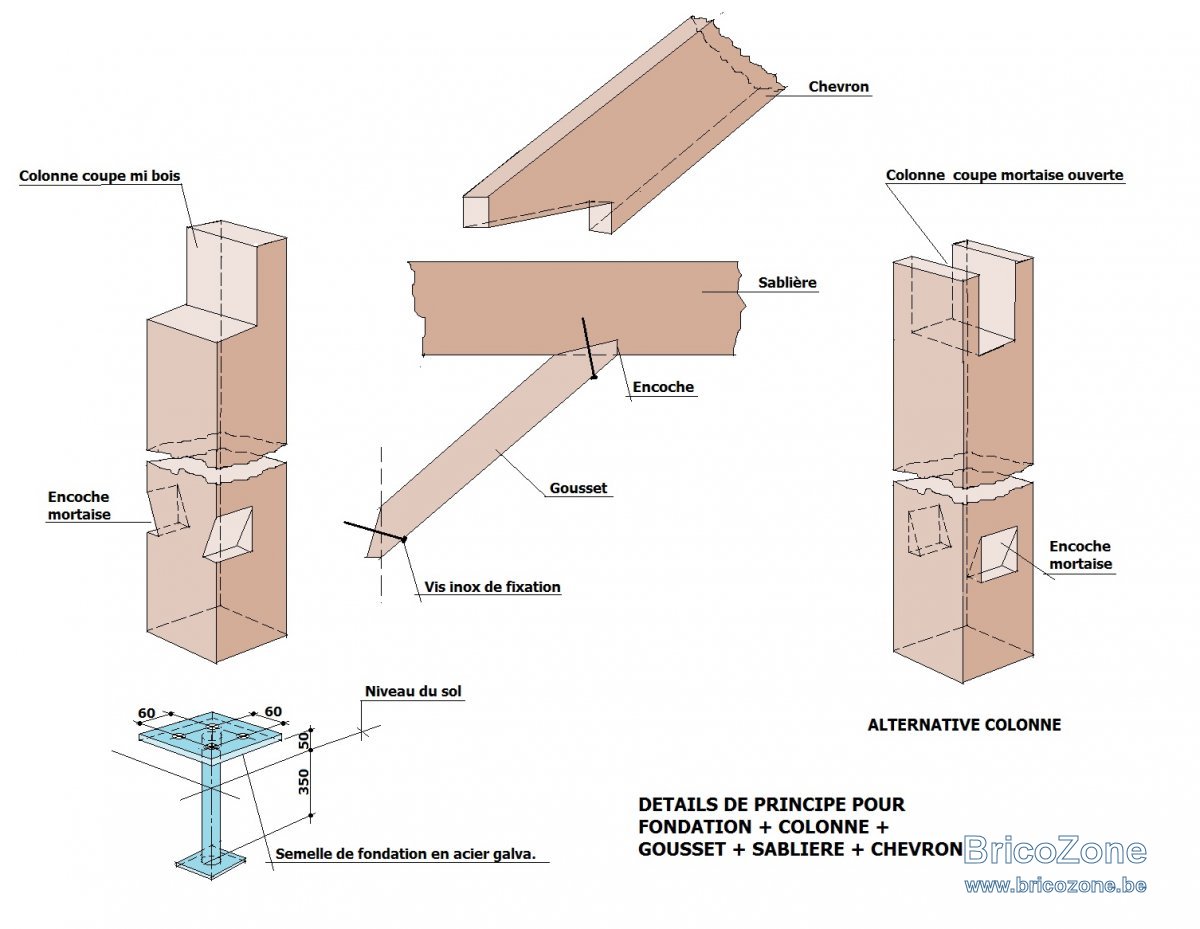

    Pergola assemblage 6.jpg

    Dernière édition: 6 Juin 2019
    fradeco , 6 Juin 2019
  8. fatalbug

    fatalbug 44 ans, Luxembourg

    Oui j'avais déja vu ce détail. Mais pratiquement je voulais savoir si tu attaques le pilier avec une machine spécial, une tronçonneuse, un ciseau a bois,.....

    fatalbug , 6 Juin 2019
  9. fradeco

    fradeco 75 ans, Flandre

    Non, avec un couteau de cuisine dentelé :p
    Plus sérieusement, comme on est avec des pièces massives (200x200 mm) je pense que la tronçonneuse sera la plus adaptée pour ce genre de travail. :rolleyes:

    fradeco , 6 Juin 2019
  10. fatalbug

    fatalbug 44 ans, Luxembourg

    Parfait c'est ce que je pensais également. Pour le toit je vais me diriger je pense vers un polytuile ou un truc dans le genre

    Dernière édition: 17 Juin 2019
    fatalbug , 12 Juin 2019
  11. hamdi

    hamdi 41 ans, Bruxelles

    Bonjour,

    Je compte faire aussi une pergola sur ma terrasse en klinkers de 6,35m (façade) sur 4m.
    Malheureusement je devrais le faire en trapèze car un des cotés est en oblique, ce qui me donnera à peu près 5,36m au bout de la pergola.
    Pour ce qui est du toit je vais commencé par des plaques ondulés translucide et plus tard (portefeuille exige) en plaque de polycarbonate.
    J'aimerais si possible utilisé juste 4 poteaux (2 de chaque coté) et je ne pourrais pas (enfin je pense) attaché sur ma façade car elle est isolée avec de la frigolite de 10cm et un crépis dessus.
    Pourriez-vous me guider pour ce que je dois prendre comme section de bois et schéma svp, ma femme me mets la pression j aurais dû le faire il y plusieurs mois déjà :p:p:p.

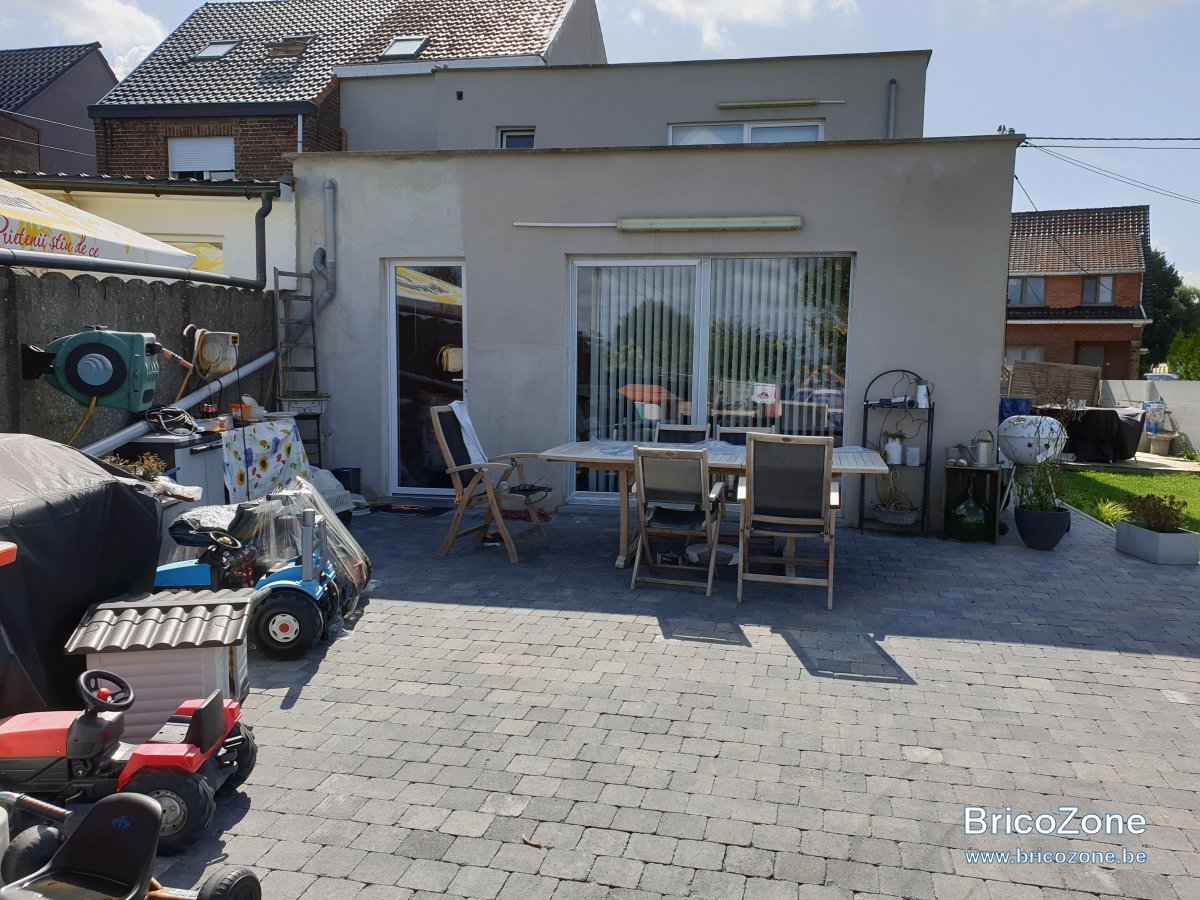

    J'ai mis une photo de l'endroit pour peux-etre mieux vous eclairer
    Merci d'avance


    hamdi , 23 Août 2019
  12. CedKart

    CedKart 42 ans, France

    Bonjour Fradeco,
    Je souhaite à mon tour construire ma pergola murale de 6m*3m
    Je souhaite avoir seulement 2 poteaux (question d’esthétique)
    Je vais donc devoir doubler mes poutres pour mon sommier, chaque poutre fera 75*225 sur 6m

    Pour mes poteaux, j’ai pensé à du 15*15 ou du 20*20
    Les poteaux seront positionnés ainsi 50 + 15 + 470 + 15 + 50 (15 étant là largueur de mes poteaux)

    Mon sommier sera également soutenu par des goussets à 45° grâce à des solives de 50*150 que je découperai à la bonne longueur

    Concernant mes chevrons, j’ai pensé à des solives de 63*175 espacées tous les 50 cm ou 60cm

    Pour le chaînage entre les solives, j’avais pensé à mettre des chevrons de 63*75 posés tous les 50cm et en quinconce

    Enfin, pour la muralliere, je pensais mettre la même poutre de 75*225 scellée au mur tous les 50cm

    Le tout avec une inclinaison pour mes chevrons.
    Je pensais à une inclinaison de 10°. Avec mes souvenirs de maths, j’ai calculé la hauteur (contre le mur) avec une inclinaison de 10° et une longueur de 3m. J’arrive à une hauteur de 1,95m.....mes chevrons feront alors 3,58m...

    Mes questions:
    2 poteaux sont-ils suffisants en 15*15 ou 20*20 ?
    L’espace entre mes chevrons, 50cm ou 60cm ?
    Ma muralliere n’est-elle pas trop grosse ?
    Enfin, l’inclinaison de 10° est-elle bonne ? Mes calculs sont-ils bons? Je trouve la hauteur de 1,95m excessive !!!

    J’habite dans le sud de la France propice au mistral, ma pergola sera recouverte d’une bâche sur toute sa surface (bâche type bâche de camion).

    Merci pour votre aide et un grand bravo pour toutes vos explications, je me sens moins bête avec toutes ces infos

    CedKart , 14 Septembre 2019
  13. CedKart

    CedKart 42 ans, France

    Oups j’ai trouvé mon erreur pour mon ° d’inclinaison.
    Pour une inclinaison de 10°, la hauteur opposée sera de 52,9cm pour une longueur de 3m
    Mes chevrons devront alors faire 3,05m

    Pouvez-vous me conseiller pour le reste de mes questions ?
    Merci

    CedKart , 14 Septembre 2019
  14. fradeco

    fradeco 75 ans, Flandre

    @CedKart, bonjour,

    Une pergola pouvant devenir un auvent, autant calculer les charges pour cette éventualité :rolleyes:
    Si on considère une charge de 90 kg/m² dont 80 kg/m² de charge occasionnelles temporaires et 10 kg/m² de charge permanentes uniformément réparties comme suit :
    Polycarbonate ép. 16 mm = 3 kg/m²
    Voile d'ombrage = 1 kg/m²
    Poids propre des chevrons de résineux = 6 kg/m²

    Dans cette hypothèse, pour une portée de 3.00 m il faudra mettre en oeuvre des chevrons de résineux autoclave de classe C 24 d'une section de 50 x 150 mm espacés de 60 cm d'axe en axe.

    Poutre sommier d'une portée de 4.70 m + deux porte à faux de 50 cm sur colonnes de 150 x 150 mm.
    Si la portée de 4.70 m est réduite à 3.70 m par la mise en oeuvre de deux goussets de supports sur les colonnes, la poutre sommier de résineux autoclave de classe C 24 pourrait avoir une section de 75 x 225 mm.

    Tout ceci communiqué à titre indicatif sous toutes réserves mêmes quelconques.

    Bonne réflexion.

    fradeco , 16 Septembre 2019
  15. CedKart

    CedKart 42 ans, France

    Bonjour et un grand merci pour votre réponse

    J’ai encore un petit soucis technique que je n’arrive pas à régler

    Vu que mes chevrons seront inclinés donc coupés à l’extrémité à raison d’une inclinaison de 10°, ces chevrons étant posés sur la muralliere, comment puis-je fixer les chevrons à la muralliere

    En effet, cette muralliere est à angle droit pour des chevrons qui ne le sont pas

    Existe-t-il une astuce à ce sujet ?

    Si l’un d’entre vous a un croquis ou photo, je suis preneur car je suis perdu


    Merci

    CedKart , 17 Septembre 2019
  16. fradeco

    fradeco 75 ans, Flandre

    Une idée peut-être

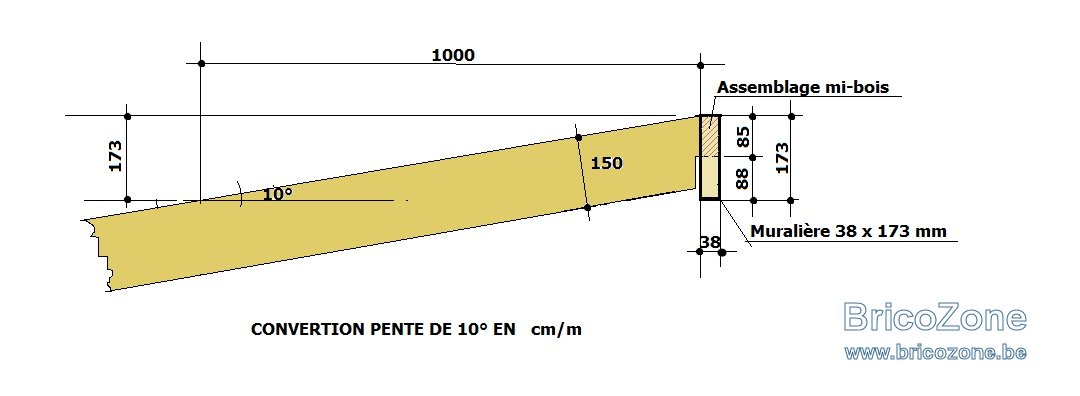

    Pergola Pente.jpg

    fradeco , 17 Septembre 2019
  17. CedKart

    CedKart 42 ans, France

    Merci pour ce croquis mais j’avoue que je ne comprends pas plus l’assemblage des 2 pièces

    Je vais faire un essai sur un petit morceau de bois que j’ai chez moi avec votre croquis et je verrai bien

    CedKart , 17 Septembre 2019
  18. jean_marc_cse

    jean_marc_cse 51 ans, Brabant Wallon

    C'est de la géométrie élémentaire : on coupe selon la pente voulue des 2 cotés.
    Donc dans votre cas, 10° des 2 cotés du chevron :

    Et pour fixer, il y a mille solutions. Comme Fradeco, ou par l'arrière, ou avec des vis en biais, etc.

    Ou beaucoup plus simplement avec des étriers ou sabots à pente réglable (trouvable n'importe ou) :

    [​IMG]


    Voir le long post qui explique tout ceci en détail avec des idées et des photos de la réalisation :

    Construction abris à bûches contre mon abris de jardin

    jean_marc_cse , 17 Septembre 2019
    Louga aime ça.
  19. CedKart

    CedKart 42 ans, France

    Bonjour et merci Jean Marc

    CedKart , 17 Septembre 2019
    jean_marc_cse aime ça.
  20. jean_marc_cse

    jean_marc_cse 51 ans, Brabant Wallon

    avec plaisir :)

    jean_marc_cse , 17 Septembre 2019
