transfo

flashman

• 30 Juillet 2020

• #41

Il faut regarder la notice...
Ça peut varier selon le matériel.

Dans tout les cas, on ne crée certainement pas une deuxième terre, c'est interdit.



Steph7149

• 30 Juillet 2020

• #42

Ce qui veux dire en résumé??

Si je met un disjoncteur D25 3P avant le transfo, dans le tableau principal, puis après le transfo un différentiel 300 mA 40A, et ensuite des disjoncteurs D20 3P+N, est-ce que celà irait? Le tout câblé en 6²...

Pas besoin de mettre le N à la terre si je comprends bien.

J'espère que oui, car sinon je ne sais pas, ou alors dites-moi ce que vous me conseiilez, vu que les machines ne sont pas très puissantes.

Merci,

Stéphane



flashman

• 30 Juillet 2020

• #43

Oui, c'est bon.


Pour le neutre, comme déjà dit, il faut regarder le schéma dans la notice du transfo. On ne saurait pas répondre sans ça.

En général, si, on doit raccorder le neutre à la terre, mais, ce n'est pas du tout systématique.



Dernière édition: 30 Juillet 2020

BG1000

• 30 Juillet 2020

• #44

10 000 W / 3 / 230 V = 14,492753623 A => un 4 x 16A courbe C pour protéger l'auto transfo des surcharges. C'est ce que recommande Legrand et EREA en sortie des transfos.

Je suis pas convaincu de l'utilité d'un différentiel après un auto transfo, les boucles de défaut passe par le disjoncteur amont .

Cela ne sert à rien de mettre des protection moins sensible que la protection amont.



Steph7149

• 31 Juillet 2020

• #45

ok.

Donc, j'ai déja de mon ancienne installation un C25 3P, je vais le mettre pour alimenter mon transfo.

Ensuite en sortie je vais mettre un C16 4P par machine.

Le tout câblé en 6²

Pour ce qui est du N à la terre, Je pensais installer une prise Triphasé, et mesurer mes tensions entre les phases, et entre phases en N pour voir à combien j'arrive. Et si nécessaire, je mettrai à la terre.

Mon raisonnement est bon? mes disjoncteurs seront ok comme ça?

On va finir par y arriver, en tout cas un grand merci à vous.

Stéphane



Steph7149

• 31 Juillet 2020

• #46

Les boucles de défaut passent pas le disjoncteur en amont.

Oui, mais comme je n'ai que du tri 220 sans N, le N n'est pas géré par mon diff 300mA du général, si???



BG1000

• 31 Juillet 2020

• #47

Non

Steph7149 a dit:

...
Mon raisonnement est bon? mes disjoncteurs seront ok comme ça?....

Cliquez pour agrandir...

Un seul disjoncteur en sortie de l'auto transfo pour le protéger, ensuite on met ce que l'on veut. Ce qui est après doit être plus sensible donc pas de D10A après un C16A

• courbe C : seuil de déclenchement du magnétique entre 5 et 10 fois l'intensité nominale
• courbe D : seuil de déclenchement du magnétique entre 10 et 14 fois l'intensité nominale

C16A déclenche entre 80 et 160A
D10A déclenche entre 100 et 140A

Un défaut à 90A ne sera vu que par le disjoncteur amont.

Le même raisonnement est valable pour le disjoncteur de branchement il ne pourra pas délivrer en pointe plus de ce que sa courbe le limite.

Ici la tension de neutre - terre à la sortie de l'auto transfo sera de l'ordre de 230*racine(3)/3 V puisqu'une phase du branchement est mise à la terre (sans doute moyennant une impédence) par le distributeur.

Les tensions phases terre, toujours avec les même hypothèse seront de l'ordre de
230*racine(3)/3 V 1x
racine((230*racine(3)/3+400*cos(60))**2+(400*sin(60))**2) V 2x



flashman

• 31 Juillet 2020

• #48

Apparemment, il ne faut pas mettre le neutre à la terre. En tout cas, c'est ce qu'ils disent dans la description sur internet.

De toute façon, même si c'était le cas, ça se fait tout seul via la borne de terre. Il n'y a qu'à brancher la terre ou elle doit l'être, c'est déjà forcément câblé.


Perso, je mettrais quand-même le diff. même si pas indispensable. Il servira de sectionneur général pour le coffret.



Dernière édition: 31 Juillet 2020

BG1000

• 31 Juillet 2020

• #49

Perso je mettrais au cul de l'autotransfo son disjoncteur de protection, au plus près de la source et ensuite ce que l'ont veut.



flashman

• 31 Juillet 2020

• #50

Ah oui, juste, il y a celui là, je n'ai rien dis.



omega.067

• 31 Juillet 2020

• #51

hello attention
Pour ce qui est du N à la terre, Je pensais installer une prise Triphasé
c'est une prise rouge CEEFORM tétra+ terre , qu'il faut , donc 5 broches (L1, L2, L3, N, T) sur le 400V
Michel



Steph7149

• 1 Août 2020

• #52

Bonjour,



Donc, avant le transfo, côté 3*220, dans mon tableau principal, un fusible C25 ou un D25???

Ensuite, un interrupteur sectionneur de 40A ??

Ensuite en sortie du transfo, côté 400v des fusibles C16 pour mes machines?



Steph7149

• 1 Août 2020

• #53

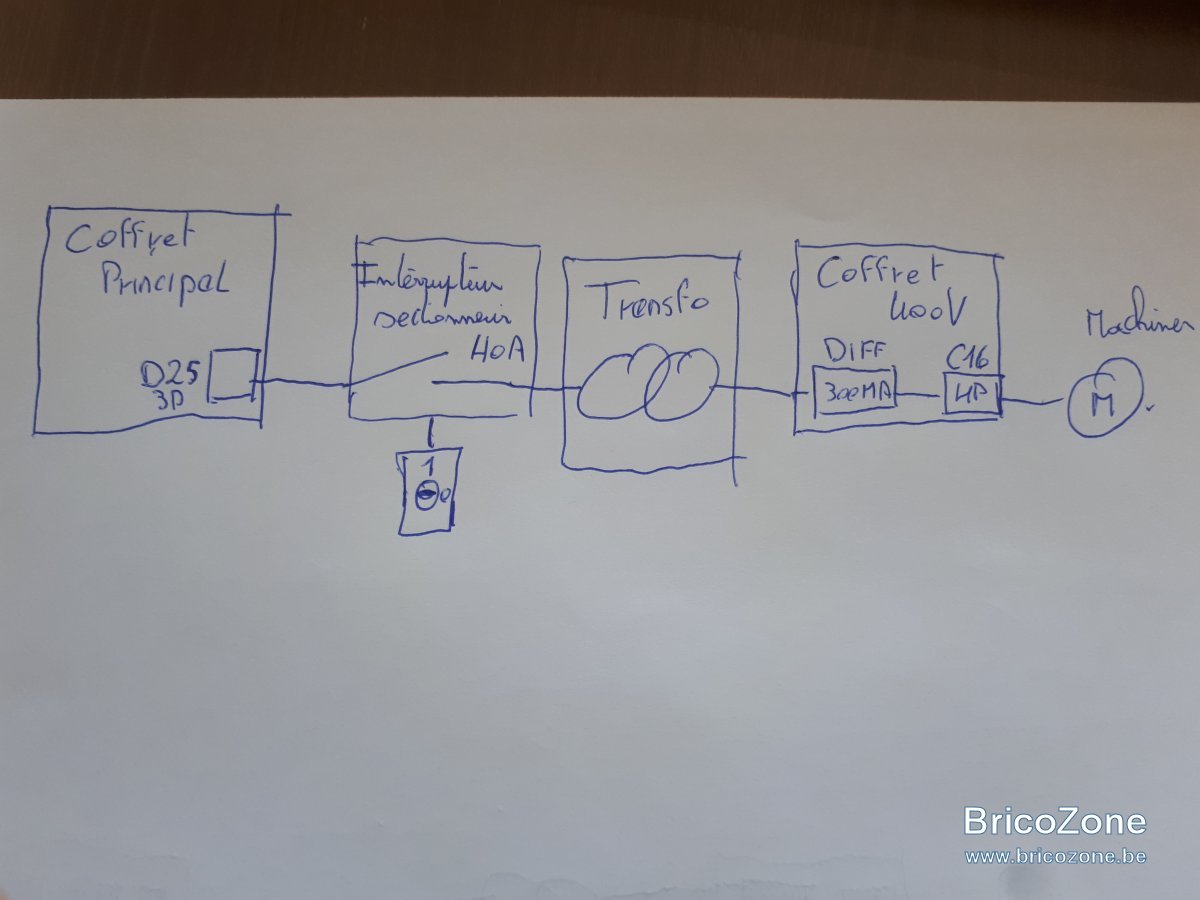

Voici un petit schéma de ce que je pense faire. ce sera plus clair pour moi de me dire d'après ça si c'est ok.
Merci



BG1000

• 1 Août 2020

• #54

La même lettre de courbe que le disjoncteur de branchement si le courant est le même que celui du disjoncteur auto transfo.



Steph7149

• 1 Août 2020

• #55

Donc des D16 dans le coffret 400v?



flashman

• 1 Août 2020

• #56

Ça dépend du type de machine, mais, oui.


Attention. S'il n'y a qu'une machine, ça va comme ça, par contre, si plusieurs, il faut un D16 qui protège et coupe l'ensemble du coffret.



Steph7149

• 2 Août 2020

• #57

Et pas un D16 par machine après le différentiel de 300mA du coffret 400v???



Dernière édition: 2 Août 2020

flashman

• 2 Août 2020

• #58

Si, mais, en + si c'est le cas.

Il faut limiter la sortie à 16a. Si on met 2 disjoncteurs 16 en parallèle, on sait tirer 32a sur la sortie.


Il faut un 16 général si plusieurs disjoncteurs.



Steph7149

• 2 Août 2020

• #59

Donc un d16 avant le différentiel 300 ma?



flashman

• 2 Août 2020

• #60

Oui
