transfo

Dans le forum Electricité générale - par Steph7149 le 11 Juillet 2020

  1. Steph7149

    Steph7149 45 ans, Luxembourg

    Pour les D16, 4P convient? Car je ne trouve pas de D16 3P+N....

    Steph7149 , 3 Août 2020
    #61
  2. flashman

    flashman Liège

    Oui

    flashman , 3 Août 2020
    #62
  3. Steph7149

    Steph7149 45 ans, Luxembourg

    Donc dernier récapitulatif, puis je vous laisse tranquille.
    Je vous parrait peut-être ennuyant, mais je suis un perfectionniste, et toujours stressé quand j'entreprend quelque chose, c'est pour cela mes tas de questions et incertitudes.

    En tout cas un grand merci à tous.

    Donc,

    coffret principal, un D25 3Pôles
    câble 5g6 pour aller au transfo.
    Sur ce câble, un interrupteur sectionneur de 40A
    Sortie de transfo, câble 5g6
    Coffret 400v : un D16 4P pour limiter le courant du coffret, puis un différentiel 300mA, ensuite un D16 par machine.

    Est-ce bien ça?

    Merci, Stéphane

    Steph7149 , 3 Août 2020
    #63
  4. flashman

    flashman Liège

    Oui.

    flashman , 3 Août 2020
    #64
  5. Steph7149

    Steph7149 45 ans, Luxembourg

    Bonsoir à tous.

    J'ai enfin reçu tout mon matériel, et je veux commencer à tout raccorder.

    Le câble d'alimentation de ma machine est en 4g1.5.

    Hooo surprise, je démonte le couvercle de la machine pour voir le raccordement, afin de savoir si je pouvais simplement le remplacer par un câble plus long.

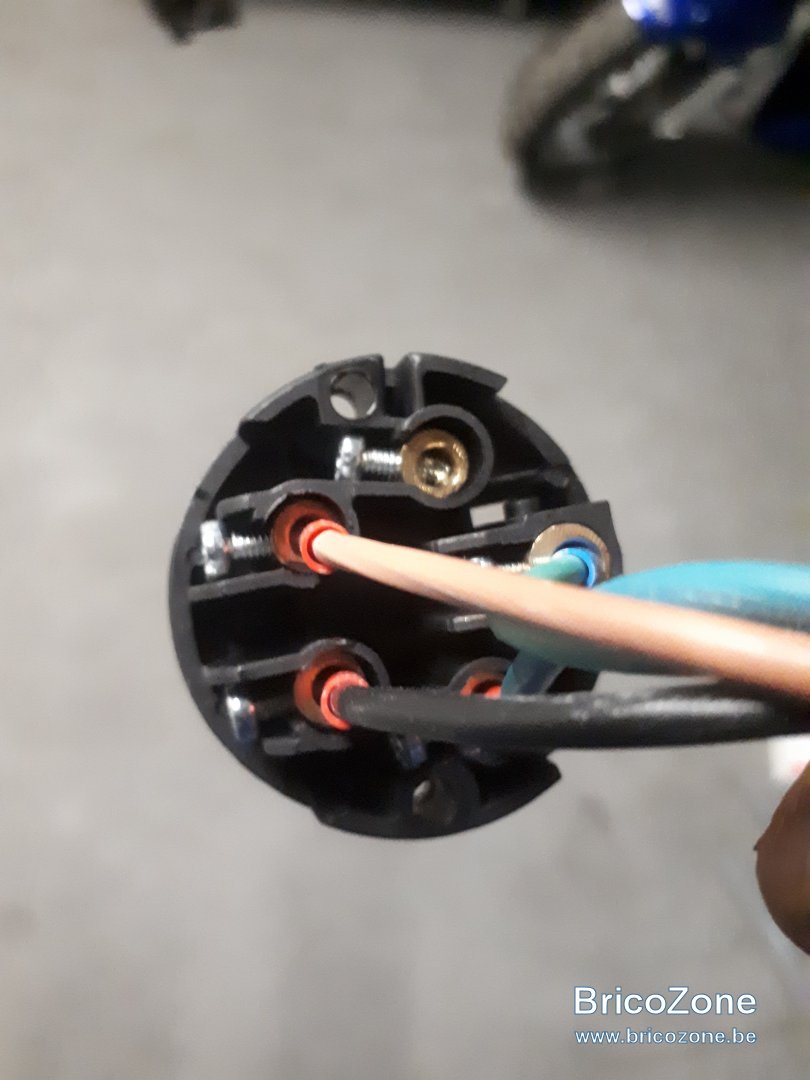

    Derrière ce cache, le câble d'origine, un 4g1.5, pas de neutre raccordé dans la prise.... et aucune terre raccordée dans la machine.....

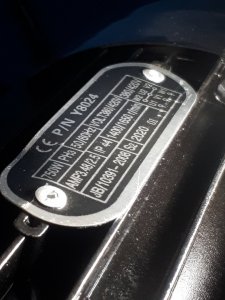

    sur le moteur, une plaquette précisant bien que c'est un 380/400v,

    Donc du coup..... je raccorde tout ça comment moi????? surtout dans ma prise, vu que mon autotransfo est un triphasé 380 + N....

    Je n'y comprends plus rien.... 20200831_224647[1].jpg 20200831_224647[1].jpg


    Voir la pièce jointe 20200831_224727[1].jpg

    Steph7149 , 31 Août 2020
    #65
  6. Steph7149

    Steph7149 45 ans, Luxembourg

    Steph7149 , 31 Août 2020
    #66
  7. BG1000

    BG1000 62 ans, Bruxelles

    C'est quoi comme machine?
    Cela ressemble à un moteur asynchrone tri qui devrait fonctionner en 230V tri en changent les barrettes w2 u2 v2.
    Y a t'il une forme d'intelligence en 230V sur cette machine?
    Quel est la couleur du fil sur la grosse pin (terre) je ne parviens à distinguer. C'est pas bleu?
    L'interrupteur fait quoi, il coupe 3 fils après l'interrupteur ou vont les fils.
    Y a t'il un fil connecté à la carcasse? Y a t'il un frein ou quelque chose du genre en cas d'une ouverture de capot.....

    En premier je dirais retours à l'expéditeur

    BG1000 , 31 Août 2020
    #67
  8. BG1000

    BG1000 62 ans, Bruxelles

    L’œillet en bas à droite de la cosse de terre c'est quoi ?

    BG1000 , 31 Août 2020
    #68
  9. flashman

    flashman Liège

    J'ai effacé ce que j'avais marqué, je n'avais pas compris........


    Il n'y a pas besoin de neutre, c'est un moteur 400V... On le raccorde comme il l'est, c'est tout. Il n'y a rien à comprendre.

    flashman , 31 Août 2020
    #69
  10. BG1000

    BG1000 62 ans, Bruxelles

    Et la cosse de terre en l'air dans l'appareil?:sob:

    BG1000 , 1 Septembre 2020
    #70
  11. flashman

    flashman Liège

    Elles étaient certainement prises par les vis du cach... Pincées entre le moteur et le cach, une à chaque vis.

    flashman , 1 Septembre 2020
    #71
  12. Steph7149

    Steph7149 45 ans, Luxembourg

    La machine est un demonte pneu, et l'endroit où les câbles sont mis, est un inverseur de sens de rotation.

    Donc je remet les 2 cosses oeillet qui sont les fils de terre sur la carcasse de la machine, et je ne raccorde pas le N venant de mon autotransformateur?

    Je ne sais pas si on peux changer les barrettes pour le mettre en 220 tri. Je n'y connais rien, et n'ai pas envie de le griller.

    Steph7149 , 1 Septembre 2020
    #72
  13. flashman

    flashman Liège

    Oui

    flashman , 1 Septembre 2020
    #73
  14. BG1000

    BG1000 62 ans, Bruxelles

    BG1000 , 1 Septembre 2020
    #74
