Dans un post précédent, cf.

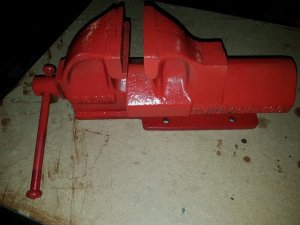

Le petit boulot du jour : restauration étau j'avais présenté brièvement Il la restauration de mon vieil étau.
Ceci fait, je voulais encore le rendre encore plus fonctionnel et adapté à mes besoin, en l'équipant de mors spécialisés et amovibles, par exemple mors pour pièces longues, mors en métal, mors pour tiges et tubes, etc.
L'idée générale est de réaliser les mors spéciaux et de faire en sorte qu'ils se fixent au mors fixes par aimantation.
Les aimants utilisés sont de très puissants aimants néodymes. Je les ai achetés sur
supermagnete.be, qui offre un énorme de choix d'aimants néodymes, de toute taille, forme, etc.
J'ai utilisé des aimants de 1 mm d'épaisseur, 15 mm de diamètre:
J'ai donc commencé par équiper les mors d'aimants, 3 aimants par mors:

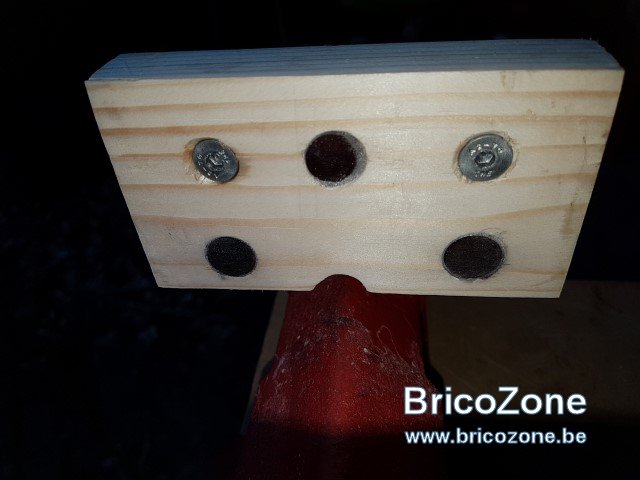

J'ai percé des trous de 15 mm, profonds de 1,5 mm. Les aimants sont fixés avec de la colle bois-métal (en fait ils tiennent déjà tout seuls mais c'est plus sur) :
Une fois ceci fait, il ne reste plus qu'à fabriquer des mors amovibles en fonction des besoins. J'ai commencé par des mors "spécial pièces longues".

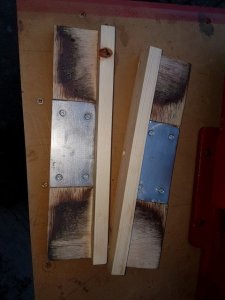

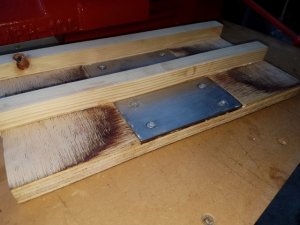

Les mors amovibles sont fabriqués très simplement : réalisation de la forme en multiplex méranti 19 mm, usinage d'une encoche à la défonceuse pour fixer une plaque métallique, ajout d'une petite latte pour le maintien horizontal.
Tous les mors (de différentes formes) seront réalisés sur ce principe.

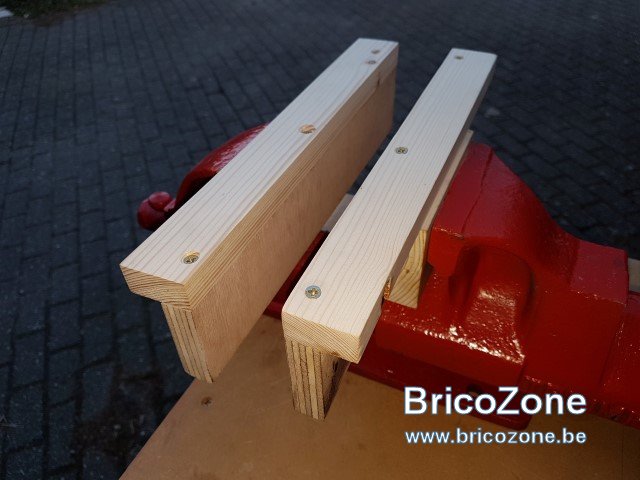

La réalisation ne présente aucune difficulté, et ça donne ceci :

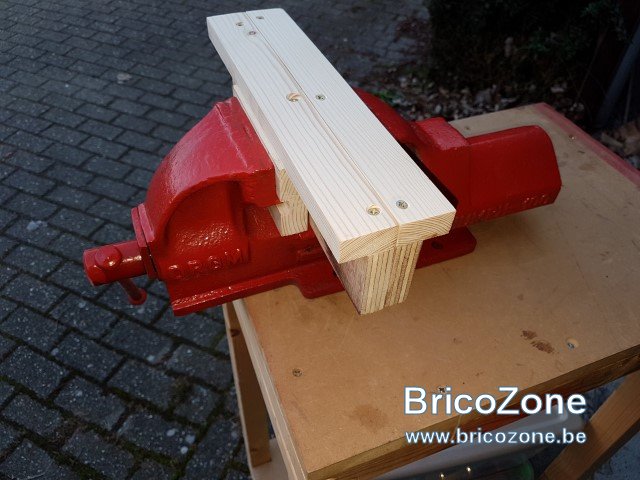

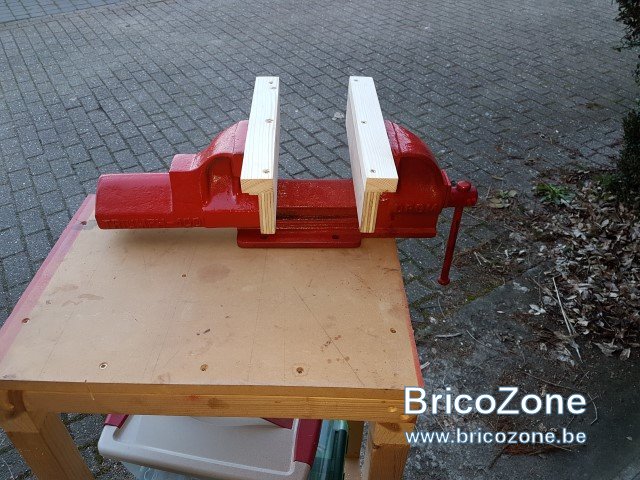

Et c'est tout. il ne reste qu'à les monter sur l'étau, ils tiennent fermement grace aux aimants et sont parfaitement stables grace au rebord en bois qui vient s'appuyer sur les mors fixes :

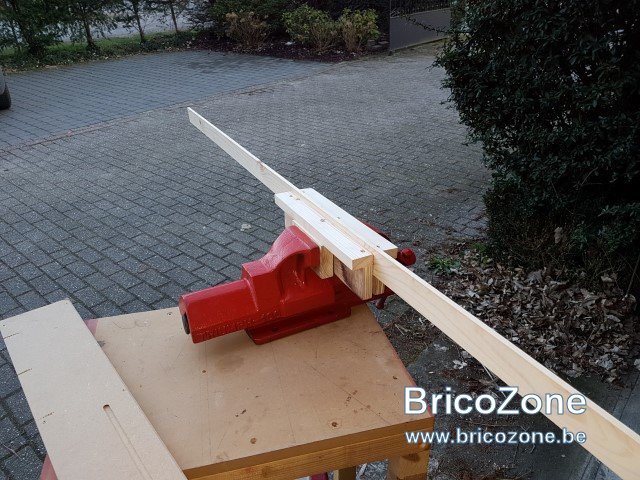

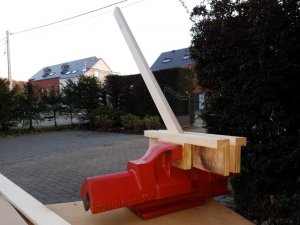

Ceux ci sont super pour fixer ferment une longue pièce, pour rabotage ou ponçage par exemple :
Le grip est excellent :
Et voilà : je continuerais à fabriquer d'autre mors au fur et à mesure de mes besoins.
