Votre création "DIY" du jour...on en parle?

dexter236 · 10 Décembre 2020

Salut à vous,

J'aurais besoin de vos lanternes car j'aimerais construire une box pour y mettre mon laser et pouvoir évacuer la fumée en passant par un filtre.

J'ai déjà essayé avec un filtre cylindrique et un extracteur de sdb 100 mm. Ca ne fonctionne pas.

Une idée ?

[10,49€ 33% OFF]Remplacement original de filtre de HEPA pour le purificateur d'air AUGIENB A-DST01 A-DST02 Pièces d'appareils ménagers from Électroménagers on banggood
https://banggood.app.link/UZ9ItV515bb

Le but est de filtrer à défaut d'évacuer à l'extérieur.

neuneu · 10 Décembre 2020

J'ai rien compris au concept

chuferlu · 10 Décembre 2020

Les extracteurs domestiquessont sont prévus pour évacuer la vapeur , odeurs mais sans renouveller lair trop vite, sinon la température baisserait aussi trop vite

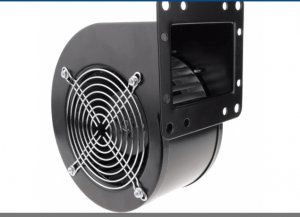

Il faut te diriger vers un extracteur de type industriel centrifuge ou a turbine, je ne suis pas sûr du vocabulaire ; de ce type

Les fabricants donnent un chiffre de mètres cubes/heure.
Tu dois multiplier to cubage par le nombre de fois que tu veux le renouveler en une heure, et ajouter un tiers (33%) pour le filtre et environ un quart (25%) par obstacle comme un coude, réduction.
Et tu choisis le modèle directement supérieur.
Et pour le filtre le supérieur suivant , plus il est gros moins il freine l’air , plus il sera efficace et plus il durera.
A mon avis pour être efficace tu vas devoir passer en min 150 mm.

chuferlu · 10 Décembre 2020

C’est bruyant , peux être aussi pour ça qu’on ne l’utilise pas en domestique.
Au resto ou je travaillais j’ai fini par lui faire une caisse mdf isolée et le fixer par silenblocs tellement il nous prenait la tete

dexter236 · 10 Décembre 2020

J'avoue, j'ai rédigé mon message à la va vite sur smartphone...

Je possède ce genre de machine : https://www.amazon.fr/ORTUR-laser-C...jbGlja1JlZGlyZWN0JmRvTm90TG9nQ2xpY2s9dHJ1ZQ==

Le souci, c'est que la fumée générée pose problème. J'aimerais donc faire une boite "étanche" et y ajouter un extracteur avec filtre. Sans que ce soit monstrueusement grand.

J'ai déjà tenté de fabriquer un système avec un extracteur de SDB 100mm et un filtre de purificateur d'air mais bof bof. Ca coince avec le filtre, le ventilo ne doit pas être assez costaud. Autrement, tanpis, je ferai autrement.

LED3 · 10 Décembre 2020

Le problème est qu'il s'agit de particules fines et que pas grand chose les arrêtes / neutralises.
Le min est un filtre à charbon. Un filtre absolu n'aidera pas bcp sauf ajouter de la perte de charge.
L'idéale reste de mettre les fumées directement vers l'extérieur.

Quand tu sélectionnes ton ventilateur, il est fait pour une certaine pression de fonctionnement. (courbe du ventilateur). Il faut additionner les pertes de charge et voir où tu vas te situer sur la courbe.

https://www.cairox.be/FR/?slink=text&sid=374154333625637c28f805
https://www.deltrian.com/fr/filtration-categories/filtration-moleculaire/

Les liens mènent dans des budgets +++

J'en profite pour dire tchao. L'ambiance qui est fortement positionnée à droite voir plus loin que la droite par plus d'un des membres influents me font gerber.

dexter236 · 10 Décembre 2020

Super merci. Je vais envisager la solution de l'extérieur.

Pour l'autre point, je comprends mais c'est dommage. Faut pas s'emmerder avec les propos des autres.

Nustu · 10 Décembre 2020

Il faut mettre à jour la liste des membres ignorés de votre profil

keeper · 10 Décembre 2020

LED3 a dit:
J'en profite pour dire tchao. L'ambiance qui est fortement positionnée à droite voir plus loin que la droite par plus d'un des membres influents me font gerber.

c'est dommage

j'avoue que parfois je comprend pas l'absence de réaction de la modération, ne fusse que pour rappeler les rêgles et le but du forum :/

chuferlu · 10 Décembre 2020

dexter236 a dit:
Super merci. Je vais envisager la solution de l'extérieur.

.

Excuse moi, mais as tu vu ma réponse ?

chuferlu · 10 Décembre 2020

LED3 a dit:
+

J'en profite pour dire tchao. L'ambiance qui est fortement positionnée à droite voir plus loin que la droite par plus d'un des membres influents me font gerber.

Tiens donc ?
J’ai rien vu

keeper · 10 Décembre 2020

chuferlu a dit:
Tiens donc ?
J’ai rien vu

beaucoup de bloqué ou c'est du second degré ?

koreon · 10 Décembre 2020

Il suffit de choisir les topic où on va

chuferlu · 10 Décembre 2020

keeper a dit:
beaucoup de bloqué ou c'est du second degré ?

Non je n’ai bloqué personne

Mais je ne vais que sur des sujets queje connais pour éventuellement repondre, et sur des choses qui m’intéressent pour éventuellement apprendre.
Le soir j’y flâne parfois un peu, le reste du temps je ne vais qu’aux notifications
Je n’ai rien vu.

dexter236 · 10 Décembre 2020

chuferlu a dit:
Excuse moi, mais as tu vu ma réponse ?

Oui j'ai vu, merci.

Au final, il faut une hotte.

chuferlu · 11 Décembre 2020

dexter236 a dit:
Oui j'ai vu, merci.

Au final, il faut une hotte.

C’est certain.
Mais avec un système d’aspiration de ce style, que l’on peut faire soi même si lon veut, puisque l’on est en diy.
Pour la même consommation et le même moteur l’aspirarion est décuplée

dexter236 · 11 Décembre 2020

Ceci avec un filtre ? La box ne serait pas énorme.

https://a.aliexpress.com/_mMSYxCN

chuferlu · 11 Décembre 2020

Sje ne vois pas les chiffres
Ça reste du domestique
J’ai placé un du style a la cuisine, une hotte rabattante en guise d’interrupteur, une gaine et ce truc à l’extérieur
Quand il y’a beaucoup de fumée ce n’est pas suffisant, en général oui.
Avec un filtre pour du recyclage jai un gros doute
Je m'étais renseigné à l’époque du resto et tout les gars coïncidaient avec ce qu’ils appellent des turbines (cf la photo)
En plaçant la main devant tu comprends de suite la différence
On n’en avait placé une pour sécher une citerne avant de cuveler, avec un gros tuyau dedans car la caisse maison passait pas; en une avant midi c’était sec

Avec ali fait attention aux dimensions si tu dois gainer ( pouces)

dexter236 · 11 Décembre 2020

Merci pour ton retour. Au pire je fais un adaptateur avec l'imprimante 3D.

Il y a peu de fumée mais le bois brulé par le laser ce n'est pas top.

chuferlu · 11 Décembre 2020

Ah du bois brûlé !?
En fait je ne sais pas du tout comment ça fonctionne, ni ce que tu en fais. J’imagInais une fraiseuse sur chassis.

Alors il va te falloir un filtre au charbon de bois
Je sais que certains le fabriquent eux même parce que c’est cher. Les turbines aussi d’ailleurs.
