Auto-installation Hybride Gaz & PAC air-eau Vaillant + Ventilo Clim

  • Forum Plomberie - VMC, PAC, Clim
  • Auteur du sujet Auteur du sujet Ulr
  • Date de début Date de début
  • #81
Je viens de vérifier: ma courbe est à 0.35

Je n'ai pas de mesure du débit après la V3V, mais je pense qu'elle est ouverte à fond presque tout le temps.

Le débit de la PAC est à peu près constant pendant la nuit à 860 l/h.

  • Like
Réactions: Ulr
  • #82
Je viens de tout revérifier.

J'étais à un décalage ballon à 2K, je viens de le mettre à 0 (j'étais persuadé de l'avoir déjà fait l'an dernier).
J'ai aussi mis la courbe de chauffe à 0.30, et j'ai activé la fonction courbe adaptative, on verra.

Je suspecte la V3V de ne pas fonctionner correctement. Je peux voir son état dans mon 720, par contre je ne trouve pas l'élément sur le bus. Je vais regarder un peu plus souvent dans le 720, pour voir si elle est toujours à 100% ouverte ou pas.

  • Like
Réactions: Ulr
  • #83
oui, à la suite dans le 08.hmu.csv

Voir la pièce jointe 170833
J'ai une erreur dans les logs, presque toutes les minutes:
2024-12-01 22:12:56.797 WARNING (MainThread) [homeassistant.components.mqtt.sensor] Ignoring invalid option received on topic 'ebusd/hmu/Status00', got '0', allowed: off, Heating

As-tu la même chose ?

  • #84
En effet, il ne les trouve pas non plus, je vais cesser de leur lancer une requête je pense...

2024-12-02 07:27:11.588 [mqtt error] read message hmu State00 not found
2024-12-02 07:27:11.588 [mqtt error] read message hmu State01 not foun d

  • #85
Si tu changes quelque chose, tiens-moi au courant, j'ai pas encore eu le temps de creuser le fonctionnement de ces CSV

  • Like
Réactions: Ulr
  • #86

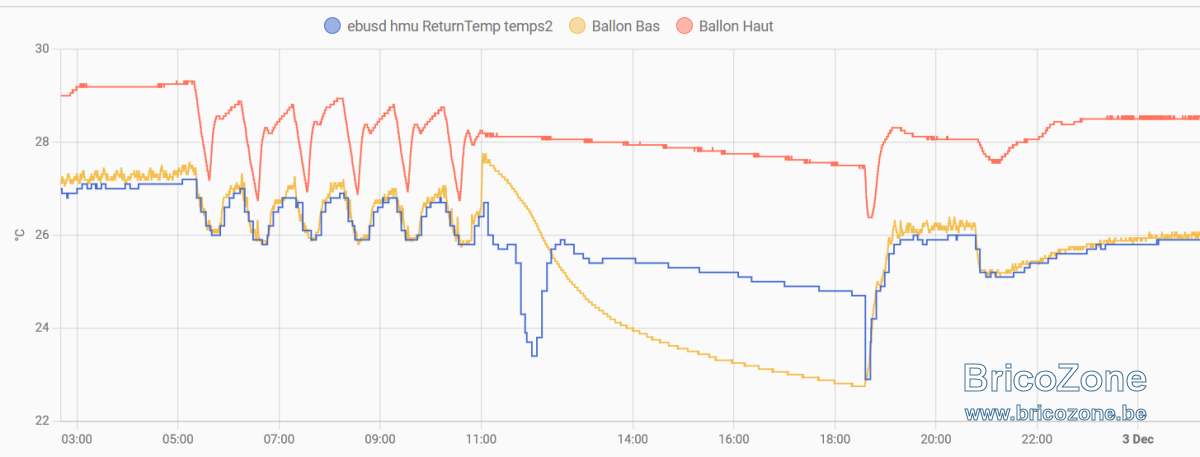

J'ai diminué le circulateur secondaire (après le ballon). Il était à fond, je l'ai descendu à 3 (sur 6).

J'ai commencé à avoir plein de cycles (environ 1h) de la PAC, avec diminution du débit d'eau à la PAC (que je n'avais jamais avant), et compresseur à 0% pendant 15 minutes par cycle. Je pense que le ballon à commencer à boucler côté PAC car pas assez de débit côté chauffage sol.

A 20:45, j'ai remis le circulateur secondaire à fond, et tout est redevenu normal, on voit bien le "drop" des températures du ballon à ce moment-là.

Le hic, c'est que j'ai fait ce test juste quand les températures ont remonté à 10°C, donc difficile de comparer un avant/après.

Je vais réessayer avec des températures plus stables.

Ce que je n'aime pas dans la situation actuelle, c'est le grand décalage entre les températures départ et retour: jusqu'à 4°C quand il fait très froid. Par contre par 5°C dehors, alors que le compresseur module à 30%, j'ai 1.5 °C entre départ et retour.


  • #87
... j'ai envie de dire que ces cycles sont normaux avec cette température extérieure elevée et le faible besoin avec une courbe si basse, la mienne s'est comportée pareil
https://emoncms.org/app/view?name=A...92&mode=power&start=1733053200&end=1733189340

mes premiers constats sont :

au dessus de 7° ext, elle cycle car à son minimum , l'eau de départ est (chez moi) supérieur de 0,5 à 1°C à la demande, et donc l'integrale énergie monte à 0° où elle coupe, puis rechute à -60° selon la diff de t° entre le départ et la demande

entre 7° et 0° elle module en continu

sous 0°, des dégivrages, mais chaque fois nous avions quasi du brouillard, un temps très très humide et donc elle givrait assez rapidement alors que la puissance demandée n'était pas le max.
https://emoncms.org/app/view?name=A...92&mode=power&start=1733255160&end=1733328840
je suis impatient de voir par -5° avec un temps sec.

en effet, le DT est plutôt entre 2° et 3° , rarement 4° lorsqu'en continu hors dégivrage

Dernière édition:
  • #88
J’ai essayé de suivre les instructions pour modifier les CSV parce qu’il manque effectivement énormément de données avec la configuration en ligne, mais toutes mes tentatives d’utiliser des CSV locaux ont échoué. Dès que je renseigne un configpath, je n’ai plus une seule donnée reconnue. Je reçois juste le résultat du scan qui indique les appareils sur le bus, et l’uptime d’ebusd. Les logs indiquent toutes les valeurs qui ne sont pas reconnues (toutes :oops:) alors que sans le paramètre configpath, je vois une série de données reconnues.

Pourriez-vous m’indiquer comment ebusd est configuré avec l’intégration HA ? Peut-être la sortie d’un "ps -ef | grep ebusd" ?

  • #89
J’ai essayé de suivre les instructions pour modifier les CSV parce qu’il manque effectivement énormément de données avec la configuration en ligne, mais toutes mes tentatives d’utiliser des CSV locaux ont échoué. Dès que je renseigne un configpath, je n’ai plus une seule donnée reconnue. Je reçois juste le résultat du scan qui indique les appareils sur le bus, et l’uptime d’ebusd. Les logs indiquent toutes les valeurs qui ne sont pas reconnues (toutes :oops:) alors que sans le paramètre configpath, je vois une série de données reconnues.

Pourriez-vous m’indiquer comment ebusd est configuré avec l’intégration HA ? Peut-être la sortie d’un "ps -ef | grep ebusd" ?
/usr/bin/ebusd --scanconfig --configpath=/mnt/syno/HA/CSV/ --device=ens:172.19.3.65:9999 --mqtthost=172.19.3.12 --mqttport=1883 --mqtttopic=ebusd/%circuit/%name --mqttint=/mnt/syno/HA/nmqtt-hassio.cfg --mqttjson --mqttuser=HA --mqttpass=

  • #90

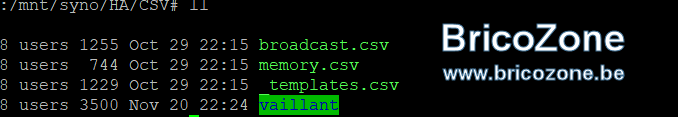

Et le config path pointe vers un folder dans lequel il y a 3 fichiers et un directory:

  • #92
J'ai fait une logique avec la météo, comme ça je peux arrêter la PAC en fin de nuit si la matinée s'annonce ensoleillée, et j'évite de la faire tourner par grand froid alors que je serai réchauffé par le soleil quelques heures plus tard.

Suite au retour du soleil le 28 décembre, j'ai repensé à une solution équivalente pour éviter cette surchauffe.

Je suis en mode Inf. temp. Amb. : OFF , j'avais déjà utilisé le mode décalé en essai auparavant afin d'éviter de trop chauffer lorsque nous allumons la cassette bois en soirée, malheureusement la correction dans ce cas là est trop importante et les pièces ne profitant pas de la cassette refroidissent trop.

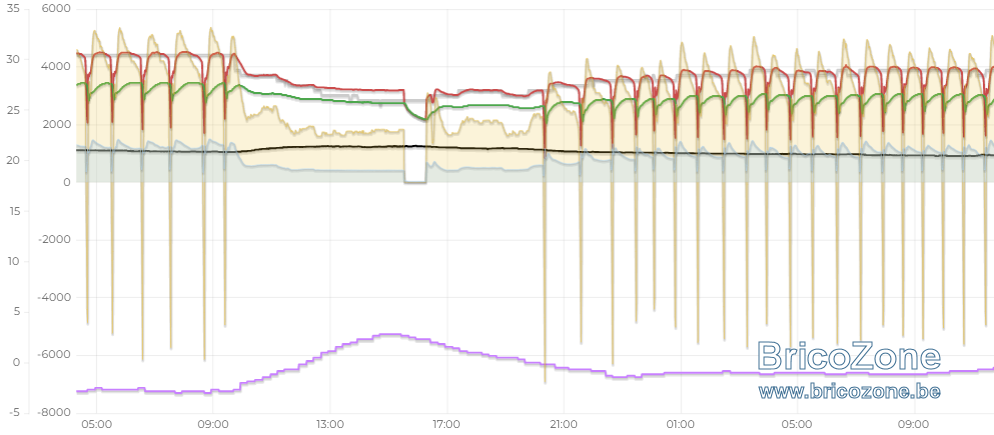

Mais ici dans le cas du soleil, toute la maison le subit. Donc ce 28 décémbre, j'ai refait un essai manuel de le passer en mode décalé. je préfère le décalé au mode thermostat ou encore à couper complétement la demande afin d'éviter de trop refroidir la masse thermique du batiment et ainsi limiter la demande lors de la relance. Mon but étant de rester le plus constant possible afin d'éviter des pics de demandes de puissances néfastent au COP.




https://emoncms.org/app/view?name=A...92&mode=power&start=1735355940&end=1735472340

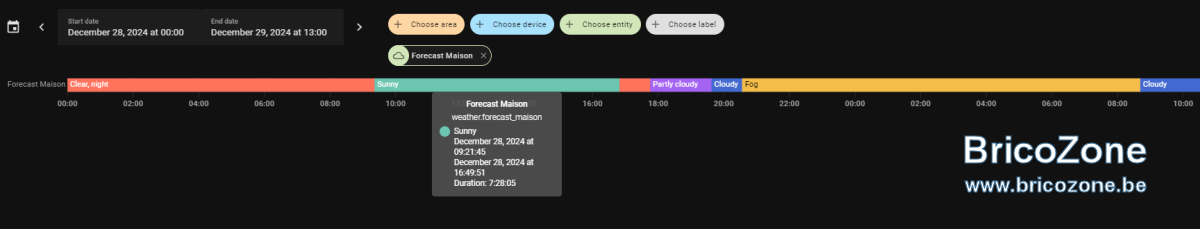

L'entité Forecast me donnant l'info Sunny, je vais l'utiliser pour créer une automation qui passe le mode en décalé lorsque Sunny est annoncé, ainsi qu'un autre qui le repasse en off lorsque Sunny n'est plus.


Plus quà attendre son retour pour tester :rolleyes:

  • #93
Pour ces puissances, avec une eau à 35°(grand max pour le sol, une VWL 125/6 serait quasiment utile pour les -10° mais elle serait beaucoup trop puissante par 0° où une VWL 75/6 suffit.
AD_4nXfsUOyZb9Chwy2UQtJlodDt_BUAqsrH-tRiZN0Znhfyc1Xo1skcnyU3Ft0XyOv-4Uz9lp0iQOjFtBq8i0cgWHpsmJfry7gcpN5YXzDMETQKqITmQOtAVXCq6sNT2kSVY1U4Mc7pfO3SeBsh0zoORULVBbFf

Autre débat concernant les puissances max annoncées des PAC Vaillant... il semblerait que ce tableau soit faux et ne tient pas compte des cycles de dégivrage...

>>>> https://community.openenergymonitor.org/t/vaillant-maximum-output-capacity-testing/27221 <<<<

J'ai fait le test hier et en effet, à plein régime à 0°C, la puissance maximale atteint 2500 W et la puissance maximale restituée 7500 W mais seulement 4,6 kW en moyenne durant ces 2,5 heures. Il y avait aussi 99% d'humidité extérieure, le pire des scénarios...



Soit, pour l'instant, elle tient bon et nous n'avons pas froid, COP tire un peu la tronche lorsque sous 0°C, SCOP depuis novembre est à 4,17 on reste bien

Dernière édition:
  • #94
Autre débat concernant la puissance max annoncées des PAC Vaillant... il semblerait que ce tableau soit faux et ne tient pas compte des cycles de dégivrage...

>>>> https://community.openenergymonitor.org/t/vaillant-maximum-output-capacity-testing/27221 <<<<

J'ai fait le test hier et en effet, à plein régime à 0°C, la puissance maximale atteint 2500 W et la puissance maximale restituée 7500 W mais seulement 4,6 kW en moyenne durant ces 2,5 heures. Il y avait aussi 99% d'humidité extérieure, le pire des scénari ...



Soit, pour l'instant, elle tient bon et nous n'avons pas froid, COP tire un peu la tronche lorsque sous 0°C, SCOP depuis novembre est à 4,17 on reste bien
J'ai fait des calculs similaires, et j'obtiens la même conclusion.

C'est embêtant pour le dimensionnement, car c'est justement sous zéro que le dimensionnement joue, et là, on perd presque 30% de l'énergie annoncée (ou espérée). Donc, il faut vraiment en tenir compte pour le dimensionnement, et si c'était à refaire, je prendrais la 75.

  • #95
L'entité Forecast me donnant l'info Sunny, je vais l'utiliser pour créer une automation qui passe le mode en décalé lorsque Sunny est annoncé, ainsi qu'un autre qui le repasse en off lorsque Sunny n'est plus.
Peux-tu détailler comment tu fais pour créer le forecast_home ?

  • #96
Dernière édition:
  • #98

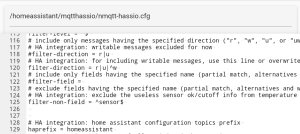

Oui, en modifiant le fichier mqtt-hassiot.cfg

Ici le mien, j'ai retiré le # de la ligne contenant le filtre W pour écrire et l'ai placé sur celle ne le contenant pas ... Mais donc toutes les entités qui sont devenues modifiables ont disparus dans HA et de nouvelles ont été créées :confused: mais comme le bénéfice est plus important que la perte, je m'en suis remis ;)

1000019487.jpg 1000019485.jpg 1000019483.jpg

  • #99
J'ai juste créer une automation via Home Assistant qui passe en loi d'eau compensée lorsque la température intérieure passe sous la consigne.
Peux-tu mettre une exemple de ton code ?

Le problème que j'ai ici:

Soleil aujourd'hui et grand froid. La PAC s'éteint préventivement le matin, grâce à mon script de détection de soleil futur.
Elle reste éteinte toute la journée, car grand soleil, donc chaud dans la maison.
Le ballon refroidit toute la journée dans ma cave, il descend à 21/23°C.
À 18h, la température intérieure repasse sous la consigne, la PAC redémarre, et là c'est le drame: 5h après le redémarrage de la PAC, le haut de ballon n'est toujours qu'à 34°C alors que la température extérieure chute (déjà -2°C). Et la maison continue à se refroidir.
Il me faudrait 38°C dans le ballon pour arriver à la consigne, et je ne suis pas sûr de les atteindre cette nuit, on prévoit -9°C.

J'ai mis le seuil de déclenchement de la résistance de soutien à partir de -7°C. Elle va peut-être démarrer cette nuit, on verra.

Je me demande s'il ne faudrait pas que je trouve un moyen de maintenir le ballon à température, pour éviter que la PAC doive le réchauffer. Par exemple en coupant le circulateur sol quand la consigne est atteinte, mais en laissant tourner la PAC à bas régime (pas sûr que ce soit possible).

  • #100
j'expérimente aussi...

l'automation qui active ( elle inclut aussi le cas ou la t° amb passe sous la consigne pour booster si necessaire graàce à ce mode "décalé") :

alias: If Sunny or T Amb below > th. Modulating
description: ""
triggers:
- trigger: state
entity_id:
- weather.forecast_maison
from: null
to: sunny
- trigger: numeric_state
entity_id:
- sensor.living_by_vrc700
below: number.ebusd_b7v_z1actualroomtempdesired_tempv
conditions:
- condition: numeric_state
entity_id: sensor.t_ext_vaillant
below: number.ebusd_b7v_hc1summertemplimit_tempv
actions:
- action: select.select_option
metadata: {}
data:
option: modulating
target:
entity_id: select.ebusd_b7v_hc1roomtempswitchon_rcmode
mode: single


celle qui désactive lorsque Sunny n'est plus ( y'en a une autre si T amb repasse au dessus de consigne SAUF si sunny ) :

alias: If not Sunny > th. off
description: ""
triggers:
- trigger: state
entity_id:
- weather.forecast_maison
from: sunny
to: null
conditions: []
actions:
- action: select.select_option
metadata: {}
data:
option: "off"
target:
entity_id: select.ebusd_b7v_hc1roomtempswitchon_rcmode
mode: single

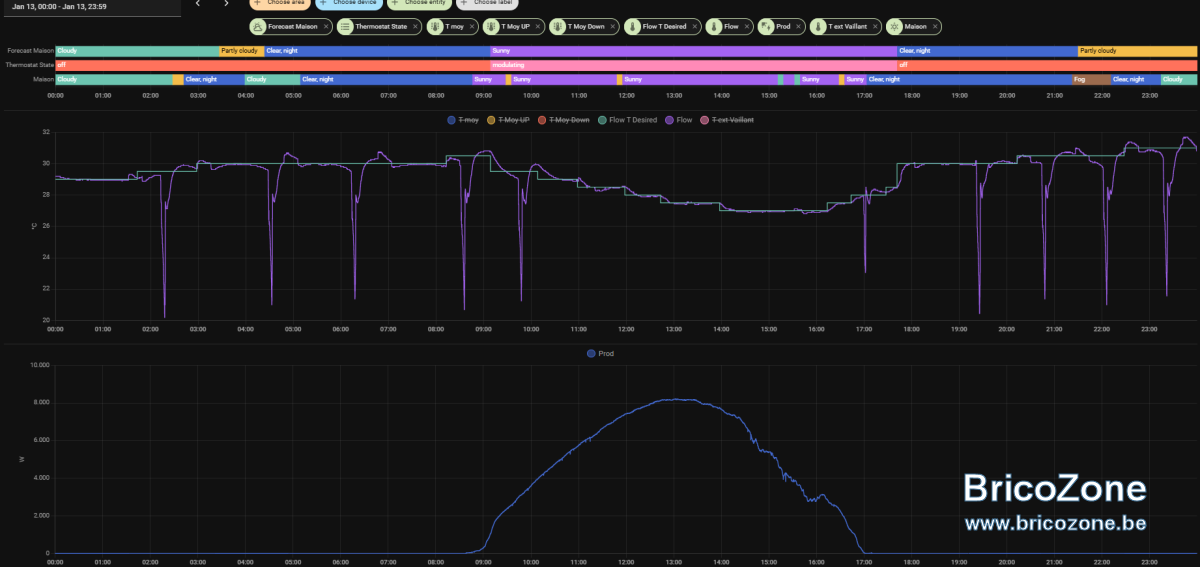

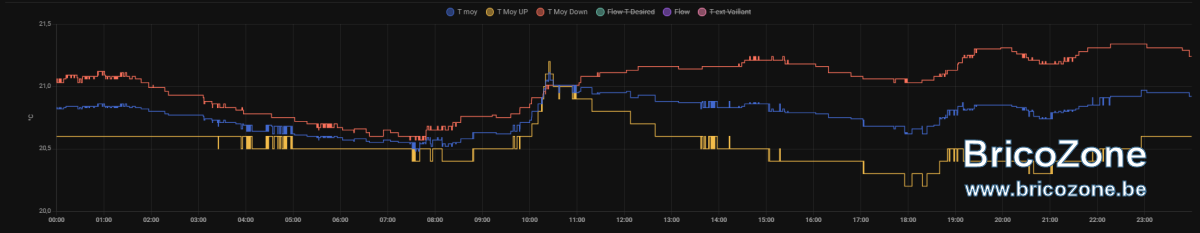

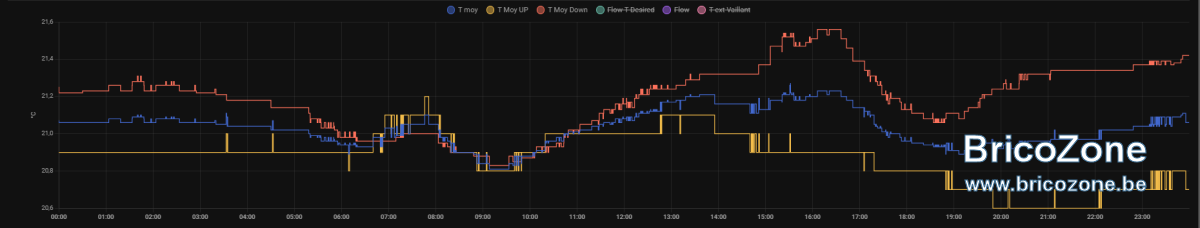

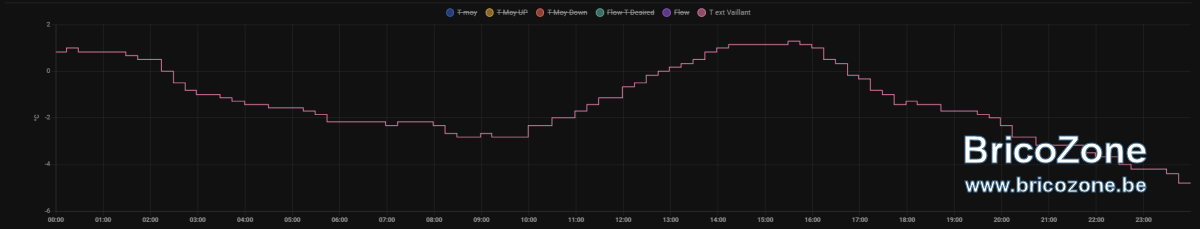

Voici la journée d'hier :





Petit rappel, nous faisons une flambée le soir , donc T moy down qui est le RDC le subit, T moy UP est l'étage et T Moy est moyenne de tout.

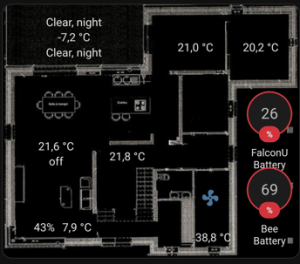

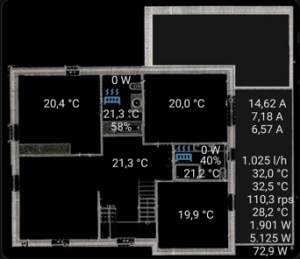

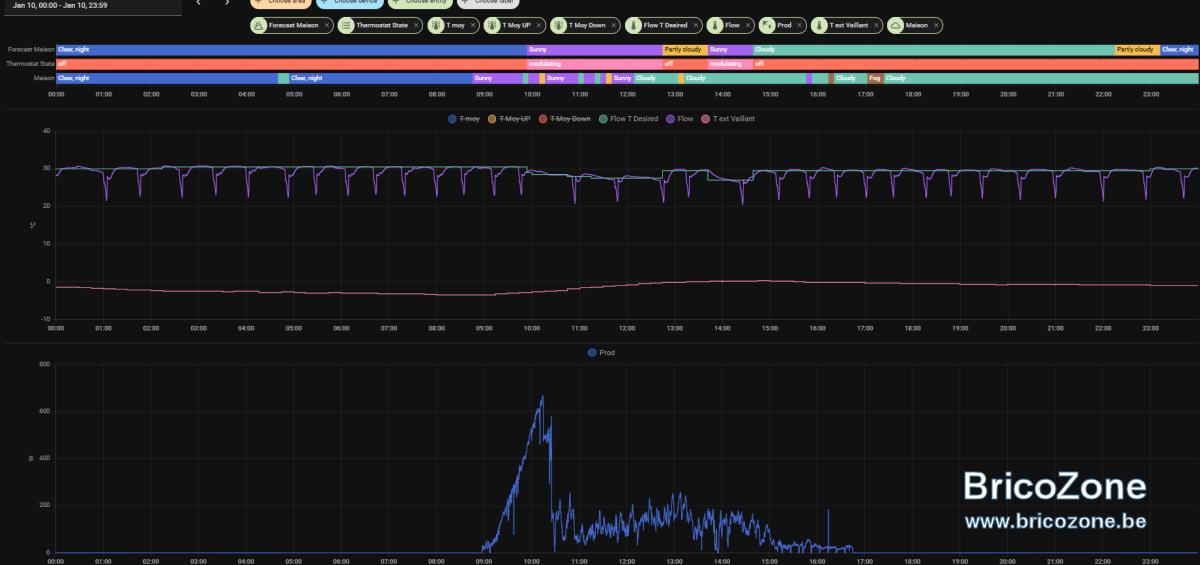

Vue d'ensemble ce matin 8:30 :
upload_2025-1-14_9-49-3.png upload_2025-1-14_9-49-25.png

  • .. Je l'avais ajoutée lorsque je me suis mis à HA, je remarque que c'est d'origine Norvégienne... Les valeurs ne sont pas fausses... Je vais regarder pour intégrer celle de l'IRM et comparer
    https://github.com/jdejaegh/irm-kmi-ha?tab=readme-ov-file
    l'intégration de l'IRM est la 3ème ligne "Maison", pour l'instant je préfère celle des Norvégiens qui est la première, elle est beaucoup moins variable que celle de l'IRM qui changerait trop souvent sans raison l'état provoquant alors des relances inutiles trop tôt et trop fréquement, autre exemple la journée du 10 janvier
  • sinon concernant hier, le soleil a bien fait son taf et la température intérieure est montée alors que la PAC avait bien réduit ses apports

Dernière édition:
