Autoconstruction Piscine - 9m x 4m

olol · 24 Février 2021

Bonjour à tous,

Cela fait déjà quelque temps que j'arpente ce forum à la recherche de réponse à toutes mes questions concernant la construction de ma futur piscine.

J'ai décidé d'ouvrir une nouvelle discussion car certaines questions restent sans réponse, et je souhaiterai également recueillir votre avis sur quelques sujets.

Voici le contexte du projet :

Autoconstruction par un pur amateur ;
Dimension de la piscine 9m x 4m ;
Profondeur de 1m20 pour le petit bassin, avec une pente de 10% jusqu'au 1m80 du grand bassin ;
Terrain argileux, mise en place d'un "hérisson" 15cm avec un drain et puits de décompression ;
Utilisation de blocs Stepoc 24cm pour les murs ;
Escalier trois marches. Deux marches de pleine largeur, la deuxième marche fera office de plage immergée, et la troisième dans l'angle ;
Pose d'un liner simple de préférence en 85/100 ;
Deux skimmers miroir, trois refoulements, une prise balais/robot, une bonde bas de parois, deux lampes ;
Encore aucune idée pour la partie pompe, filtration, traitement chimique, chauffage ;

J'ajoute une image du schéma de la piscine :

Voici les questions :

Comme le petit bassin ne fait que 1m20 de profondeur, j'ai imaginé ne faire que trois marches de 30cm pour l'escalier.
Nous souhaitons une plage immergée, mais pas à raz de l'eau. Nous l'avons donc positionnée sur la deuxième marche.
Pour éviter les plis dans le liner au niveau de la première marche, nous allons installer des skimmers mirror pour élever au maximum le niveau d'eau. Le niveau de l'eau sera donc à -5cm de l’arase.
Viens maintenant la question des bouches de refoulement.

Puis-je les mettre sur la contre marche de la première marche, en vert sur le schéma ? Sachant qu'il n'y aura que 25cm d'eau au dessus de cette première marche.
Ou alors, je dois les mettre plus bas, càd sur la contre marche de la deuxième marche, en rouge sur le schéma ? Mais alors comment faire pour les passes parois, puisque je devrai traverser la largeur du bloc Stepoc 24cm + la profondeur de la première marche 30cm. Existe t-il des passes parois de plus de 55cm ? QUID en cas de fuite ?

La seconde question concerne la bonde du bas de parois. Compte tenu que mon bassin est en pente et que les skimmers seront installés sur le mur de la plus grande profondeur, ou puis-je installer l'aspiration bas de parois ?
Je ne souhaite pas installer de bonde de fond, mais je suis convaincu de la nécessité et du bien fait d'une aspiration dans le fond de l'eau.

Dois-je placer la bonde sur le mur du fond, en rouge sur le schéma, là ou seront installés les skimmers ?
Ou alors sur une des parois latérale, en vert sur le schéma ?
J'imagine qu'installer cette bonde ailleurs qu'au point le plus bas n'a pas réellement de sens.

Voila les deux premières questions pour lesquelles je souhaiterai vos avis.
D'autre questions restent en suspens, mais je préfère clôturer celles-ci avant d'aborder d'autres sujets.

Merci pour votre aide.
Bonne soirée.

Jabra · 24 Février 2021

bonsoir,

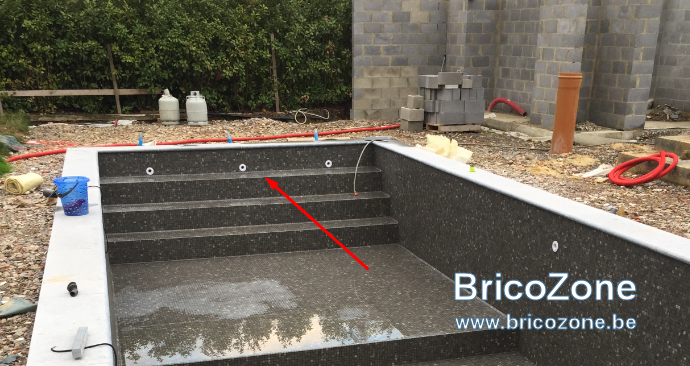

Perso, j'ai 3 marches pour petite profondeur d'un mètre 20 et j'ai placé les refoulement juste au dessus de la première marche et aucun soucis. L'eau arrive à 5cm des margelles. Ce sont les skimmer qui définissent la hauteur du niveau d'eau.

Attention, les skimmer miroirs font 90 cm de large et dans la doc, ils disent de mettre une structure au dessus (béton). je ne l'ai pas fait et j'ai mis des margelle en pierre bleu de 120 cm de large (épaisseur 4 cm) collés directement dessus et aucun soucis après 4 ans.

Pour la bonde, pourquoi ne pas la mettre au fond. il suffit de passer un tuyau soupe en dessous des paillasses et de la fixer de niveau avec du mortier avant coulage du béton.

Chez Béton de la lomme, ils peuvent vous fournir un plan de pose / ferraillage, les blocs et tout le ferraillage plié.
Vous payerez par contre un peu plus cher que si vous achetez vous même les blocs et les aciers.
Sinon Acier Grosjean étaient les moins cher.

Bonne aventure...

olol · 24 Février 2021

Bonsoir Jabra,

Merci beaucoup pour ces informations

Jabra a dit:
Perso, j'ai 3 marches pour petite profondeur d'un mètre 20 et j'ai placé les refoulement juste au dessus de la première marche et aucun soucis. L'eau arrive à 5cm des margelles. Ce sont les skimmer qui définissent la hauteur du niveau d'eau.

D'accord, donc je pourrai installer les refoulements sur la contre marche de la première marche (en vert sur mon schéma). Il n'y aura aucun problème à ce qu'ils soient immergés d'une dizaine de centimètre ?

Jabra a dit:
Attention, les skimmer miroirs font 90 cm de large et dans la doc, ils disent de mettre une structure au dessus (béton). je ne l'ai pas fait et j'ai mis des margelle en pierre bleu de 120 cm de large (épaisseur 4 cm) collés directement dessus et aucun soucis après 4 ans.

A quoi servent les skimmers miroir si nous devons mettre une structure en béton par dessus ? Il me semblait que le but de ces skimmers était justement d'être au plus pres de l'arase pour élever au maximum le niveau de l'eau ?

Jabra a dit:
Pour la bonde, pourquoi ne pas la mettre au fond. il suffit de passer un tuyau soupe en dessous des paillasses et de la fixer de niveau avec du mortier avant coulage du béton.

Je ne me sens pas à l'aise avec l'installation d'une bonde de fond. Je ne compte pas vider régulièrement la piscine, et même si je devais le faire, j'utiliserai une pompe vide cave pour les derniers centimètres sous la bonde bas de parois.

Jabra · 25 Février 2021

Bonjour,
Pour les refoulements, je crois que les miens sont à 17cm sous l'eau (avec buse orientable). Finalement, le but est de pousser les crasses en surface vers les skimmers. Donc selon moi pas de soucis.
Je les ai également mis face au vent (alors que déconseillé dans mes lectures) et aucun soucis. Je ne voulais pas avoir les skimmer dans l'escalier.

Pour les skimmers, effectivement mon but était d'avoir la ligne d'eau le plus haut possible. Donc grosse déception à la lecture du mode d'emploi quand je les ai reçus... J'ai finalement pris le risque de mettre de grande margelles au dessus (sans rond à béton ou autre, juste le mortier) et aucun soucis. Les margelles font 120cm et dépasse donc de chaque côté du skimmer.
La piscine a été finie en 2017.

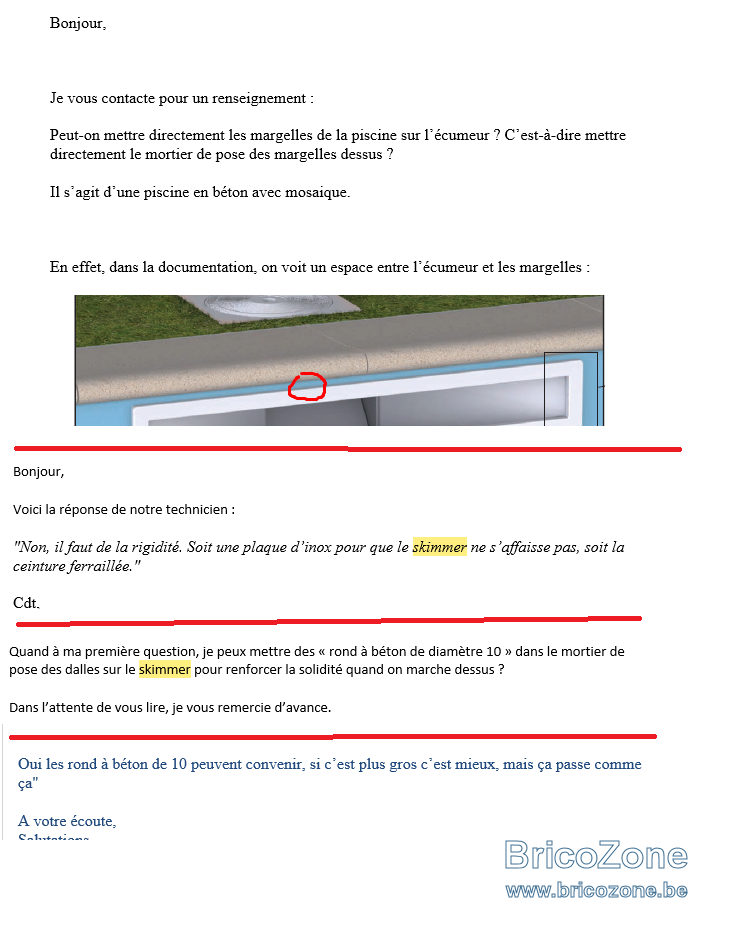

Voici mon échange avec le service technique de Weltico (écumeur 800).

Quant à la bonde de fond, je crois que le but est surtout d'avoir une bonne circulation de l'eau dans la piscine et pas dans un but de la vider...

olol · 25 Février 2021

Bien le bonjour,

Jabra a dit:
Pour les skimmers, effectivement mon but était d'avoir la ligne d'eau le plus haut possible. Donc grosse déception à la lecture du mode d'emploi quand je les ai reçus... J'ai finalement pris le risque de mettre de grande margelles au dessus et aucun soucis. Les margelles font 120cm et dépasse donc de chaque côté du skimmer.

En effet, la dénomination skimmer miroir perd tout son sens, si nous devons ajouter un renfort (une épaisseur) sur le dessus de celui-ci.

Jabra a dit:
Quant à la bonde de fond, je crois que le but est surtout d'avoir une bonne circulation de l'eau dans la piscine et pas dans un but de la vider...

Oui tout à fait d'accord, et j'espère pouvoir réaliser cette circulation grâce à une bonde de bas de paroi, sans que celle-ci soit nécessairement au sol.

Bonne journée.

olol · 28 Février 2021

Bonjour,

Hors mis l'avis positif de Jabra quant au positionnement des buses de refoulement à une profondeur d'une dizaine de centimètre, personne n'a de contre indication à les mettre si prés de la surface d'eau ?
Si je devais les mettre au niveau de la deuxième marche, comment faire pour traverser une parois de plus de 54cm (24cm de bloc + 30cm largeur première marche) ?

J'ai une autre interrogation, cette fois-ci par rapport aux skimmers.
Pour avoir suffisamment d'eau sur le liner de la première marche et ainsi éviter les plis, je compte mettre des skimmers miroir.
Cependant, j'ai deux enfant à qui je ne peux pas demander de ne pas s'amuser à faire des vagues dans la piscine. J'ai peur, compte tenu du niveau d'eau proche de l'arase, que la piscine déborde régulièrement.
Est-ce un problème ?

Je dois donc mettre en balance la profondeur de l'eau entre un niveau proche de l'arase pour éviter les plis sur la première marche, et un niveau d'eau plus bas (standard) pour éviter les débordements lorsqu'on joue dans la piscine...

Merci pour votre aide.
Bonne journée.

lasolue · 28 Février 2021

Bonjour,
Je me permets d'intervenir pour une question un peu hors sujet.
Je suis en train de planifier aussi la construction d'une piscine.
Pour les blocs stepoc, les différents fournisseurs contactés me conseilles des blocs de 20 et pas de 24 comme vous.
A votre avis, 20 est-ce suffisant (piscine de 9 x 3,5 x 1,5) Je compte remblayer entre les murs et la terre avec du stabilisé à 100kg de ciment ?
Merci

olol · 28 Février 2021

Bonjour lasolue,

Avant tout, je ne suis pas un professionnel.

lasolue a dit:
Pour les blocs stepoc, les différents fournisseurs contactés me conseilles des blocs de 20 et pas de 24 comme vous.
A votre avis, 20 est-ce suffisant (piscine de 9 x 3,5 x 1,5) Je compte remblayer entre les murs et la terre avec du stabilisé à 100kg de ciment ?

Je pense que les dimensions des blocs dépendent des forces exercées sur le mur ainsi que de la hauteur de ceux-ci. Pour une piscine complètement enterrée, les forces exercées à l’intérieur du mur doivent avoisiner les forces exercées sur l'extérieur du mur (sauf quand on vide la piscine).

Dans mon cas, construction avec pente, j'ai 1m80 de profondeur dans le grand bassin. Je préfère donc ne pas prendre de risque et travailler avec des blocs de 24cm.

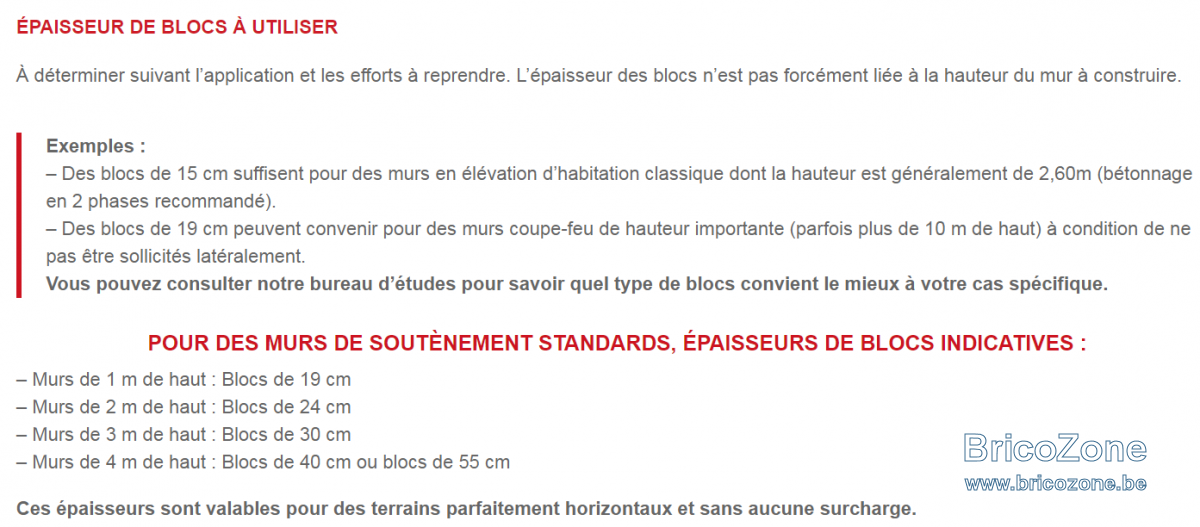

Voici quelques indications sur le site de Béton de la Lomme :

Le mieux est donc de contacter Béton de la Lomme pour avoir leur avis.

Bonne journée.

lasolue · 28 Février 2021

olol a dit:
Bonjour lasolue,

Avant tout, je ne suis pas un professionnel.

Je pense que les dimensions des blocs dépendent des forces exercées sur le mur ainsi que de la hauteur de ceux-ci. Pour une piscine complètement enterrée, les forces exercées à l’intérieur du mur doivent avoisiner les forces exercées sur l'extérieur du mur (sauf quand on vide la piscine).

Dans mon cas, construction avec pente, j'ai 1m80 de profondeur dans le grand bassin. Je préfère donc ne pas prendre de risque et travailler avec des blocs de 24cm.

Voici quelques indications sur le site de Béton de la Lomme :

Voir la pièce jointe 89727

Le mieux est donc de contacter Béton de la Lomme pour avoir leur avis.

Bonne journée.

Merci

Géronimo · 28 Février 2021

Juste deux réflexions en passant:
-C'est pas gênant pour faire des longueurs d'avoir un escalier sur toute la petite largeur?
-Il existe des liners préformés, mais pas dans toutes les formes évidemment. Ces liners, fait en série, sont donc moins cher. C'est un choix que vous avez écarté?

olol · 1 Mars 2021

Bonjour Géronimo,

Merci pour ton intervention.

Géronimo a dit:
-C'est pas gênant pour faire des longueurs d'avoir un escalier sur toute la petite largeur?

Nous ne sommes pas de ceux qui vont à la piscine pour faire des longueurs, mais plutôt pour se rafraîchir durant les fortes chaleurs et surtout pour flemmarder

Sur les forums, je vois que les gens apprécient leur plage immergée...

Géronimo a dit:
-Il existe des liners préformés, mais pas dans toutes les formes évidemment. Ces liners, fait en série, sont donc moins cher. C'est un choix que vous avez écarté?

Je n’étais pas au courant de l’existence de liners préformés

Personnellement, n’étant pas maçon, ni professionnel de la construction, je pense qu'il me sera compliqué d'adapter la taille de la maçonnerie en fonction du liner. Je préfère commander un liner sur mesure, plutôt que de m’épuiser pour avoir des murs "tip-top" au centimètre pres.

Bonne journée.

Géronimo · 1 Mars 2021

Mon beau-frere a fait sa piscine lui-même. Le trou. La maçonnerie. Et la galère pour trouver son liner...

Certaines piscines se vendent "en kit": selon dimension, on reçoit les stepoc, les skimmers, accessoires, bonde, filtres, pompes... et liner.

baziles18 · 1 Mars 2021

Géronimo a dit:
Mon beau-frere a fait sa piscine lui-même. Le trou. La maçonnerie. Et la galère pour trouver son liner...

Certaines piscines se vendent "en kit": selon dimension, on reçoit les stepoc, les skimmers, accessoires, bonde, filtres, pompes... et liner.

C'est très facile de trouver des types qui soudent du liner armé à mesure.

Tarif autour des 40€ tvac/m2

Jabra · 1 Mars 2021

Ce qui fait 2780 euro pour la piscine 9/3,5 hauteur 1,5
Par contre, si c'est avec la fourniture du liner armé 150/100, ce n'est vraiment pas cher.
En général, c'est presque le double du prix pour du liner armé 150/100

vété · 1 Mars 2021

olol a dit:
Bonjour,

Hors mis l'avis positif de Jabra quant au positionnement des buses de refoulement à une profondeur d'une dizaine de centimètre, personne n'a de contre indication à les mettre si prés de la surface d'eau ?
Si je devais les mettre au niveau de la deuxième marche, comment faire pour traverser une parois de plus de 54cm (24cm de bloc + 30cm largeur première marche) ?

J'ai une autre interrogation, cette fois-ci par rapport aux skimmers.
Pour avoir suffisamment d'eau sur le liner de la première marche et ainsi éviter les plis, je compte mettre des skimmers miroir.
Cependant, j'ai deux enfant à qui je ne peux pas demander de ne pas s'amuser à faire des vagues dans la piscine. J'ai peur, compte tenu du niveau d'eau proche de l'arase, que la piscine déborde régulièrement.
Est-ce un problème ?

Je dois donc mettre en balance la profondeur de l'eau entre un niveau proche de l'arase pour éviter les plis sur la première marche, et un niveau d'eau plus bas (standard) pour éviter les débordements lorsqu'on joue dans la piscine...

Merci pour votre aide.
Bonne journée.

Salut. Pourquoi alors ne pas remonter l'arase? La ligne d'eau est un plus basse par rapport à l'arase et il y a assez d'eau sur la première marche. La seule chose qui change, c'est qu'il faut descendre une marche un peu plus grande pour descendre dans l'eau

Jabra · 1 Mars 2021

Même si le niveau d'eau est trop haut, la piscine ne débordera pas avec les vagues car si les margelles débordent de quelques cm dans la piscine, elles cassent les vagues.

olol · 2 Mars 2021

Bonjour à tous,

vété a dit:
Salut. Pourquoi alors ne pas remonter l'arase? La ligne d'eau est un plus basse par rapport à l'arase et il y a assez d'eau sur la première marche. La seule chose qui change, c'est qu'il faut descendre une marche un peu plus grande pour descendre dans l'eau

Je trouvais qu'une marche de 30cm était déjà assez haute. Je voulais donc trouver le compromis entre la hauteur de la première marche et la profondeur sous eau suffisante pour éviter les plis

Jabra a dit:
Même si le niveau d'eau est trop haut, la piscine ne débordera pas avec les vagues car si les margelles débordent de quelques cm dans la piscine, elles cassent les vagues.

ok, ca me rassure par rapport au niveau d'eau proche de l'arase.

Merci pour vos réponses précieuses.
Bonne journée.

Jabra · 2 Mars 2021

Je trouve que plus le niveau d'eau est haut, plus belle est la piscine... et agréable.
En effet, quand on nage, c'est plus sympa de voir à l'extérieur dans le jardin que le mur de la piscine.
Et j'avais la même crainte que vous et finalement pas de soucis. Le seul truc qui met de l'eau dehors, c'est quand les enfants sautent. En une après-midi, à plusieurs, ils peuvent en sortir des litres !!! et donc chez moi, saut interdit.

olol · 5 Mars 2021

Bonsoir à tous,

Me voici face à une nouvelle question.
Je suis dans une région ou la terre est très argileuse. Je compte donc placer un drain (périphérique et sous le radier) reliés à un puits de décompression.

Pour cela, je compte enfuir le tuyau de drainage dans 15cm de gravier.
Comme mon bassin contiendra une pente, je dois donc utiliser du concassé que je viendrai damer pour qu'il ne dévale pas la pente.

Ma question est : quel type/dimension de gravier dois-je utiliser ?
J'imagine que du 0/32 ou 0/xx est à proscrire compte tenu que je souhaite que cette couche soit la plus drainante possible.
J'ai pensé commander du 6/14. Est-ce un bon calibre ? Sachant que je vais devoir le damer pour pouvoir installer mes blocs à bancher sur des plots de fondation. Il faut donc que cette couche de fondation soit la plus plane possible.

Merci pour votre aide.
Bonne soirée et bon weekend.

olol · 9 Mars 2021

Bonjour,

Personne n'a d'avis sur le calibre des graviers à utiliser dans le cas de fondations drainantes ?

Bonne journée.
