Ludo_

Ludo_

  • #1
Hello,

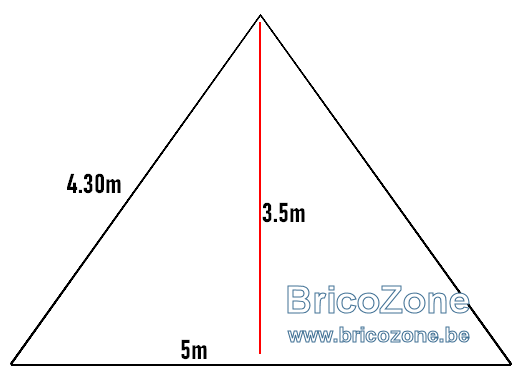

J'envisage de construire un abris de jardin en forme de "tipi" (2 pans de toiture qui vont jusqu'au sol).

La hauteur du sol au faîte serait de 3,5m et la base serait de 5m.
Les 2 pans de toiture seraient donc de 4,30m environ.


Voici quelques infos afin d'estimer le poids de la toiture :
- Les poutres iront du sol jusqu'au faîte et n'auront 2 appuis (sur le sol et entre elles, au faîte).
- A l'extérieur, je mettrai de l'OSB (ou autre panneau de ce style), un film de sous-toiture, des lattes et contre-lattes sur lesquelles seront fixés des panneaux-tuiles.
- Entre les poutres, il y aura de l'isolation (épaisseur suivant l'espace dispo) style laine de roche ou de verre.
- A l'intérieur, il y aura un pare vapeur et une finition en OSB ou lambris en bois.

Sans certitude, il se pourrait que j'ajoute une petite mezzanine qui devrait permettre de supporter le poids de caisses.
Dans ce cas, je fixerais les poutres d'un pan de toiture à l'autre, le sol serait en OSB.

Quelle section (63*175, 38*225, autre ?) dois-je prévoir pour les poutres qui composeront la charpente, et quel espacement (45, 60cm, autre ?) ?
Si j'ajoute la mezzanine, dois-je prévoir une section plus importante et/ou un espacement plus petit ?

Un tout grand merci d'avance pour votre aide :-)

Belle journée,
Ludo

  • #2
Je n'ai pas les compétences pour les sections de la charpente.
Par contre, pour le contreventement - parepluie , je ne choisirais pas de l'OSB mais un panneau perméable à la vapeur d'eau type Agepan DWD 16 mm ou équivalent.

  • #3
Juste pour alimenter la discussion.;)
Quelle est la destination de cet abri ?
La forme triangulaire n'est pas, disons, très "pratique".
Dans cette configuration la largeur utile confortable ( 2 mètres de haut ) ne serait que de +/- 2 mètres de large sur les 5 disponibles.
Ne serait-il pas utile de remonter la base du triangle d'une cinquantaine de centimètres suivant le principe des tentes canadiennes :

  • #4
Comme notre jardin est un peu inhabituel (sorte de sous-bois, avec de grands arbres), nous voudrions quelque chose d'atypique :-)
Nous avons déjà eu l'occasion de voir quelques maisons fabriqués de cette manière et ça nous plait.

On sait très bien qu'au niveau espace intérieur, ce n'est pas la forme idéale, mais cela ne nous dérange pas :-)

  • #5
Tu devrais quand même eviter que les poutres touchent le sol.
Un compromis entre ton dessin, et la tente canadienne,,en faisant deborder le toit du muret.
Ne serait-ce qu'un bloc avec tes poutres encastrées dedans et le panneau qui deborde de presque 20cm.

En section , je choisirais la première.
Mais je ferais des "fermes" tous les 2 m, 2,50m, er des chevrons horizontaux.
L'écart en fonction des longueurs des chevrons..
Un rappel entre les deux pentes a hauteur de ta "mezzanine" pour rigidifier.

Si il n'y a pas d'activité de vie je ne vois pas l'utilité du oare vapeur

A mon sens, c'est joli, mais ça ne sera vraiment pas pratique. Voire tres inconfortable.
Tu vas perdre plus de la moitié de la surface .
1,75 m de hauteur a 1,25m du centre.
Éventuellement des étagères a partir de la, mais 60 cm de profondeur c'est presque un maximum.
Il resterait ce triangle a 60 cm du bord et de 87 de haut.
Une tondeuse, une brouette, quelques outils couchés...mais rien grand chose de plus
Aucune surface verticale pour pendre des outils...

  • #6
Hello,

Comme dit ci-dessus, nous sommes conscients des inconvénients et ceux-ci ne nous dérangent pas ;-)

Nous avons actuellement un vieil abris de jardin de 4m² qui tombe en ruine et qui est inutilisé... On ne peut qu'y gagner :-)

Les poutres ne toucheront pas le sol extérieur mais le sol de l'abris qui sera un plancher isolé. L'abri sera sur des pilotis pour éviter tout contact du bois avec le sol.

La toiture sera isolée, et faire des fermes tous les 60cm (ou 45cm si nécessaire) me semble plus simple pour l'isolation et fixer les panneaux intérieurs/extérieurs. De plus, en cas de mezzanine (ce qui n'est pas encore certain), cela me permet de fixer plus facilement le plancher de la mezzanine aux fermes. Cette solution me semble bien plus simple à mettre en oeuvre pour moi.

Par ailleurs, je compte faire des armoires des 2 côtés dans les pentes du sol jusqu'à environ 1,30m de hauteur, ce qui laisserait un espace au milieu de 2,5 à 3m de large, sur 4m de profondeur, avec une hauteur de 1,3m à 3,3m environ.
L'espace avec 2m de hauteur minimum sera de 2m sur 4m. C'est plus que suffisant pour nos besoins.

Nous ne stockerons ni tondeuse, ni brouette dans cet abris ;-)
Il servira plutôt pour entreposer quelques caisses/affaires et se détendre ou jouer (enfants).

Belle journée,
Ludo

  • #7
Pour le calcul des chevrons et de l'entraxe, tu peux aller voir le logiciel de calcul sur le site infobois. (https://www.houtinfobois.be/informa...ciels-de-calcul/calcul-de-toitures-inclinees/)
J'ai fait le calcul pour des chevrons résineux 38x235, il donne un entraxe de 60 cm avec une couverture en tôle.
J'ai pris un poids surfacique arbitraire de 5kg/m² pour la tôle.
Pas de sous toiture ni d'isolation.
Ce n'est pas un calcul d'ingénieur mais ça donne déjà une idée.

  • #8
Ludo_ a dit:
faire des fermes tous les 60cm (ou 45cm si nécessaire) me semble plus simple pour l'isolation et fixer les panneaux intérieurs/extérieurs
Cliquez pour agrandir...

Comment comptes tu faire pour les entraits?

  • #12
Faîte

Pied de toit


Montage :


Il n'y a pas à proprement parler d'entraits au niveau du sol .
Ils sont inclus dans le plancher .
Les solives moisées font office d'entrait inférieur.
Et en "haut", si la cabane est petite, ils ne sont pas nécessaires.

Dernière édition:
  • #15
A.L. a dit:
mais il n'a pas précisé la façon dont il compte la mettre en œuvre
Cliquez pour agrandir...

J'ai compris que les fermes allaient poser sur le plancher.
Et qu'il y'aurait une ferme toutes les largeurs de panneau isolant .
Je ne comprends pas tres bien ni l'un ni l'autre.
C'est surprenant.

  • #16
Hello,
J'avais vu une réalisation d'une petite cabane en posant (et fixant) les fermes sur le plancher.
Il n'y a alors pas d'entraits à proprement parlé, mais je doute que cela soit fondamentalement nécessaire pour une cabane de la taille que je pense réaliser.
Fixer solidement au plancher (et bien évidemment, c'était sous-entendu, à la structure sous le plancher), devrait amplement suffire.

De plus, en faisant une mezzanine, la base pour poser le plancher pourraient faire office d'entraits, sur une partie de la cabane, renforçant encore le tout.

J'ai vu également la manière de faire indiquée par A.L. (que je remercie pour les infos qui m'ont permis d'en découvrir plus sur la construction de ces maisons :-) ) qui est valable pour toutes les tailles de cabane/maison en A.

Je ne suis pas encore certain de la manière de procéder, cela dépendra très certainement de la différence de prix entre les 2 solutions.

Je continue à m'interroger sur les sections à utiliser car les infos que je trouve sont généralement pour des maisons et non de petits cabanes :-)
Les calculateurs sur le site houtinfobois ne prennent pas en compte ce type de charpente qui sont de simples triangles, au final.

  • #17
Ludo_ a dit:
n'y a alors pas d'entraits à proprement parlé
Cliquez pour agrandir...

Alors ce n'est pas une ferme.
Une ferme est un triangle fermé.

Ludo_ a dit:
continue à m'interroger sur les sections à utiliser car les infos que je trouv
Cliquez pour agrandir...

Les sections que tu donnais au premier post, sont des dimention pour des fermes.
Lógiquement on les pose, on les rejoint horizontalement par des poutres moins epaisses et on pose des chevrons verticaux.
Ça allege ça coute moins cher.
Des longueurs de 4m30, cest lourd, cher er difficile a manier...
Je ne voyais pas ça tous les 60 cm.


Moi, si je devais faire un truc comme ça, je mettrais des poutres/voliges entre les fermes (et pas dessus). De la meme largeur.
Pour faire des caissons pour l'isolant , reduire les portes a faux et rigidifier.
Ensuite, panneaux ,chevrons ou ce que tu veux.
Je limiterais ainsi a deux fermes (ou trois en fonction de la longueur de l'abri).
Comme c'est assez vertical, il n'y aura pas de pression verticale (passive)a proprement parler, mais bien des pressions latérales actives er parfois violentes (vent).
Il faut donc penser a remettre une poutre a mi hauteur (qui pourra peut-être servir de support de la mezzanine), pour éviter les ploiement.


Quel que soit la solution choisie, je ne poserais ríen sur le plancher, mais plutot comme sur le dessin de @A.L. , faire une solive/entrait, avec une fixation adéquate et poser le plancher ensuite, sinon tu vas dépendre de vis traversante, de possibles cisaillement, un plancher qui serait impossible a arranger en cas de pépin.
Une planchette n'a rien a faire entre un entrait et un arbalétrier.

  • #18
Dans le calculateur Infobois il faut indiquer pour la hauteur d'immeuble : 3.5, largeur : 5 , pente 54, panne : 4, type de couverture : Joriside en 6kgm², chevron : choisi 38x235, entraxe 60.
En encodant ces données, le calcul donne une solution acceptable.
Ca passe aussi avec des chevrons 38x184
C'est pour une cabane, pas une maison d'habitation.

  • #19
@chuferlu.
Pour ce type de cabane, ce n'est pas la sections des pièces de bois qui assure la "stabilité" mais leur nombre.
Pour une cabane de +/- 4 mètres de profondeur, il faudra 8 fermes entraxe 60 pour arriver à 420cm.
C'est un raisonnement inverse d'une toiture traditionnelle.
Ici, on a seulement des chevrons dont on connait la section et il faut adapter l'entraxe .
La "rigidification" est assurée par les panneaux de contreventement comme pour une toiture plate ou une parois de maison en ossature bois qui serait posée en pente.
La video ci-dessous montre bien le procédé de construction pour une cabane un peu plus grande que celle projetée @Ludo_
Finalement, ça me plairais d'en construire une. :p

  • #20
Je pense aussi que la solution proposée par A.L. formées de triangles avec plancher sur la base des triangles serait le plus simple.
On peut préparer tous les triangles à l'avance et les empiler pour s'assurer qu'ils soient identiques, avant de les mettre en place.
