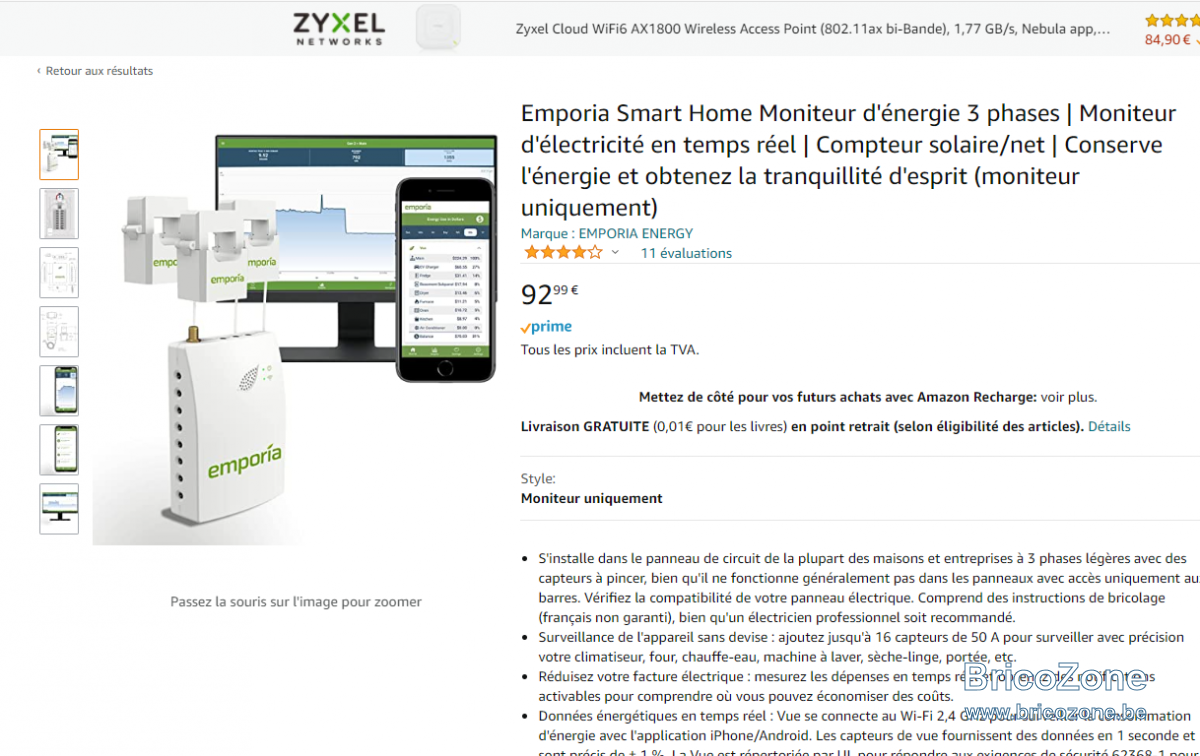

Bon, comme d'habitude avec Amazon j'ai reçu le colis un jour à l'avance. J'ai arrêté de bosser pour installer un des deux

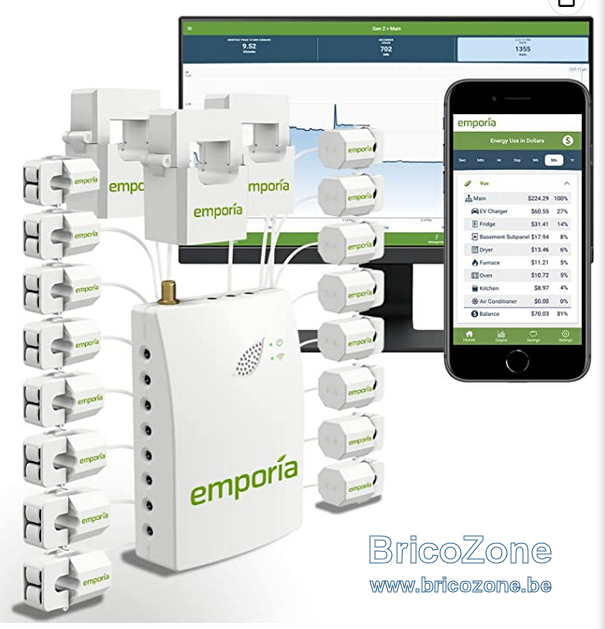

. La première étape est de télécharger l'appli. L'installation est ensuite guidée STEP by STEP dans l'application (en anglais). C'est hyper simple en suivant les instructions. Je suis en triphasé 3x400+N. Il y a trois pinces destinées à mesurer le général. Là j'ai un peu galéré car ces 3 pinces là sont assez encombrantes. Pour les 16 pinces à mettre sur chacun des départs c'est beaucoup plus facile. Elles sont très compactes. Aucune difficulté à leur trouver de la place. Les pinces se connectent sur le module principal avec des prises Jack. Je trouve ça un peu cheap perso. La résistance à l'arrachement est vraiment très faible.
Une fois le tout câblé, il faut configurer le WIFI et puis le système tente de vérifier si tout est connecté correctement. La première vérification a été un échec car pas assez de charges connectées. J'ai activé deux radiateurs électriques de 600W et là ça a fonctionné.
J'avais rien repéré
donc j'ai nommé circuit/circuit en branchant un radiateur électrique de 2kW sur chacun ou en allumant l'éclairage. J'ai eu deux prises jack mal branchées et une pince pas bien placée ... mais au final cela fonctionne nickel.

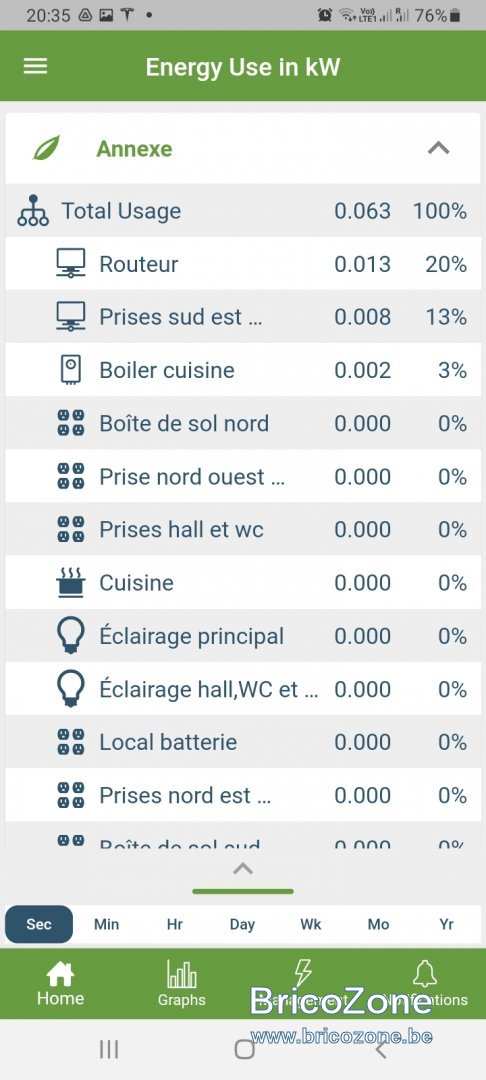

La première ligne donne la mesure du général.
Les lignes suivantes correspondent à chaque départ avec la puissance en kW et le % que cela représente par rapport au total.
La dernière ligne (non visible sur cette capture) est nommée "Balance". Il s'agit de la différence entre la puissance totale et la somme de tous les circuits. Dans mon cas je mesure tout les circuits donc cela devrait être 0. Ce n'est pas le cas. Je l'attribue aux erreurs de mesure.

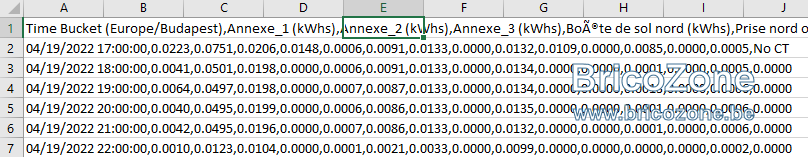

Il est possible d'accéder aux valeurs instantanées (sec/minutes), horaires, quotidiennes, hebdomadaires, mensuelles ou annuelles. Il est possible d'exporter en CSV mais je n'ai pas encore testé.
J'ai quand même une question. Pour mesurer correctement la puissance, le système a besoin de mesurer les courants (via les pinces ampèremétrique) mais aussi les trois tensions. Il y a donc un connecteur qui vient se pluguer dans le module pour mesurer ces tensions. De ce connecteur sortent 4 fils souples multibrin sur lesquels il est écrit AWG 16 notamment. La section doit être entre 1 et 1.5mm². Dans le tableau que j'ai testé, c'est facile, j'ai un disjoncteur de 6A sur chacune des phases pour des circuits d'éclairage. J'ai donc connecté les fils de mesure de tension sur ces disjoncteurs là. Ils me paraissent ainsi correctement protégés. Par contre, le deuxième module est destiné à un tableau où je n'ai que du triphasé :
- 1 arrivée générale avec un 300mA
- 1 départ tri 40A vers la maison
- 1 départ tri 40A vers l'annexe
- 1 départ tri 25A vers une borne de recharge VE
- 1 départ tri 25A de réserve pour de futurs lointains projets.
Cela ne me paraît pas très safe de pluguer les cables destinés à mesurer la tension directement sur un de ces disjoncteur. Je peux bien sûr acheter 3 disjoncteurs mono 6A mais cela va occuper beaucoup de place dans mon tableau. Y a t-il une solution plus simple qui soit réglementairement acceptable ?
