Siemens Logo!
- Electricité - Domotique
- Auteur du sujet laurentm
- Date de début
- #42
Cory;96128 a dit:
Salut,
Oui, ce fut mon premier post et un peu normal, je n'ai pas trouvé la réponse à ma question perso (celle que je me posais dans ma tête)
Pour être plus clair :
Un logo, peut-il être ajouté dans une tableau électrique d'une installation standard ( interrupteur, Va-et-vient, inverseur, .... ) existante faite il y a 5 ans par exemple sans devoir retirer quelconques câbles (Je ne parle que du câblage) ?
- #43
Bonjour,Jotamy;96152 a dit:
La réponse est non. Enfin, si on prend la question littéralement, c'est oui, le logo peut être ajouté dans le tableau électrique (pour peu qu'il te reste un peu de place).
Par contre c'est non dans le sens où il ne sera jamais capable d'allumer la lumière si l'interrupteur de la pièce est sur off (et coupe physiquement le circuit électrique).
A+
Jean-François
- #44
Bonjour baloo01,
... tandis que le logo il faut tous prendre a coter et sa coute ...
Non, absolument pas, Siemens fait exactement la même chose.
Ou, mieux dire, les autres marques font exactement la même chose que Siemens.
Cory
je voulai dire que pour la gestion le zelio je le trouve beaucoup plus facile d'utilisation (on utilise soit zelio soit logo soit le S7 200 a l'ecole)
le zelio a la fonction ladder (comme si on le ferai en purement electrique avec les contacte ouvert/fermer)ou le grafcet (un peut plus complex mais une fois bien compri sa roule) tandis que le logo c'est avec les porte et/ou/not,.. plus compliquer
enfin dans les 2 cas il y a moyen de simuler pour voir si le programme fonctionne correctement
... tandis que le logo il faut tous prendre a coter et sa coute ...
Non, absolument pas, Siemens fait exactement la même chose.
Ou, mieux dire, les autres marques font exactement la même chose que Siemens.
Cory
je voulai dire que pour la gestion le zelio je le trouve beaucoup plus facile d'utilisation (on utilise soit zelio soit logo soit le S7 200 a l'ecole)
le zelio a la fonction ladder (comme si on le ferai en purement electrique avec les contacte ouvert/fermer)ou le grafcet (un peut plus complex mais une fois bien compri sa roule) tandis que le logo c'est avec les porte et/ou/not,.. plus compliquer
enfin dans les 2 cas il y a moyen de simuler pour voir si le programme fonctionne correctement
- #49
Bonjour Laurent,
Si vous avez des questions concretes sur le Logo Siemens, que ce soit hardware ou soltware je maitrise parfaitement ce petit module logique et ses extensions, il existe aujoud hui la version 6 ayant encore plus de possibilités, algorithme etc.
je suis spécialisé dans l automatisme industriel et régulation en tout genre gérant jusqu à 4 boucles PID simultané.
La domotique ets un jeu d'enfant, rien de plus simple à programmer en Ladder ou Logigramme.
Les choses à respecter sont les tensions d'entrée et les communs.
le 230 Volts ne se marie pas avec du 24V sauf en interfaçant par le biais d un relais prévu à cet effet.
Pour une domotique aisée et configurable dans le temps (avec les caprices du jour, allumage de certaines lumières au réveil le matin, BP à l'entrée de la porte principale qui allume cuisine couloir salle de bain etc) toutes les commandes (inter) doivent être en fait des boutons poussoirs, pour la bonne raison que les automaintient sont virtuels et non mécaniques.
Donc toutes les commandes reviennent au tableau général,là ou sera installé le LOGO et bien entendu toutes les lampes viendront aussi à ce même tableau.
Pour Info, sur le marché, le Logo est le module logique le plus performant rapport qualité prix. Oubliez Zelio, Moeller, Crouzet
Je suis joignable aux adresses suivantes
eric_bellaton@danzer.fr
e.bellaton@wanadoo.fr
Cordialement
Darkness
Si vous avez des questions concretes sur le Logo Siemens, que ce soit hardware ou soltware je maitrise parfaitement ce petit module logique et ses extensions, il existe aujoud hui la version 6 ayant encore plus de possibilités, algorithme etc.
je suis spécialisé dans l automatisme industriel et régulation en tout genre gérant jusqu à 4 boucles PID simultané.
La domotique ets un jeu d'enfant, rien de plus simple à programmer en Ladder ou Logigramme.
Les choses à respecter sont les tensions d'entrée et les communs.
le 230 Volts ne se marie pas avec du 24V sauf en interfaçant par le biais d un relais prévu à cet effet.
Pour une domotique aisée et configurable dans le temps (avec les caprices du jour, allumage de certaines lumières au réveil le matin, BP à l'entrée de la porte principale qui allume cuisine couloir salle de bain etc) toutes les commandes (inter) doivent être en fait des boutons poussoirs, pour la bonne raison que les automaintient sont virtuels et non mécaniques.
Donc toutes les commandes reviennent au tableau général,là ou sera installé le LOGO et bien entendu toutes les lampes viendront aussi à ce même tableau.
Pour Info, sur le marché, le Logo est le module logique le plus performant rapport qualité prix. Oubliez Zelio, Moeller, Crouzet
Je suis joignable aux adresses suivantes
eric_bellaton@danzer.fr
e.bellaton@wanadoo.fr
Cordialement
Darkness
- #50
Re suite Message à Laurent
Le Logo à de grandes possiblités, affichage de mesages texte pouvant integrer
des variables actives entrées et sorties analogiques, pilotages des sorties avec les flèches de direction en face avant du module et possibilité de déporter l'écran voir de mettre un écran avec des touches de fontions supplémentaires.
On peut aussi imaginer si les extensions ne suffisent pas de faire du multiplexage et d'entrées et démultiplexage de sorties.
Exemples 15 entrées (15 Boutons poussoirs) peuvent être géré de façon de n occuper que 4 entrées réelles sur le module et idem pour les sorties, la seule contrainte soit que ces entrées ne doivent pas êtres activés de plusieurs endroits différents en même temps.
Nota:
Le Logo a ses limites, il n'est pas vraiment un API (automate) parce quil ne possède pas de véritable watchdog (chien de garde) se qui fait que l on ne peut l integrer dans une installation à risque (commande de Presse industrielle etc... )
Cordialement
Darkness
Le Logo à de grandes possiblités, affichage de mesages texte pouvant integrer
des variables actives entrées et sorties analogiques, pilotages des sorties avec les flèches de direction en face avant du module et possibilité de déporter l'écran voir de mettre un écran avec des touches de fontions supplémentaires.
On peut aussi imaginer si les extensions ne suffisent pas de faire du multiplexage et d'entrées et démultiplexage de sorties.
Exemples 15 entrées (15 Boutons poussoirs) peuvent être géré de façon de n occuper que 4 entrées réelles sur le module et idem pour les sorties, la seule contrainte soit que ces entrées ne doivent pas êtres activés de plusieurs endroits différents en même temps.
Nota:
Le Logo a ses limites, il n'est pas vraiment un API (automate) parce quil ne possède pas de véritable watchdog (chien de garde) se qui fait que l on ne peut l integrer dans une installation à risque (commande de Presse industrielle etc... )
Cordialement
Darkness
- #51
dans une grande industrie du gdl ou j'ai ete travailler cet ete, ce n'est peut etre plus logo mais sa reste simens
aujourd'hui j'avais mon bilan automatisme j'avais le choix logo zelio (en 3 facon ladder grafcet set/reset
perso j'ai fais ladder (fini le 1 ,2 autre en grafcet ,1 en set/reste et 1 logo)
celui de logo en a chier le plus pourtant c'est le meilleur en automatisme
j'aimerai bien continue dans la programation et tous sa mais mes prof me degoute de l'ecole. Ca me passionne de voir tous bouger (mettre un petit moteur pas a pas sur un automate (chaque sortie etait occuper) franchement sa me fias marre)
aujourd'hui j'avais mon bilan automatisme j'avais le choix logo zelio (en 3 facon ladder grafcet set/reset
perso j'ai fais ladder (fini le 1 ,2 autre en grafcet ,1 en set/reste et 1 logo)
celui de logo en a chier le plus pourtant c'est le meilleur en automatisme
j'aimerai bien continue dans la programation et tous sa mais mes prof me degoute de l'ecole. Ca me passionne de voir tous bouger (mettre un petit moteur pas a pas sur un automate (chaque sortie etait occuper) franchement sa me fias marre)
- #52
Bonjour à tous,
Attention à ne pas confondre Logo de type module Logique et API (Automate)
Etant d'en l automatisme industriel, et sous pression budgetaire, le Logo Module logique est le plus polyvalent dans le temps et surtout évolutif sans changer à chaque nouvelle version de cordon ou logiciel (logiciel qui est freeware)
Pour info Logo a le même et unique cordon de liaison depuis la version ABO1
Dans une construction Zelio ou Moeller, on ne peut assembler que trois bits logique pour une résultante alors que Logo n'a pas ce désagréement.
En Automate pur et ultra-perfomant Mitsubishi à la première place. depuis plus de 2 décénies, les premières entrées sont de l'ordre de réponse à 20KHZ, codeur et haute fréqence ce programme sans aucune difficulté.
Mais pour rester dans le vif du sujet qui est adressé à Laurent, s il a des doutes sur les capacités du logo, j'ai suffisament fait d applications à la limite des capacité du Logo pour pouvoir lui indiquer comment faire une simple domotique de son appartement.Et même qui plus est d'en étendre les capacités en y ajoutant de l' electronique pure et dure pour en faire un module type Formule1.
Au diable la varice, on peut concentrer toute son attention sur carrément du microchips (véritable processeur) et en faire des applications très étendues.
Cordialement à tous
Darkness
Attention à ne pas confondre Logo de type module Logique et API (Automate)
Etant d'en l automatisme industriel, et sous pression budgetaire, le Logo Module logique est le plus polyvalent dans le temps et surtout évolutif sans changer à chaque nouvelle version de cordon ou logiciel (logiciel qui est freeware)
Pour info Logo a le même et unique cordon de liaison depuis la version ABO1
Dans une construction Zelio ou Moeller, on ne peut assembler que trois bits logique pour une résultante alors que Logo n'a pas ce désagréement.
En Automate pur et ultra-perfomant Mitsubishi à la première place. depuis plus de 2 décénies, les premières entrées sont de l'ordre de réponse à 20KHZ, codeur et haute fréqence ce programme sans aucune difficulté.
Mais pour rester dans le vif du sujet qui est adressé à Laurent, s il a des doutes sur les capacités du logo, j'ai suffisament fait d applications à la limite des capacité du Logo pour pouvoir lui indiquer comment faire une simple domotique de son appartement.Et même qui plus est d'en étendre les capacités en y ajoutant de l' electronique pure et dure pour en faire un module type Formule1.
Au diable la varice, on peut concentrer toute son attention sur carrément du microchips (véritable processeur) et en faire des applications très étendues.
Cordialement à tous
Darkness
- #53
Hello Darkness,
Un tout grand merci pour tes messages. A vrai dire, pour le moment toutes mes entrées / sortie sont utilisées (16 entrées 12 sorties) donc je ne suis plus bloqué.
Ce que je souhaiterais faire, c'est pour limiter le nombre de poussoir afin de faire chuter la liste des prix par deux.
J'ai essayé pleins de trucs pour faire ce qu'on m'a suggéré mais je n'y arrive pas.
Un poussoir qui commande deux sorties:
Si je presse moins de 1 seconde on allume Q1, si plus de 1 seconde (ou 2) alors on allume Q2.
Dans le meilleur des cas, ce que j'ai eu c'est Q1 qui s'allume si on appuye moins de 1seconde et Q1/Q2 si on appuye plus longtemps.
Bonne journée à tous
Laurent
Un tout grand merci pour tes messages. A vrai dire, pour le moment toutes mes entrées / sortie sont utilisées (16 entrées 12 sorties) donc je ne suis plus bloqué.
Ce que je souhaiterais faire, c'est pour limiter le nombre de poussoir afin de faire chuter la liste des prix par deux.
J'ai essayé pleins de trucs pour faire ce qu'on m'a suggéré mais je n'y arrive pas.
Un poussoir qui commande deux sorties:
Si je presse moins de 1 seconde on allume Q1, si plus de 1 seconde (ou 2) alors on allume Q2.
Dans le meilleur des cas, ce que j'ai eu c'est Q1 qui s'allume si on appuye moins de 1seconde et Q1/Q2 si on appuye plus longtemps.
Bonne journée à tous
Laurent
- #54
hello Laurent,
Quel est vraiment ton probleme, le nombre de bouton poussoir ou le nombre d'entrées du Logo ?
Si le nombre d'entrées Logo sont trop juste tu peux par le biais de diodes
cablées d une certaine façon sur tes boutons poussoirs réduire le nbr d'entrée Logo ex: 4 BP pour 2 entrées Logo que tu vas ensuite démultiplexer dans ton programme.
MAIS n'aies crainte, réponds à ma question puis je te fournirais tous les éléments en fonction de ta réponse.
En schéma et programmation
Sinon un BP pour deux sorties avec ta logique de tempo n'est pas un soucis.
Tout ce fait.
@+
darkness
Quel est vraiment ton probleme, le nombre de bouton poussoir ou le nombre d'entrées du Logo ?
Si le nombre d'entrées Logo sont trop juste tu peux par le biais de diodes
cablées d une certaine façon sur tes boutons poussoirs réduire le nbr d'entrée Logo ex: 4 BP pour 2 entrées Logo que tu vas ensuite démultiplexer dans ton programme.
MAIS n'aies crainte, réponds à ma question puis je te fournirais tous les éléments en fonction de ta réponse.
En schéma et programmation
Sinon un BP pour deux sorties avec ta logique de tempo n'est pas un soucis.
Tout ce fait.
@+
darkness
- #55
Laurent,
Quel version as tu en LOGO 6ED1.......OBA5 ou 6ED1........OBA6

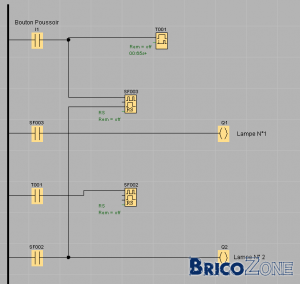

Si tu as une adresse perso je peux t'envoyer le fichier sinon voici la logique un peu
brontozorique de ce que tu veux. 1 BP pour 2 lampes
Après il faut rendre cela plus convivial
Essaies et dis moi ce que tu en penses
Darkness
Quel version as tu en LOGO 6ED1.......OBA5 ou 6ED1........OBA6
Si tu as une adresse perso je peux t'envoyer le fichier sinon voici la logique un peu
brontozorique de ce que tu veux. 1 BP pour 2 lampes
Après il faut rendre cela plus convivial
Essaies et dis moi ce que tu en penses
Darkness
- #56
Hello Laurent
Ci joint le schéma electrique en 230Vac Comprenant:
1 LOGO
7 Boutons poussoirs pour 3 entrées Logo
Il te faut des diodes que tu trouves pour 10centimes d'euro chez radiospares ou tout autre fournisseur de composant electronique.
Il faut ensuite faire une logique combinatoire dans le LOGO pour demultiplexer tes 3entrées pour en faire 7 internes que tu peut nommer
M1 pour le Bp 1
M2 pour le Bp 2
etc .......

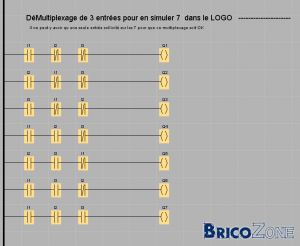

Dans le programme j'ai affecté
Q1 plutot que M1 pour que tu puisses visualiser plus facilement le résultat
le programme
Le schéma de principe
Ceci est l'exemple pour trois entrées qui t en donne 7
Avec 4 entrees tu peux simuler 16
etc etc etc
Bon bricolage
@+ Darkness
Ci joint le schéma electrique en 230Vac Comprenant:
1 LOGO
7 Boutons poussoirs pour 3 entrées Logo
Il te faut des diodes que tu trouves pour 10centimes d'euro chez radiospares ou tout autre fournisseur de composant electronique.
Il faut ensuite faire une logique combinatoire dans le LOGO pour demultiplexer tes 3entrées pour en faire 7 internes que tu peut nommer
M1 pour le Bp 1
M2 pour le Bp 2
etc .......
Dans le programme j'ai affecté
Q1 plutot que M1 pour que tu puisses visualiser plus facilement le résultat
le programme
Le schéma de principe
Ceci est l'exemple pour trois entrées qui t en donne 7
Avec 4 entrees tu peux simuler 16
etc etc etc
Bon bricolage
@+ Darkness
- #58
Jotamy;96152 a dit:
Bonjour,
Vu qu'il y a pas mal d'utilisateurs du logo sur ce post est-ce que l'un d'entre vous pourrait répondre à la question de Jotami ça m'intéresse bcp.
D'après ce que j'ai pu comprendre si par exemple on veut commander des éclairages avec le logo il faut cabler en 1,5 mm2 (ou 2,5) entre le logo et chaque point d'éclairage. Quand aux boutons poussoirs qui sont aussi cablés vers le logo quel type de cablage faut-il et est-ce que mon raisonnement est correct?
Merci cela aidera à la compréhension des novices qui veulent en apprendre plus sur le sujet
- #60
re à tous,
Pour répondre au schéma que j'ai fait, non ce n'est pas sur Autocad mais See2000 du groupe IGE XAO.
Pour les sections de cable en habitation, on met du 1,5mm² pour tout ce qui est éclairage aussi bien pour les inters bP ou Va et vient que les lampes en elles même.
Poir les prises de courant, tradiateurs electriques, cumulus c'est obligatoirement du 2,5mm², Four 4mm².
On peut intergrer un Logo ou tout autre module logique dans une installation déjà faite même ayant plus de 30ans les seuls points à respecter sont les tensions et phases et neutres.
cordialement
Darkness
Pour répondre au schéma que j'ai fait, non ce n'est pas sur Autocad mais See2000 du groupe IGE XAO.
Pour les sections de cable en habitation, on met du 1,5mm² pour tout ce qui est éclairage aussi bien pour les inters bP ou Va et vient que les lampes en elles même.
Poir les prises de courant, tradiateurs electriques, cumulus c'est obligatoirement du 2,5mm², Four 4mm².
On peut intergrer un Logo ou tout autre module logique dans une installation déjà faite même ayant plus de 30ans les seuls points à respecter sont les tensions et phases et neutres.
cordialement
Darkness
