- #21
Fut vraiment demander a Fronius pour le neutre
Car meme en tri il faut du tetra pour moi
Car meme en tri il faut du tetra pour moi
Adapter mon installation on-grid afin qu'elle fonctionne aussi off-grid (avec stockage)
- Electricité - Solaire Photo Voltaïque
- Auteur du sujet SamSavageSpeed
- Date de début
- #22
Merci @kenny82 pour ta réponse.
Chez toi, c'est le "Full Backup" qui est activé ?
Je vais essayer de creuser la question du neutre.

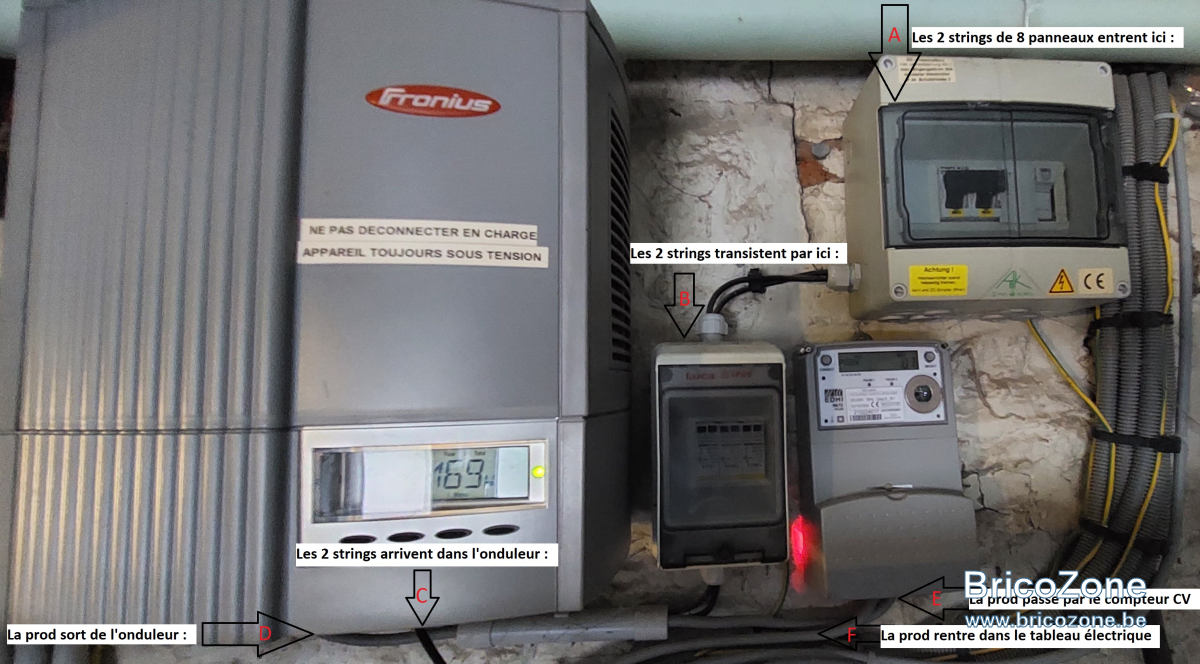

Par contre, globalement, si je me base sur cette photo :
1) On vire le Fronius IG30 monophasé à gauche et on le remplace par un Primo GEN24 Plus qui prendrait en entrée les 2 strings que prenait l'IG30 en entrée ?
Et en sortie on suit les étapes détaillées du guide Fronius ? Tu sais si les étapes qu'ils décrivent couvrent tout les aspects pour mettre en oeuvre le Full Backup ?
https://www.fronius.com/~/downloads/Solar Energy/Quick Guides/42,0410,2652.pdf
2) Mais quid du compteur CV ? Il faut le laisser directement en sortie de l'onduleur comme maintenant ?
Chez toi, c'est le "Full Backup" qui est activé ?
Je vais essayer de creuser la question du neutre.
Par contre, globalement, si je me base sur cette photo :
1) On vire le Fronius IG30 monophasé à gauche et on le remplace par un Primo GEN24 Plus qui prendrait en entrée les 2 strings que prenait l'IG30 en entrée ?
Et en sortie on suit les étapes détaillées du guide Fronius ? Tu sais si les étapes qu'ils décrivent couvrent tout les aspects pour mettre en oeuvre le Full Backup ?
https://www.fronius.com/~/downloads/Solar Energy/Quick Guides/42,0410,2652.pdf
2) Mais quid du compteur CV ? Il faut le laisser directement en sortie de l'onduleur comme maintenant ?
- #23
Je ne m aventurerai pas pour le compteur cv
pour le back up il te faudrait soit faire le coffret soit l acheter et y intégrer le compteur fronius ( il n est pas intégré en general dans les coffrets pour )
pour le back up il te faudrait soit faire le coffret soit l acheter et y intégrer le compteur fronius ( il n est pas intégré en general dans les coffrets pour )
- #24

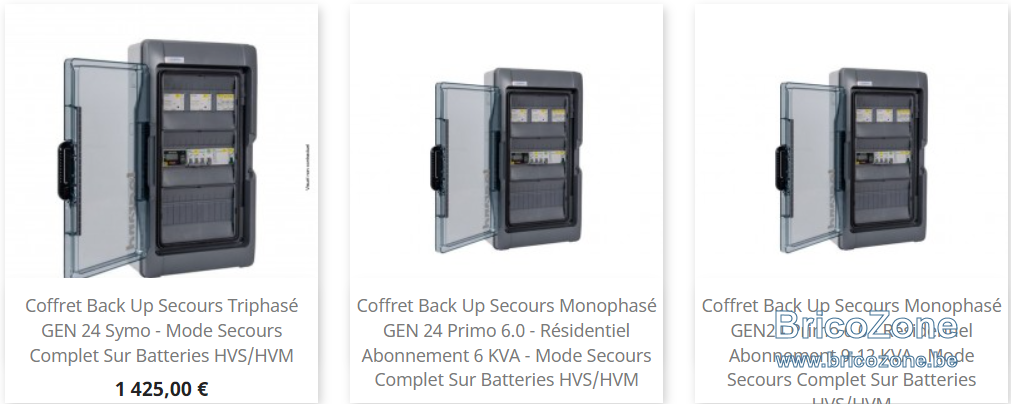

Un coffret dans ce style là :
Du coup, si je suis raccordé au réseau en triphasé mais que j'installer un Primo monophasé, je dois bien opter pour

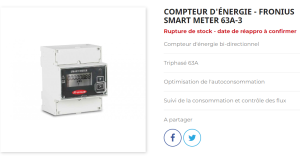

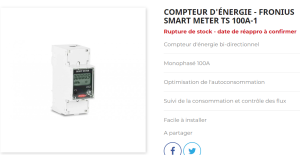

le coffret avec le compteur Mono (Fronius Smart meter 100-1) et 6KVA seront suffisant (pour du Primo 3.0/3.6/4.0) ?
En cas de coupure, je "perdrais" 2 des 3 phases mais je garderais bien celle connectée à l'onduleur et la batterie ?
Du coup, si je suis raccordé au réseau en triphasé mais que j'installer un Primo monophasé, je dois bien opter pour
le coffret avec le compteur Mono (Fronius Smart meter 100-1) et 6KVA seront suffisant (pour du Primo 3.0/3.6/4.0) ?
En cas de coupure, je "perdrais" 2 des 3 phases mais je garderais bien celle connectée à l'onduleur et la batterie ?
- #25
Normalement oui
Sauf subtilité non prévu
Sauf subtilité non prévu
- #26
Il faut que tu coupe le tri quand meme car sinon au retour du jus ca va faire des etincelles
Tu va te retrouver avec un coffret hybride
Genre coffret tri mais avec compteur fronius mono dedans
Tu va te retrouver avec un coffret hybride
Genre coffret tri mais avec compteur fronius mono dedans
- #27
Okidoki. Tu as un Primo Gen24 Plus 6.0 je crois et ton raccordement est monophasé ?
Pas de triphasé sans neutre comme en Belgique
Ca simplifie un peu le truc.
Tu as déjà testé le mode Full Backup ? En coupant le compteur ou autre ?
Pas de triphasé sans neutre comme en Belgique
Ca simplifie un peu le truc.Tu as déjà testé le mode Full Backup ? En coupant le compteur ou autre ?
- #28
Oui
CA prend 3 minutes a reprendre la main
Le temps des controles des relais et du redemarrage de l onduleur
C est pas instantané pour etre sur d etre sans reseau
Les victron le font plus vite mais suis pas sur de la legalite par chez moi
CA prend 3 minutes a reprendre la main
Le temps des controles des relais et du redemarrage de l onduleur
C est pas instantané pour etre sur d etre sans reseau
Les victron le font plus vite mais suis pas sur de la legalite par chez moi
- #29
Victron c’est instantané.
A part le bruit des relais qui claquent, on ne remarque rien. (Bonheur xxl)
A part le bruit des relais qui claquent, on ne remarque rien. (Bonheur xxl)
- #30
@antoine7850 tu disais dans un autre topic être raccordé en triphasé mais avoir recablé en mono pour simplifier.
Ca serait p-ê une piste ? Mais du coup je n'aurais plus accès à toute la puissance de mon raccordement ?
Cela me ferait passer de +/-10KVA à +/-6KVA c'est bien cela ?
√3 x 230 V x 27 A = 10.756 kVA vs 230 V * 27 A = 6.210 kVA
Ca serait p-ê une piste ? Mais du coup je n'aurais plus accès à toute la puissance de mon raccordement ?
Cela me ferait passer de +/-10KVA à +/-6KVA c'est bien cela ?
√3 x 230 V x 27 A = 10.756 kVA vs 230 V * 27 A = 6.210 kVA
- #31
Je ne connais plus les tarifs exacts mais j'avais demandé de passer d'un triphasé standard 3x230 à un monophasé standard (11,5kVA). Je craignais que les 27A ne soient un peu justes pour mon utilisation (et clairement à partir du moment où j'avais 9kVA de puissance en onduleurs )
)- #32
Oui mais mono venant du tri 230
Tu as 95% de malchance d avoir un faux mono sans vrai neutre
Donc inutile
Tu as 95% de malchance d avoir un faux mono sans vrai neutre
Donc inutile
- #33
C’est pas grave ça.
En recalant en mono on part juste de la puissance et aussi le fait que les raccordements tri 230 en Belgique ont généralement un calibre de disjoncteur au compteur bas.
Dans mon cas j’étais en 3x230v 20A. Me voici en mono 20A.
Le tri est toujours dispo dans un petit coffret du garage si je veux l’exploiter.
- #34
Si c est grave si tu as besoin de neutre
- #35
Pour quel usage?
- #36
Certains onduleurs ne fonctionnent que si vrai neutre
Certaines bornes delivrent plus si vrai neutre
Certaines chaudières
Certains appareils hifi
….
Certaines bornes delivrent plus si vrai neutre
Certaines chaudières
Certains appareils hifi
….
- #37
Hello,
Je n'y connais pas grand chose mais mon électricien est passé
ce matin et a ouvert ce boitier pour vérifier la partie terre/neutre :
Il a constaté que le + était relié à la terre (petite subtilité pour les SunPower 220BLK)
et que du coup, dans ce boitier là, un neutre artificiel était créé et rentrait dans le IG30.
Ca semblait le rassurer pour la partie connectivité avec le Fronius Primo GEN24 qui requiert un neutre.
Et pour la partie coffret backup, batterie et recâblage du tableau en mono ça lui semble faisable du coup.
Sauf p-ê la taque vitro qui est en triphasé que l'on garderait à part ou que l'on recâblerait car, le hasard fait
parfois bien les choses, elle est adossée au mur du compteur donc ce serait p-ê faisable de percer et recâbler.
Il ne reste donc plus qu'à commander et à croiser les doigts pour que ça marche
A priori je partirais sur cette install. (au départ en 6kVA mais extensible à 9-12kVA) :
- Onduleur Fronius GEN24 Plus 4.0 :
=> Le 4.0 permettrait d'exploiter au mieux mes 3.52 kWc de panneaux
et fournirait en plus une puissance de sortie correcte en mode backup.
- Batterie BYD HVS 7.7 kWh :
=> Car 7.7 kWh est le max supporté par le Primo GEN24 Plus en HVS mais
extensible par la suite en rajoutant 1 tour (15.4 kWh) ou 2 tours (23.1 kWh).
- Coffret back up mono 9-12 kVA avec Fronius Smart Meter TS 100A-1
=> Je partirais directement sur la variante 9-12 kVA et non sur la 6 kVA
ainsi je serai déjà bon si jamais je repasse en 9 kVA ultérieurement.
Voili-voilà. N'hésitez pas si vous voyez qqc qui cloche dans le projet SVP.
S@M
Je n'y connais pas grand chose mais mon électricien est passé
ce matin et a ouvert ce boitier pour vérifier la partie terre/neutre :
Il a constaté que le + était relié à la terre (petite subtilité pour les SunPower 220BLK)
et que du coup, dans ce boitier là, un neutre artificiel était créé et rentrait dans le IG30.
Ca semblait le rassurer pour la partie connectivité avec le Fronius Primo GEN24 qui requiert un neutre.
Et pour la partie coffret backup, batterie et recâblage du tableau en mono ça lui semble faisable du coup.
Sauf p-ê la taque vitro qui est en triphasé que l'on garderait à part ou que l'on recâblerait car, le hasard fait
parfois bien les choses, elle est adossée au mur du compteur donc ce serait p-ê faisable de percer et recâbler.
Il ne reste donc plus qu'à commander et à croiser les doigts pour que ça marche
A priori je partirais sur cette install. (au départ en 6kVA mais extensible à 9-12kVA) :
- Onduleur Fronius GEN24 Plus 4.0 :
=> Le 4.0 permettrait d'exploiter au mieux mes 3.52 kWc de panneaux
et fournirait en plus une puissance de sortie correcte en mode backup.
- Batterie BYD HVS 7.7 kWh :
=> Car 7.7 kWh est le max supporté par le Primo GEN24 Plus en HVS mais
extensible par la suite en rajoutant 1 tour (15.4 kWh) ou 2 tours (23.1 kWh).
- Coffret back up mono 9-12 kVA avec Fronius Smart Meter TS 100A-1
=> Je partirais directement sur la variante 9-12 kVA et non sur la 6 kVA
ainsi je serai déjà bon si jamais je repasse en 9 kVA ultérieurement.
Voili-voilà. N'hésitez pas si vous voyez qqc qui cloche dans le projet SVP.
S@M
- #38
Le coffret mono n est valable que si le compteur réseau est mono
Si le compteur reste en tri et seul le back up est mono
Tu DOIS avoir le coffret tri ou payer pour des relais mono pour les changer en tri pour couper OBLIGATOIREMENT toutes les phases
Si le compteur reste en tri et seul le back up est mono
Tu DOIS avoir le coffret tri ou payer pour des relais mono pour les changer en tri pour couper OBLIGATOIREMENT toutes les phases
Dernière édition:
- #39
Je vais en parler avec l'électricien. Par contre, tu voulais écrire ceci ?
"Tu DOIS avoir le coffret triphasé ou payer pour des relais mono pour
les changer en tri pour couper OBLIGATOIREMENT toutes les phases"
"Tu DOIS avoir le coffret triphasé ou payer pour des relais mono pour
les changer en tri pour couper OBLIGATOIREMENT toutes les phases"
- #40

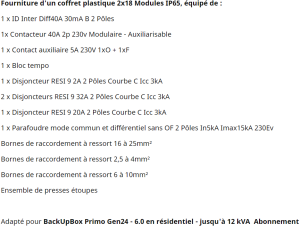

Coffret backup mono :
+

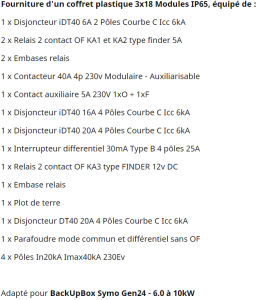

Coffret backup tri :
+
+
Coffret backup tri :
+
