Adapter mon installation on-grid afin qu'elle fonctionne aussi off-grid (avec stockage)

  • #62
Non sur la photo c’est le même truc que moi que tu aurais du recevoir. (À droite)
Un porte fusible et des cartouches.


Dernière édition:
  • #63
C'est mieux un disjoncteur qu'un fusible entre nous.

  • #64
Oui et non
En dc le disjoncteur est sensible au sens du courant et peut ne pas sauter ou prendre feu a la disjonction si le courant induisant la disjonction n est pas dans le bon sens
Or dans le cas des liaisons aux batteries elles ont un double sens
D ou les fusibles
Sinon pour le cote pv aucun soucis
Ni pour le cote ac meme dans plusieurs sens ( cas d un onduleur chargeur depuis ac aussi)

C est juste cela qu il faut faire gaffe
En DC le sens est obligatoire !!

ou alors il faut 2 disjoncteurs en série inversés

  • #65
@xixou il y aurait un risque accru d'incendie avec un disjoncteur comparé à un fusible mais je n'y connais pas grand chose.

  • #66
Il n'a pas l'air bi directionnel en effet, pourtant ça existe apparement.

  • #67
kenny82 a dit:
Oui et non
En dc le disjoncteur est sensible au sens du courant et peut ne pas sauter ou prendre feu a la disjonction si le courant induisant la disjonction n est pas dans le bon sens
Or dans le cas des liaisons aux batteries elles ont un double sens
D ou les fusibles
Sinon pour le cote pv aucun soucis
Ni pour le cote ac meme dans plusieurs sens ( cas d un onduleur chargeur depuis ac aussi)

C est juste cela qu il faut faire gaffe
En DC le sens est obligatoire !!

ou alors il faut 2 disjoncteurs en série inversés
Cliquez pour agrandir...

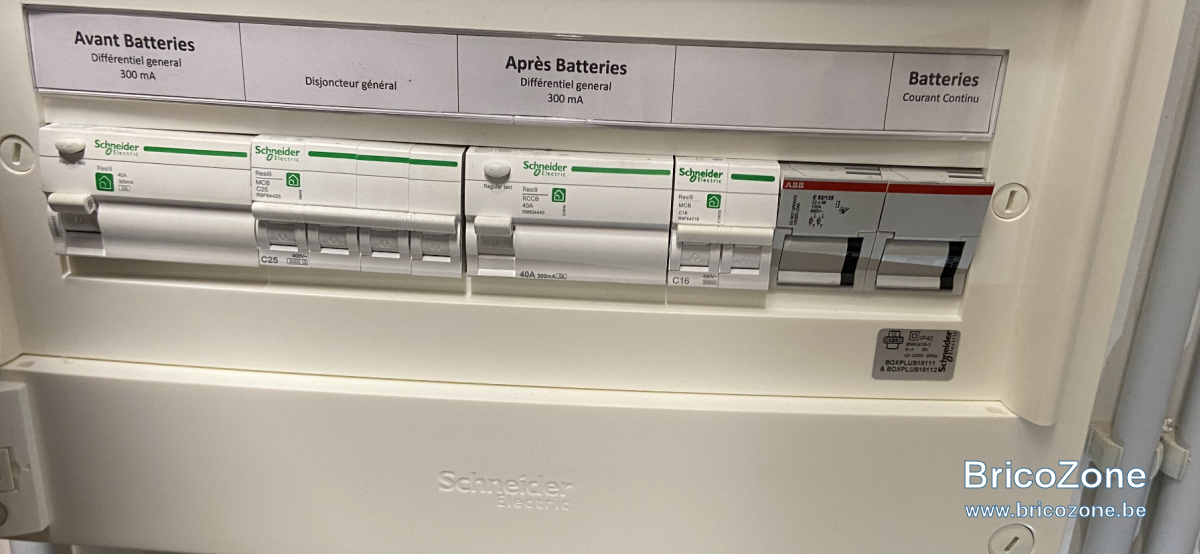

J'ai pourtant un coffret Enwitec avec 2 disjoncteurs 250A expressément prévu pour batteries, soit certains modèles sont prévus pour (vu le prix ce serait un minimum) soit je me suis fait totalement avoir.

  • #68
Marc72 a dit:
J'ai pourtant un coffret Enwitec avec 2 disjoncteurs 250A expressément prévu pour batteries, soit certains modèles sont prévus pour (vu le prix ce serait un minimum) soit je me suis fait totalement avoir.
Cliquez pour agrandir...
Moi on m'a dit que c'était dangereux, montré des videos, j'ai passé commande d'un porte fusible le soir même :D

  • #69
Marc72 a dit:
J'ai pourtant un coffret Enwitec avec 2 disjoncteurs 250A expressément prévu pour batteries, soit certains modèles sont prévus pour (vu le prix ce serait un minimum) soit je me suis fait totalement avoir.
Cliquez pour agrandir...
A voir….

  • #70
Hello,

Wattuneed m'a demandé d'envoyer une photo :-/ Je demanderai p-ê un remboursement.
En attendant, je suis parti sur un sectionneur pour la borne - et un fusible pour la borne +.

- Sectionneur DC 48V/300A :


- Porte fusible et fusible Mega 125A (jusqu'à 58V) :

  • #71
Bon porte fusible ça (à mettre sur le +).
Ne pas oublier le sectionneur DC niveau MC4 provenant des panneaux également.
Moi je couperai le + , pas le - , avec le sectionneur.

Dernière édition:
  • #72
Si tu as 1 coupure sur le plus et 1 fusible comme tu le montre sur le moins
Comment tu fait pour les interventions ?

  • #73
kenny82 a dit:
Si tu as 1 coupure sur le plus et 1 fusible comme tu le montre sur le moins
Comment tu fait pour les interventions ?
Cliquez pour agrandir...
Il a écrit:
"je suis parti sur un sectionneur pour la borne - et un fusible pour la borne +."

  • #74
Oui justement
Il a un sectionneur sur 1 entree
Et un fusible non debrochable sur l autre

  • #75
Hello,
Merci pour vos réponses. Il faut pouvoir sectionner le + et le - ?
Cela ne suffit pas de pouvoir en sectionner un seul des deux ?

  • #76
Tu ouvres le circuit avec 1 seul
Mais
Il se passe quoi si tu le refermes la boucle accidentellement avec tes mains ou un outils?

Alors qu avec les 2ouverts il se passera quoi?

Dernière édition:
  • #77
@kenny82 Ok, je comprends, un seul est suffisant mais deux ce serait encore plus sécurisé.

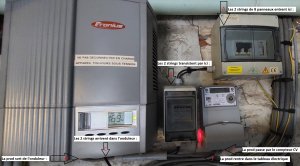

@xixou C'est le boitier en haut à droite le sectionneur DC pour les panneaux ?

  • #78
ok il y a déjà un boitier sectionneur.
En général ce sont plutôt des sectionneurs que l'on tourne pour couper l'arc électrique,
mais là ça ressemble à des disjoncteurs classiques.

  • #79
Dans ce cas-ci, si j'ai bien compris, c'est OK car le courant est unidirectionnel.
Contrairement au flux entre les batteries et l'onduleur qui lui sera bidirectionnel.

Pour mon info, si on doit intervenir sur l'onduleur, ce serait quoi la séquence ?
Couper les PV (disjoncteur) puis les batteries (sectionneur) puis l'onduleur (disjoncteur) ?

Et en cas d'intervention sur les batteries, juste couper les batteries (sectionneur) ?
Ainsi les PV continuent à produire avec l'onduleur et seules les batteries sont isolées ?

  • #80
En effet toujours couper les panneaux solaire avant la partie DC tout car l'électronique pourrait griller si la tension des panneaux est présente mais pas la tension des batteries.

Mais normalement on coupe d'abord le côté AC en premier car c'est plus facile que couper le DC (pas d'arc électrique en charge car il y a passage par 0V dans la sinusoide du 230V).

Donc ouvrir l'AC 230V, puis ouvrir le DC des panneaux, puis ouvrir le DC des batteries.
Pour la remise en route: fermer le DC des batteries puis fermer le DC des panneaux puis fermer l'AC.
