Adapter mon installation on-grid afin qu'elle fonctionne aussi off-grid (avec stockage)

  • #41
@kenny82 merci pour ta remarque, je viens d'en parler avec l'électricien et il me confirme ce que tu dis.
Du coup, on va d'emblée recâbler la taque en mono et mettre des relais et plus tard si le raccordement
passe réellement en mono alors on virera les relais. J'espère que ça ne coute pas un bras les relais :-p

  • #42

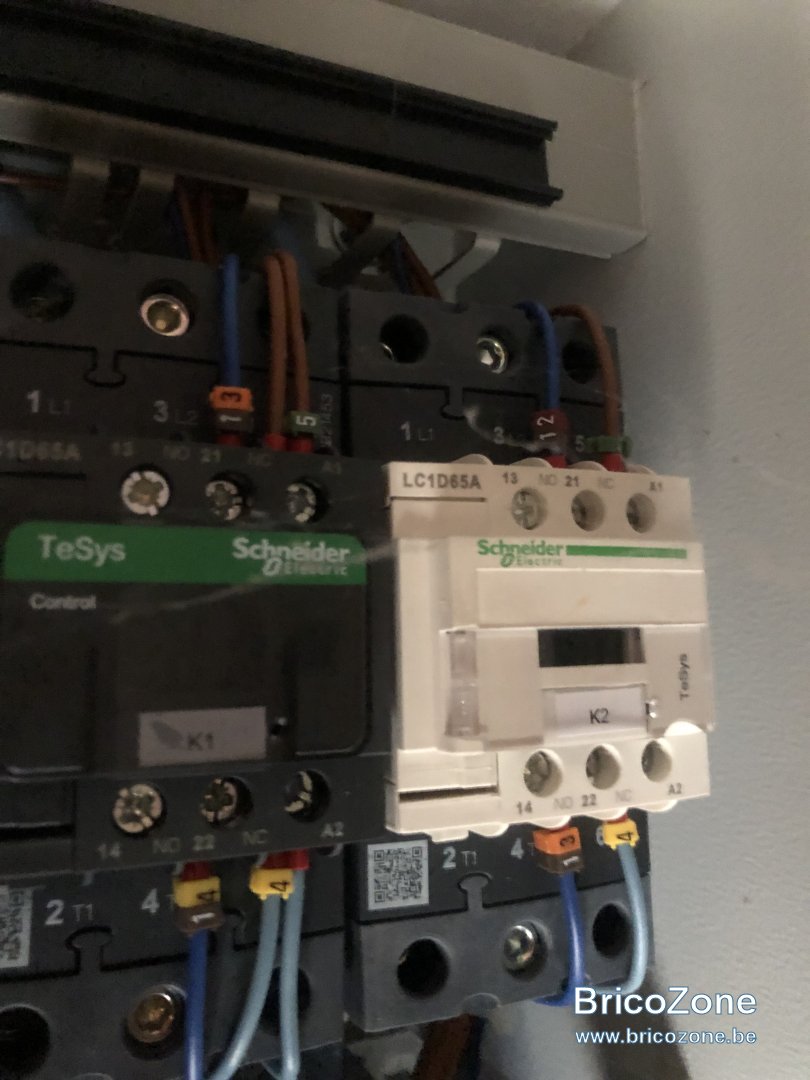

@kenny82 par contre, tu as une référence pour les relais qu'il faudrait pour couper toutes les phases ?

  • #43
Le plus simple est de prendre un coffret tri
Il sera de toute facon sans comptage a priori
Donc tu demande a ton elec de mettre le compteur mono de fronius et d adapter ( car j ai peur que le compteur tri de fronius pose soucis avec un back up mono

sinon pour les relais ca doit etre ca en gros


  • #44
Mais si + tard je passe en mono au niveau du compteur alors il faudra adapter des choses dans le boitier backup tri ?

Alors qu'avec le boitier backup mono + relais alors il suffira de virer les relais si/quand le compteur passera en mono ?

  • #45
La comme ca je ne sais pas

  • #50
A un moment va falloir que ton elec se mouille un poil quand meme

  • #52
Il y a les schemas des coffrets, et meme la logique dans la notice du gen 24 pour comprendre

j ai juste fait en suivant

  • #53
Merci à tous (@jeanphi500 ,@kenny82 ,@antoine7850, @SeaYou et j'en oublie...)
pour les informations partagées sur vos sujets et/ou en réponse à mes questions.

Je me suis donc décidé pour la configuration suivante :

- Armoire Pylontech
- Onduleur Imeon 3.6
- 4xUS3000C Pylontech
- Coffret avec fusible 125A

C'est commandé, c'était de stock, donc vite la livraison.

Pour le reste, soit j'avais déjà (car installation existante)
soit l'électricien qui va m'aider commandera ce qu'il faut.

La mise en route sera un peu retardée car Ores doit passer.
Je ferai un retour quand ça aura été mis en route. Voili-voilà.

Dernière édition:
  • #54

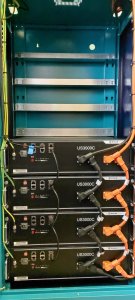

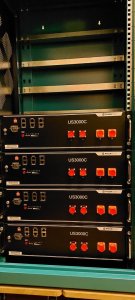

L'armoire et les batteries ont été expédiées :)
(livraison fin de semaine prochaine probablement)
armoire-rack-jusqu-%C3%A0-12-modules-stockage-photovolta%C3%AFque-lithium-pylontech.jpg


Je vais chercher l'onduleur lundi après-midi (en retrait car pas trop loin)


Vivement qu'on puisse installer tout ça, qu'Ores se dépêche de venir :)

  • #57
Avec le câblage :

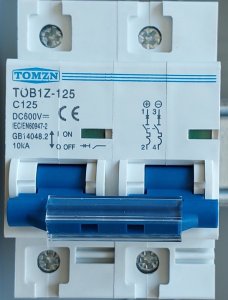

Petite question, j'ai reçu le coffret de protection de chez wattuneed et voici comment ça se présente :

20220928_150705.jpg Screenshot_20220928_154137.jpg

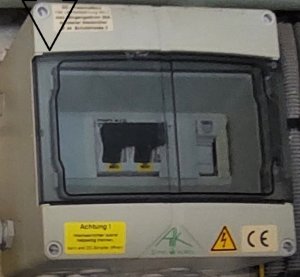

C'est du bipolaire donc pas besoin d'un sectionneur à part ? L'interrupteur fera l'affaire ? Un peu comme celui que j'ai entre l'onduleur et les PV :


J'essaie de préparer au max avant le passage de l'électricien et en prévision du passage du grd.

  • #59
C est mieux en fusible quand le courant dc peut aller dans les 2 sens cas batterie typiquement

  • #60

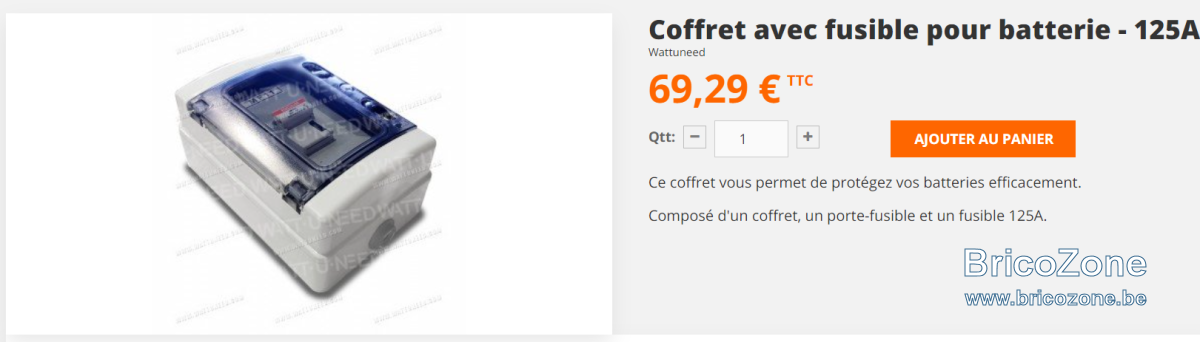

J'avais commandé ceci :

Ils ne m'ont pas envoyé le bon truc ?
