calculs débits

Dans le forum VMC, PAC, Clim - par neuneu le 9 Octobre 2020

  1. fxi

    fxi Liège

    je suis en pleine reflexion pour mes diametres de gaines.

    Si j'ai besoin de 115 m3/h dans un piece, il me faut donc 2 bouches.
    Sachant que pour respecter les 3 m/s dans la gaine et les 2 m/s en sortie(bouche) on arrive a une limite de 88 m3/h pour 2x90 et 63 m3/h dans 2x75.

    Vous feriez comment les gars. 2 fois 2x75, 1 fois 2x75 et 1 fois 2x90, 2 fois 2x90 ?

    Vous passez a un diametre superieur si la longueur de la gaine depasse une certaine valeur pour eviter les problemes de perte de charge ?

    Merci les gars

    fxi , 8 Décembre 2020
    #61
  2. neuneu

    neuneu Hainaut

    J'ai fait au feeling puisque pas le temps, mais n'oublies pas le débit max des collecteurs, il faut aussi savoir si DN90 passe
    Pour ma part jai pris les valeurs brut données pour le flexible, puisque en théorie c'est pas tout le temps que la bête tourne à pleine vitesse, après suis pas expert

    Pour les débits max par diam ...a 2m/s
    https://www.bricozone.be/t/calculs-debits.125239/page-3#post-1609405

    115m3/h me paraît énorme explique ton approche

    Dernière édition: 8 Décembre 2020
    neuneu , 8 Décembre 2020
    #62
  3. fxi

    fxi Liège

    SAM/salon de 32m2 32*3.6=115 m3/h avec une limite min a 75 et une limite possible a 150. Donc je pars sur 115.
    Ce qui fait qu'il me faut 2 bouches

    fxi , 8 Décembre 2020
    #63
  4. neuneu

    neuneu Hainaut

    Si dn90 passe je pense qu'il y a des adaptateur oblong vers 2xdn90 pour augmenter les débits, il existe aussi des plenums 3xdn90

    neuneu , 8 Décembre 2020
    #64
  5. neuneu

    neuneu Hainaut

    je regarde pour tes plenums
    la fiche ici indique des débits jusqu'à 4m/s

    http://www.ubbink.fr/getmedia/1307a.../Air-Excellent_systeme-rond.pdf.aspx?ext=.pdf

    ce que je ne comprends pas encore dans le ssystème pieuvre et pour ne citer que mon cas, c'est les sections "minuscules" qui émanent des collecteurs, on est censé raccorder 400 voir 500m³/h sur du 180 et après on demande des vitesse minuscules en sortie de bouche

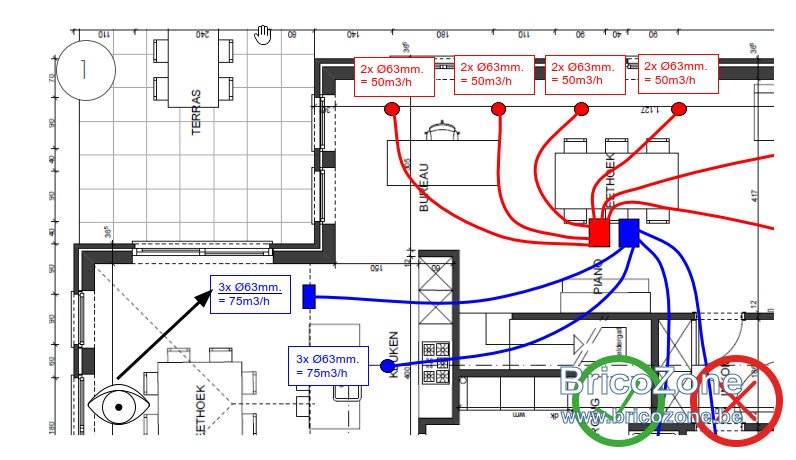

    je pensais que chez uniflex, il y avait un plénum 3*DN90 mais non, sorry, par contre sur cette doc on voit les débits annoncés par type de connexion

    2*Ø63 = 50m³/h
    3*Ø63 = 75m³/h

    cette donc ubbink indique un débit max par bouche de 75m³/h

    https://www.ventilatieland.be/files...-Excellent-AE-Circular-Rond_8763760712973.pdf


    donc d'après moi avec 2 bouches 2*DN90 c'est suffisant ;)

    09-12-20 07-01-56.jpg

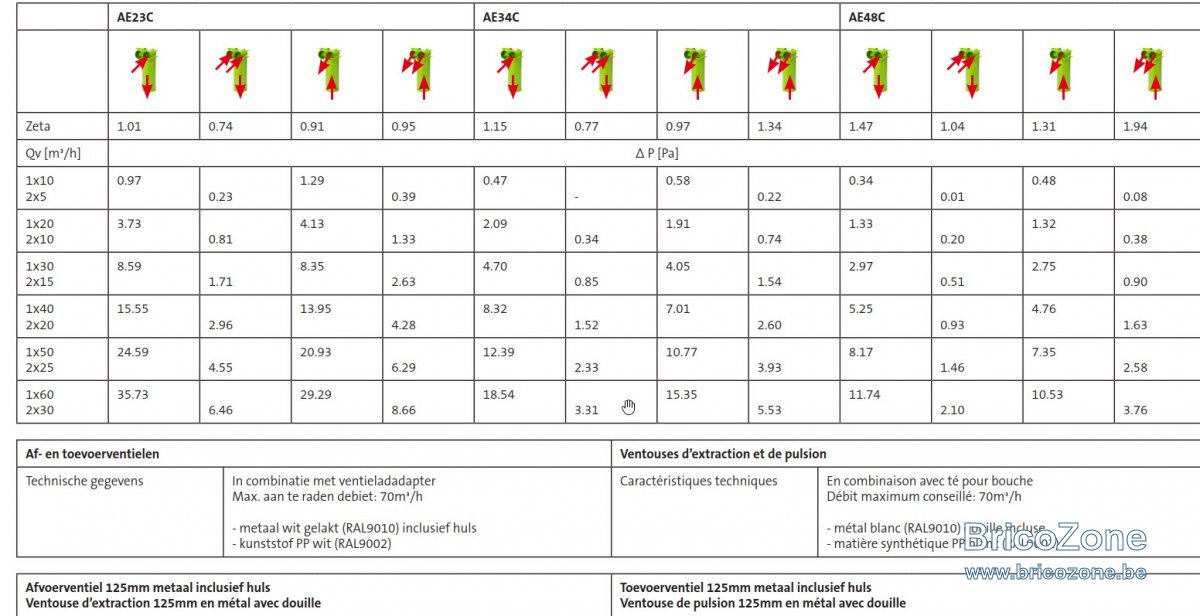

    09-12-20 07-08-34.jpg

    Dernière édition: 9 Décembre 2020
    neuneu , 9 Décembre 2020
    #65
  6. fxi

    fxi Liège

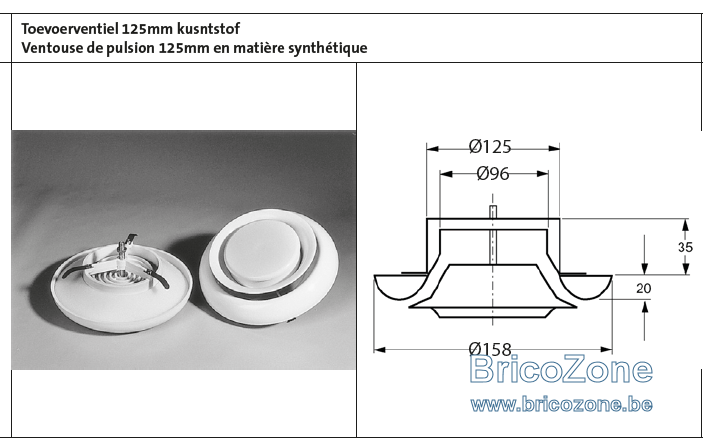

    Ce qui seme le plus le doute chez moi c'est les debits des bouches....Une bouche de 125 a en fait un passage d'air de 96 dans le fichier que tu as joint. 96 ca veut dire 52 m3/h a 2 m/s ou 78 m3/h a 3 m/s


    fxi , 9 Décembre 2020
    #66
  7. neuneu

    neuneu Hainaut

    Dernière édition: 9 Décembre 2020
    neuneu , 9 Décembre 2020
    #67
  8. fxi

    fxi Liège

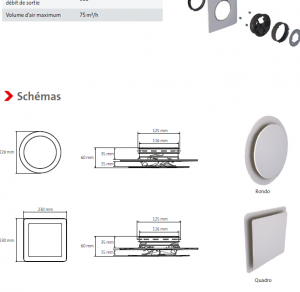

    je viens de voir d'autres bouches chez ubbink....et la le passage d'air est de 116 ce qui correspond a 76 m3/h pour 2 m/s (bouche donnee pour 75 m3/h max dans labrochure donc ca correspond)

    moi qui avait des pieces a 80 ou 90m3/h je vais m'arranger pour me limiter a 75

    fxi , 9 Décembre 2020
    #68
    neuneu aime ça.
  9. neuneu

    neuneu Hainaut

    75m³/h * 2 ça passe crème dans ton cas 115m³/h
    maintenant est-ce que le DN75 irait …..pour un SALON SAM je dirais oui, puisque rien ne semble interdire une vitesse supérieure ;)

    voir ce que dit @daniel73, je ne sais pas d'où viennent ses infos PEB belge

    neuneu , 9 Décembre 2020
    #69
  10. baziles18

    baziles18 Liège

    J'ai mon salon en 120m3 j'ai mis 2 bouches en dn90 (4 dn90 au total).

    Le problème que j'ai à jongler avec les dn75/dn90 c'est qu'on augmente le risque de chutes. Je trouvais moins casse burnes de rester sur un seul diamètre.

    Au pire mon installation sera plus silencieuse que si j'avais placé du dn 90 à tel ou tel endroit. Pour finalement à peine plus cher en marchandise.

    baziles18 , 9 Décembre 2020
    #70
  11. baziles18

    baziles18 Liège

    De toute façon on ne le dira jamais assez, ce foutu brol ne tournera jamais à 100% plus de 30 minutes une fois semaine quand tu fera tes frites

    baziles18 , 9 Décembre 2020
    #71
  12. neuneu

    neuneu Hainaut

    et encore moi je vais mettre une hotte avec tubage externe :eek:

    neuneu , 9 Décembre 2020
    #72
  13. baziles18

    baziles18 Liège

    Moi j'ai pas de friteuse c'est encore plus simple. J'ai une bonne friterie à 300m :)

    Attention aux tubages externes avec les VMC DF.

    baziles18 , 9 Décembre 2020
    #73
    neuneu aime ça.
  14. neuneu

    neuneu Hainaut

    tu penses mettre une hotte passive ou a recyclage ?

    neuneu , 9 Décembre 2020
    #74
  15. daniel73

    daniel73 France

    Bonjour,
    en Belgique avec le PEB respecté, il faut partir partout en DN90 et pour un équilibre naturel mixer avec du DN75 par exemple 2xDN75 plutôt que 1xDN90, selon le volume et la longueur de gaine(s) par bouche. Pour prévoir ça à l'avance sans se tromper il faut un logiciel comme HB+ Burgerhout.

    La vitesse PEB en sortie de bouche est bien de 2m/s. Mais si tu fais un gros étranglement à la bouche, alors ce n'est pas bon car bruit de souffle assuré.

    Pour être précis le DN63 = 50 interne et le DN75 = 61 interne.

    Nb) il y le nominal PEB puis il y a le volume max en Boost que vous allez réellement utiliser chez vous. Il faut donc trouver le bon compromis mais ce n'est pas facile avec le volume nominal PEB et les 2m/s en sortie de bouche à respecter. En tout cas le DN63 est à oublier.

    daniel73 , 9 Décembre 2020
    #75
  16. neuneu

    neuneu Hainaut

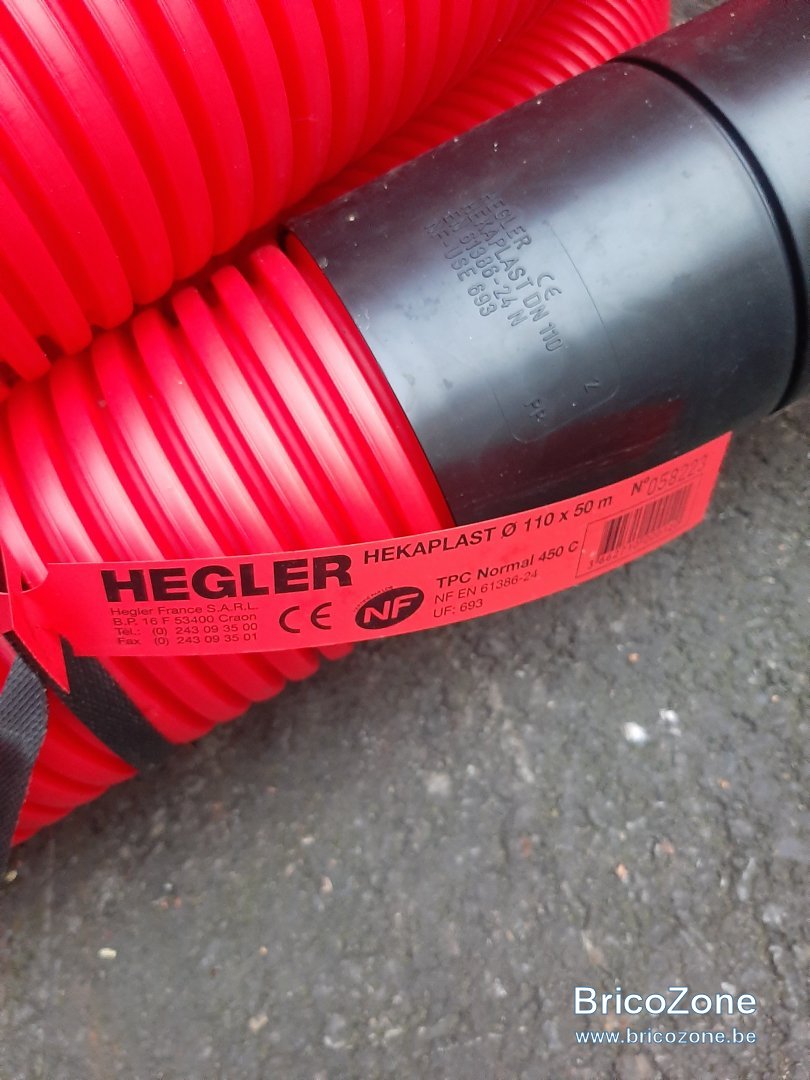

    Je sors de chez plastic Wauters Marcinelle, avec ma ubbink verte en main j'ai été comparé hekaplast, ce sont bien les même, sur 50m y'a 50€ de différence, c'est pas flagrant mais bon c'est Noël ca fera un cadeau et au moins de stock en toutes dimensions


    neuneu , 9 Décembre 2020
    #76
  17. daniel73

    daniel73 France

    Bonjour,
    c'est quel prix ttc chez Wauters les 50m de DN75 et DN90 Hegler Hekaplast ?

    daniel73 , 9 Décembre 2020
    #77
  18. belgotux

    belgotux 31 ans, Hainaut

    @neuneu j'ai mis qu'en sortie par précaution pour l'air entrant, mais peut-être trop de précaution de ma part ?
    Et le rayon de courbure est plus important avec les Hekaplast.
    @daniel73 il y a 2ans DN90 92€ ttc les 50m avec 30% de remise. Les ubbink 200€ pour dire :eek:

    belgotux , 9 Décembre 2020
    #78
  19. neuneu

    neuneu Hainaut

    Je t'empererais la différence de prix ubbink sont à 129€ les 50m
    https://m.2smart.be/fr/catalogue/ve...d-50-m-pr-ae34c-ø75/63-air-excellent-circular
    Plastic wauters il m'a parlé de 109€ etc sans remise et la je lui ai dit quelle remise ? :eek:

    Attention toutefois que ubbink a 2 modèles de gaine dont une spéciale antistatique et bactérienne on en serait la a 196€ les 50m

    https://www.ventilatieland.be/ubbin...0QpJCgXy1G9r_tmAgh8d4L_7FivndqGRoCI6wQAvD_BwE

    Laquelle j'ai mise ? Bonne question :):grinning:
    Jai été pour mon cas donc DN75, mais avec le covid j'ai du faire le toutou avec le magasinier, jai même pas pu visiter le magasin, 1 personne avec un magasinier obligatoire :laughing:

    Dernière édition: 9 Décembre 2020
    neuneu , 9 Décembre 2020
    #79
  20. belgotux

    belgotux 31 ans, Hainaut

    Celui que tu montre est le DN75, le DN90 dans mon cas;) est à 172€ sur 2smart https://www.2smart.be/fr/catalogue/ventilation/ubbink/air-excellent/ubbink-flexible-rond-50-m-pr-ae48c-ø90/75-air-excellent-circular
    Je l'avais acheté plus cher que toi le ubbink. C'est le normal, l'antibactérien et hors de prix.
    200€ était prix officiel j'avais eu 13,6% à my-electro en son temps :confused: donc +- 173€ comparé au 92€, j'avais besoin de 100m en extraction, 160€ de gagné vite fait :grinning:

    109€ pour le DN75 c'est surfait franchement :joy: avec les 30% tu serais à 76€
    Ca t'a fait que 20€ d'économie à ce prix o_O tu as demandé prix ou tu as déjà acheté ?
    Si tu as qqu d'indépendant tu lui mets sur sa tva, tu lui donnes la facture, tu as 30% chez eux, même premier client! Et tu lui donnes une bouteille pour avoir fait travailler le comptable ;)

    Edit : j'ai surtout pris les ubbink pour le réseau d'insufl car hormis le matériel, il y a le stockage qui compte, les ubbink sont fermés au extrémités, alors que les hekaplast sont entreposé ou vont des rats etc nettoie les bien avant avec ficelle, chiffon et aspi pour tirer. Avec un produit nettoyant alimentaire sans eau

    belgotux , 9 Décembre 2020
    #80
    neuneu aime ça.
