Installation domestique charge voiture PHEV 3,6Kw + Accessoire de comptage

Dans le forum Electricité générale - par kevart le 20 Janvier 2021

  1. kevart

    kevart 37 ans, Liège

    Merci @flashman

    J'ai du 16mm2 qui va du compteur au 300mA.
    Et ce qui sort du 300mA semble être du 10mm2, ce qui est correcte, vu que c'est du 63A.

    Je vais donc prendre du 10mm2 et en profiter également pour refaire la connexion entre l'extreme droite de la ligne du bas et l'extreme droite de la ligne juste au dessus qui est en 4mm2 (ajout de la pompe à chaleur piscine sur le 30mA qui alimente toute la ligne du bas). Ainsi ça sera fait correctement.

    Pour brancher la phase et le neutre, je me branche en sortie du 300mA ou je peu me piquer sur les entrées d'un disjoncteur de la ligne du haut? Vu que je veux me mettre sur la phase grise qui est la moins sollicité du réseau.

    kevart , 4 Avril 2021
  2. flashman

    flashman Liège

    C'est en entrée du différentiel qu'il faut se mettre... Donc, il faut obligatoirement du 16.

    flashman , 4 Avril 2021
  3. kevart

    kevart 37 ans, Liège

    Même si je ne fais que rajouter ne prise au finale? Ce n'est pas une borne, je met une prise sur une ligne dédiée.

    kevart , 4 Avril 2021
  4. flashman

    flashman Liège

    Si différentiel type A, ok pour après et on se branche ou l'on veut.
    Si différentiel type B ou HP, ça doit être en // au 300ma.


    En général, on met un B en //.

    flashman , 4 Avril 2021
  5. kevart

    kevart 37 ans, Liège

    Dernière édition: 4 Avril 2021
    kevart , 4 Avril 2021
  6. neuneu

    neuneu Hainaut

    Perso je mettrais un coffret plus grand :p
    Tas oublier le chargeur trottinette et vélo
    N'oublie pas le peigne de connexion et de remplir ton coffret de disjoncteur même si rien n'est connecté ;)
    Intéressant ton compteur avec pulse

    neuneu , 5 Avril 2021
  7. kevart

    kevart 37 ans, Liège

    Pourquoi tu veux charger un vélo? Le vélo c'est fait pour le sport, pas besoin de batterie. :p
    Je ne vais pas m'emmerder avec un peigne, je vais faire les 6 connexions avec du 10mm2.

    Je n'utiliserai pas la sortie pulse. Mon seul but est de faire une photo X fois par an pour le faire rembourser les kW par mon employeur.

    Pourquoi ajouter des disjoncteurs même si rien n'est connecté?
    Il y a des plaques pour combler les vides non?
    Je prend un 8, car un 12 ne passera pas là où je veux le poser...un 6 aurais été suffisant...je n'ai besoin que de 5 modules.

    Dernière édition: 5 Avril 2021
    kevart , 5 Avril 2021
  8. neuneu

    neuneu Hainaut

    Simplement parce que l'on ajoute toujours des prises à droite et à gauche ;)

    neuneu , 5 Avril 2021
  9. kevart

    kevart 37 ans, Liège

    Haaa...mais pour ça, j'en ai déjà à gogo...y en a 4 dans le garage qui servent "à rien" et j'en ai sur la terrasse et dans l'abri de jardin, plus deux modules de réserve dans le coffret principale. :p

    Par contre, le jour où madame à un véhicule à charger, je rajouter une P17, je met un second disjoncteur en 20A et voilà.
    Mais bon, pas avant 5 ans...d'ici là tout aura beaucoup évoluer et je changerai certainement tout pour du 16A triphasé.
    Ici, au total, j'en ai pour moins de 300eur ttc.

    kevart , 5 Avril 2021
    neuneu aime ça.
  10. belgotux

    belgotux 32 ans, Hainaut

    Attention qu'il est que 5A nominal avec un courant de max 120% donc 6A en continu. Les 45A c'est en cas de pic. D'après la datasheet sortie par google sur sa ref. Ca n'ira pas pour toi avec 16A

    belgotux , 6 Avril 2021
  11. kevart

    kevart 37 ans, Liège

    Après recherche, trouvé sur le site d'un fabriquant, l'intensité nominale, 5 dans ce cas, est l'intensité de référence pour le calibrage. L'intensité maximal entre () ici 45 est l'intensité maximum à ne pas dépasser.
    Le compteur fonctionnera tel que défini en terme d'impulsion entre ces deux valeurs.

    kevart , 6 Avril 2021
  12. kevart

    kevart 37 ans, Liège

    Par contre, je dois le protéger de compteur.
    Je le met donc entre le Différentiel et le Disjoncteur.

    kevart , 6 Avril 2021
  13. neuneu

    neuneu Hainaut

    après le disjoncteur entre le disjoncteur et ton cable vers ta P17

    neuneu , 7 Avril 2021
  14. belgotux

    belgotux 32 ans, Hainaut

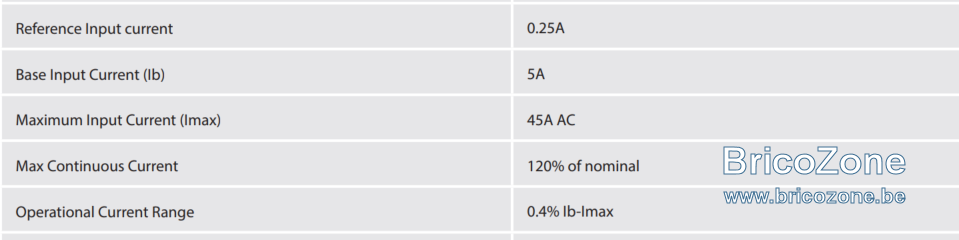

    Etant sur le pc j'ai vérifié, c'est un peu flou, tu vois du "base current" mais pas de "nominal current". Et le "max continuous current" parle de 120% du "nominal".
    nominal current = base current ? dans ce cas 6A en "max continuous current"
    Et si tu regardes "operational current range" (pas en continu donc), c'est jusque Imax donc 45A)
    Le lien : http://downloads.spwales.com/spdea120a-datasheet.pdf


    Peut-être vérifier auprès du vendeur ou fabricant ?

    belgotux , 7 Avril 2021
  15. neuneu

    neuneu Hainaut

    neuneu , 7 Avril 2021
    belgotux aime ça.
  16. kevart

    kevart 37 ans, Liège

    Perso, je m'en fou de la sortie.
    Je vais juste prendre une photo X fois par an pour me faire rembourser.

    kevart , 7 Avril 2021
    neuneu aime ça.
  17. kevart

    kevart 37 ans, Liège

    Voici ce que dit le fabriquant.

    "L'intensité maximale ne doit pas être dépassée. Pour cela on protège le compteur électrique avec un disjoncteur. L'intensité nominale n'a pas grande importance. Elle indique l'intensité de référence pour le calibrage du compteur électrique. Le compteur compte avec précision de son intensité de démarrage jusqu'à son intensité maximale."

    kevart , 7 Avril 2021
    belgotux aime ça.
  18. kevart

    kevart 37 ans, Liège

    N'ayant pas eu de réponse de kWhmeters.nl concernant la capacité de branchement en mm2, je me suis tourné vers Polier avec Voltebox.

    J'ai pris le MM32ML, qui permet 45A et des branchements de 10mm2.

    J'ai été agréablement surpris par la société Voltebox, réponse très rapide à mes questions sur leur Youtube.
    Commande passée à 7h44 et confirmation de l'envoi à 8h30.

    Je n'attend donc plus que le Coffret Legrand (pas de stock, mais livraison prévu debut de semaine), le kWh Meter et le chargeur qui a été expédié hier.

    kevart , 9 Avril 2021
  19. fxi

    fxi Liège

    Salut a tous,

    Je profite un peu du sujet pour demander un avis. Bien que j'ai tout lu je suis perdu dans ce domaine.
    J'ai une install 3N400 33A. Encoreune journee de travail et l'elec est finie. Nous avons 2 voitures et aucune n'est electrique ou hybride rechargeable.
    J'aimerais neanmoins completer mon installation elec en vue de vehicule elec dans le futur car ca va nous arriver.
    Je souhaiterais donc en profiter maintenant pour passer le/les cables necessaires avant de plafonner.

    Le garage est pour 2 voitures cote a cote avec une colonne beton qui separe les 2 portes.

    Faut il prevoir des prises encastrees ou cela sera plutot un boitier a fixer au mur?
    Quel cable dois je prevoir jusqu'au tableau? Je prefere surdimensionner si possible afin d'etre ready pour le futur et d'eventuels chargeurs rapides.

    Merci a vous

    fxi , 17 Avril 2021
  20. neuneu

    neuneu Hainaut

    Si tu passes 2 câbles tri c'est bien, par contre si faut recharger les 2 pour moi 5g2.5 est suffisant, si 1 peut-être du 4^

    neuneu , 17 Avril 2021
