Installation domestique charge voiture PHEV 3,6Kw + Accessoire de comptage

Dans le forum Electricité générale - par kevart le 20 Janvier 2021

  1. Suric@

    Suric@ 35 ans,

    On l'avait repérée parce qu'elle correspondait à nos critères (surtout de volume).
    Puis après quelques recherches, on est tombé sur ZE occasion, un véhicule d'occasion qui affichait ...3km et beaucoup d'€ en moins :p.

    Pour la borne, on a pris celle-ci parce que les commentaires sont bons.
    Si j'ai bien suivi (j'avoue parfois décrocher quand il me parle en terme plus technique :rolleyes:), il est parti du différentiel 30mA vers un disjoncteur 32A, puis vers la borne. Le tout en 6carré.
    On a suivi ce qui est noté dans la notice de la borne et son savoir-faire

    Suric@ , 18 Mars 2021
    #81
    kevart aime ça.
  2. neuneu

    neuneu Hainaut

    C'est peut être un disjoncteur et différentiel en même temps, j'en utilise mais pas de la marque legrand ;)

    neuneu , 18 Mars 2021
    #82
  3. kevart

    kevart 37 ans, Liège

    Juste, il est écrit "Disjoncteur Différentiel".
    C'est mieux séparer ou en 2en1? Ou c'est kifkif?

    Pour une charge 16A, il est mieux d'utiliser un disjoncteur 20A ou un 16A est suffisant? J'ai un 16 en trop suite à l'installation de ma pompe à chaleur piscine en courbe D.

    Dernière édition: 18 Mars 2021
    kevart , 18 Mars 2021
    #83
  4. neuneu

    neuneu Hainaut

    16A est suffisant pour 16A pour la courbe du D me parait un peu haut :)
    tu gagnes 2 DIN en mono avec un disj diff a comparer avec un int diif et un disj :grinning:

    neuneu , 19 Mars 2021
    #84
  5. kevart

    kevart 37 ans, Liège

    @neuneu

    Celui que j'ai est un courbe C, il était dans le tableau et je l'ai remplacé par un courbe D car j'ai suivi la notice de la PAC de la piscine.

    kevart , 19 Mars 2021
    #85
  6. kevart

    kevart 37 ans, Liège

    Le kWh Meter, je doit le mettre entre le Différentiel et le Disjoncteur? Ou après le Disjoncteur? Ou avant le Différentiel?

    kevart , 20 Mars 2021
    #86
  7. flashman

    flashman Liège

    Après le disjoncteur si c'est un comme ça (qui ne supporte que 45a).

    flashman , 20 Mars 2021
    #87
    neuneu aime ça.
  8. kevart

    kevart 37 ans, Liège

    Diff. 40A
    Disj. 20A
    Le kWh meter peu prendre 45A effectivement, j'ai pas vu moins.

    kevart , 20 Mars 2021
    #88
    neuneu aime ça.
  9. kevart

    kevart 37 ans, Liège

    Existe t'il un module sur rail DIN qui s'apparenterait à un interrupteur piloté par Bluetooth?

    Ca me permettait de protéger mon installation contre le vol d'électricité.

    kevart , 21 Mars 2021
    #89
  10. BG1000

    BG1000 62 ans, Bruxelles

    il existe des adaptateurs pour des modules domotiques, maintenant il faut trouver le bon couple commande récepteur

    BG1000 , 21 Mars 2021
    #90
  11. kevart

    kevart 37 ans, Liège

    Salut

    Je vois dans ce post que Flashman et Cory explique qu'il faut se mettre avant le 300mA et que par conséquent il faut utiliser la même section qu'entre le compteur et le Différentiel 300mA.
    Dans le cas où je ne fait que rajouter une prise P17, puis prendre le courant en sortie du 300mA, donc me mettre derrière celui-ci, en 2,5?
    Quel est la différence et qu'elle est l'utilité de ne pas passer par le 300mA?

    Merci.

    @flashman et @Cory

    Dernière édition: 22 Mars 2021
    kevart , 22 Mars 2021
    #91
  12. neuneu

    neuneu Hainaut

    On ne peut rien insérer avant le 300mA qui est alimenté par la colonne et dois être plombé
    Tu dois simplement ajouter un différentiel et un disjoncteur protégeant ta prise, d'ailleurs rien ne t'empêche de faire l'inverse, disj + diff si sont calibre est inferieur a celui de ton alimentation amont

    neuneu , 22 Mars 2021
    #92
  13. Thorgard

    Thorgard 36 ans, Luxembourg

    Tu peux insérer un différentiel typé B sur le même niveau que le 300mA... Directement alimenté par la colonne tout comme le 300mA donc Ne jamais mettre un différentiel type B en aval d'un 300 mA type A

    Thorgard , 22 Mars 2021
    #93
  14. kevart

    kevart 37 ans, Liège

    kevart , 22 Mars 2021
    #94
  15. kevart

    kevart 37 ans, Liège

    Mais en soit, c'est vrai que ça n'est que de rajouter une prise sur un réseau...donc je ne vois pas pourquoi ne pas se mettre comme pour les autres après le 300mA.

    kevart , 22 Mars 2021
    #95
  16. kevart

    kevart 37 ans, Liège

    @Cory @flashman

    Salut les électriciens.
    Dans ce coffret complémentaire, je repart depuis le 300mA sur une phase, j'imagine que je dois partir en 3G10 tel que ça semble être le cas dans tout le coffret principale (63A)?

    Le 30mA pour la prise P17, je le prend en 40A ou en 63A, vu que je rentre dedans avec du 10mm2?
    Si c'est le cas, je peux également relier mon compteur de kWh et ma P17 en 3G10?

    Merci

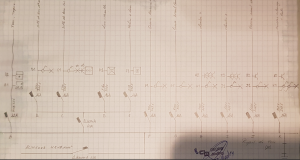

    Capture d’écran 2021-04-03 à 18.02.13.png

    Dernière édition: 3 Avril 2021
    kevart , 3 Avril 2021
    #96
  17. kevart

    kevart 37 ans, Liège

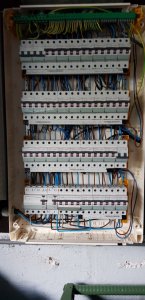

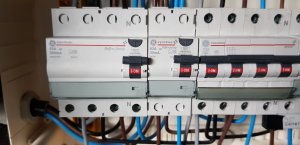

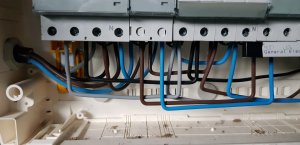

    20210403_182524.jpg 20210403_183059.jpg 20210403_182520.jpg

    kevart , 3 Avril 2021
    #97
  18. flashman

    flashman Liège

    Le diff. doit être au minimum égal à la puissance du disjoncteur que l'on met après.

    Si 16 ou 20a, un 40 suffit largement.


    Pour le disjoncteur, j'imagine qu'un 16a suffit, mais, perso, je mettrais minimum un 20a si ça doit tourner à 16a pendant des heures...

    flashman , 3 Avril 2021
    #98
  19. kevart

    kevart 37 ans, Liège

    @flashman

    Ok, je part donc sur un 40A en Diff. et 20A en Disj.

    Par contre, comment je peux savoir si je suis bien en 10mm2 dans mon coffret pour utiliser la même section pour partir vers le coffret secondaire et utiliser cette section dans ce dernier aussi? J'ai lu ailleurs que tu indiquais qu'on ne peu pas changer la section dans le coffret et donc qu'on ne peu pas sortir du 300mA avec du 10 pour des lignes et du 6 pour d'autres.

    Normalement, avec 63A sur le 300mA ça devrait être du 10.

    J'ai déjà commandé le chargeur mobile, je l'ai pris chez Morec viat Aliexpress depuis la France.

    kevart , 3 Avril 2021
    #99
  20. flashman

    flashman Liège

    Du 10, c'est du monobrin. Du 16, c'est du multibrins.

    Sinon, suffit de comparer avec un bout dont on connaît la section, ou, encore, de la mesurer...

    flashman , 4 Avril 2021
