Le petit boulot du jour

A.L. a dit:

Ah, les caillebottis.
J'attendais cette question.
Ce sont des caillebottis récupérés par mon beau-père chez un horticulteur en faillite et qu'il utilisait pour son boulot.
Tous les membres de la famille se les sont partagés quand il est entré en home.
Sinon, on en trouve parfois sur le market place ou en seconde main.
Vendu aussi chez les fournisseurs en matériel agricole ou horticulture.
Suivant la taille ou la résistance ça peut vite couter cher.

Cliquez pour agrandir...

NicoW a dit:

Merci @A.L. [...]
Je vais visser comme j'avais prévu même si c'est moins solide (mais au moins invisible ) car je n'ai pas une bonne expérience avec les tourillons, ça s'aligne difficilement bien je trouve.

[...]

Cliquez pour agrandir...

Carbu a dit:

Ils vont fléchir, sur à 200%, même à vide ils fléchissent, c'est juste une question de temps

Cliquez pour agrandir...

NicoW a dit:

Comment procéderiez-vous, tant pour les découpes que pour l'assemblage et la fixation murale

Cliquez pour agrandir...

A.L. a dit:

Pour un caisson, il est préférable de ne pas poser la tablette du haut sur le panneau vertical, mais de faire comme pour les armoires de cuisine comme expliqué dans cette vidéo (en Anglais mais très claire) qui explique les avantages dont plus solide et plus simple car toutes les tablettes ont la même taille.. ()

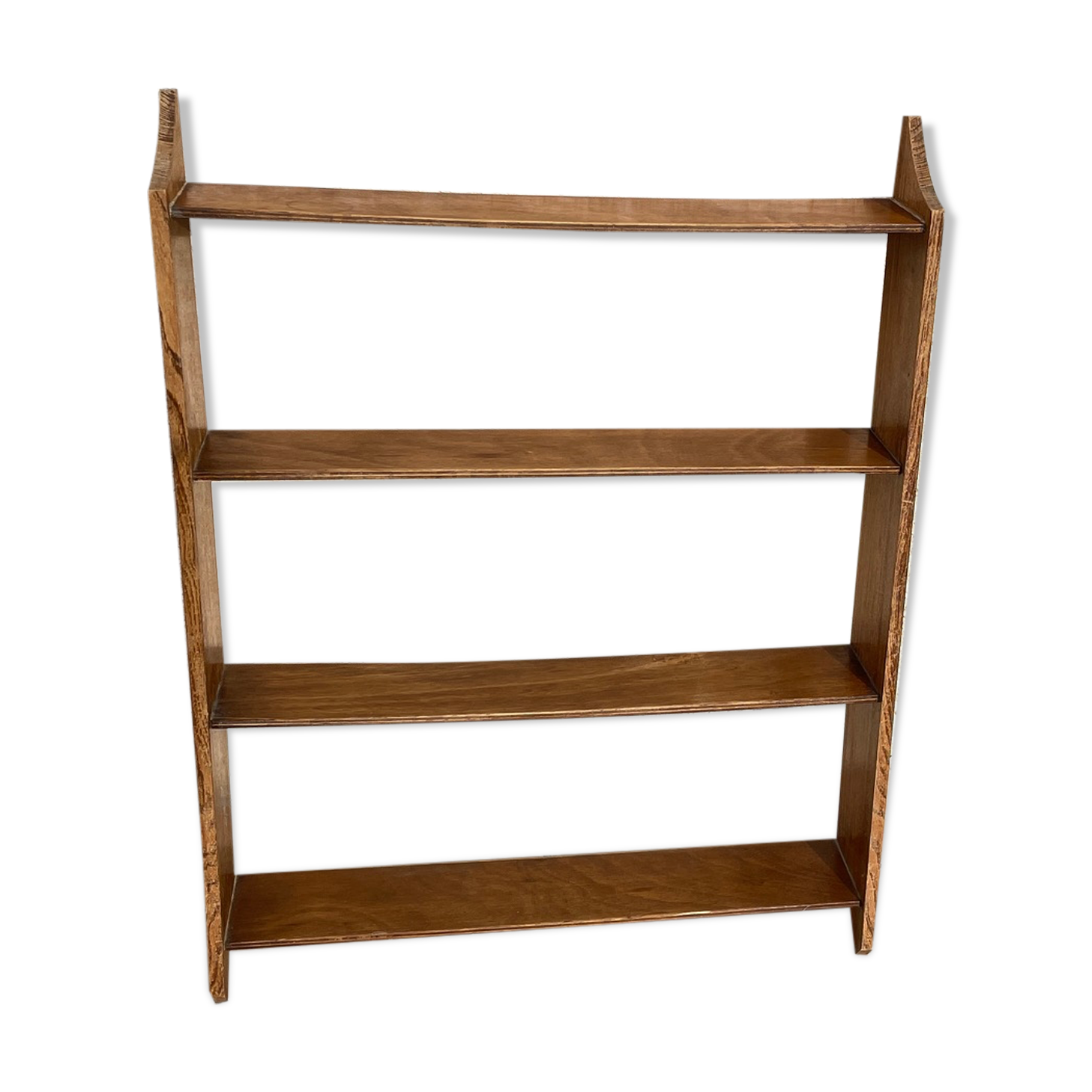

Ou comme pour cette petite étagère que j'ai faite :
Voir la pièce jointe 169459

J'ai fait l'assemblage des angles par tourillons et vis confirmat.
Ce sont des vis prévues spécialement pour les assemblages en MDF ou agglo.
Tu peux aussi uniquement utiliser des tourillons et coller.
Idem pour les tablettes qui resterons fixes.
Pour cette étagère, je n'ai pas utilisé des tourillons mais des Lamellos + colle pour les tablettes
Pour ta scie, tu peux te fabriquer un guide (voir tous les tutos sur le net) pour les grandes longueurs et pour les petites, la radiale sera très bien.
Il est quand même mieux d'avoir un fond pour rigidifier le tout ou, au moins des renforts par équerres plates dans les angles .
Pour la fixation au mur, pourquoi pas ces ferrures.
Mais, attention, des livres peuvent être assez lourds et les chants des panneaux de MDF ont une résistance à l'arrachement assez médiocre donc, il faudra prévoir des vis assez longues et attention aussi à ne pas "exploser" le panneau avec des vis trop grosses.
Perso, je choisirais plutôt des supports invisibles comme ceci ( en choisissant un modèle assez fin pour entrer dans du 18mm )

Voir la pièce jointe 169460 ou Voir la pièce jointe 169461

Cliquez pour agrandir...

baziles18 a dit:

C'est celui qu'on a pas car c'est clairement plus résistant en posant les éléments horizontaux sur les verticaux ermt non entre

Cliquez pour agrandir...

chuferlu a dit:

C'est clair, c'est comme ça qu'on a toujours fait , même quand les menuisiers te faisaient un tenon et une mortaise (ou une fausse languette borgne) en quelques minutes.
Ce système est arrivé en même temps que les caissons modulables, ainsi ils recouvraient toujours le flanc, sans chant visible. Et on mettait un plan de travail au dessus.

Depuis les monteurs ont pris ça pour le standard.
Ils sont toujours surpris quand j'arrive avec mes caissons "mals faits", souvent même commisérents avec "l'ancien".

@NicoW , une chose que j'envisagerais cest de faire les tablettes du haut et du bas débordantes. Ça t'éviterait des desafleurs disgracieux.
Voire beaucoup pour pouvoir mettre des livres plus larges.

Cliquez pour agrandir...

baziles18 a dit:

Les tests de "résistance" de ce type sont quand même clownesque.

Le seul qui aurait trouvé grâce à mes yeux c'est la charge des tablettes et dessus de caisson. C'est celui qu'on a pas car c'est clairement plus résistant en posant les éléments horizontaux sur les verticaux et non entre.

Cliquez pour agrandir...

A.L. a dit:

C'est une démonstration par l'absurde qui montre que de simple clous chargés perpendiculairement sont plus résistants.
Cette méthode permet aussi de se passer de vis ou autre quincaillerie et de faire des assemblages solides avec de simples tourillons.
Tu parles de charge de tablettes.
En général, ce n'est pas celle du dessus qui est la plus chargée mais bien les intérieures, donc celles entre les montants verticaux.
Dans ce cas, tu fais confiance à quatre ergots métalliques 0.5 cm² de surface pour supporter des dizaines de kilos d'ustensiles divers ou de denrées dans une armoire de cuisine.

Cliquez pour agrandir...

baziles18 a dit:

Je peux faire le // avec le problème rencontré par @melocake sur son meuble d'entrée.

Cliquez pour agrandir...

melocake a dit:

quelle memoire!

Cliquez pour agrandir...

baziles18 a dit:

C'est bien ce que je reproche. C'est finalement la résistance du clou et non de l'assemblage.

Il existe d'excellents tests sur les différents assemblage (colle, colle+vis, vis), j'aurais voulu la même chose pour la façon d'assembler les caissons/tablettes.

Ces assemblages (horizontaux entre les verticaux et non dessus/dessous) ont comme seul but l'esthétique. Je peux te montrer les meubles que mon père ébéniste a réalisé chez moi (50 ans dans le métier).

Les seuls endroit quu sont assemblés comme lui le recommande c'est dans l'unique but esthétique d'aligner les tablettes. Point.

Tous les autres assemblage ou la qualité structurelle à une importance le sont "dessus/dessous".

Je peux faire le // avec le problème rencontré par @melocake sur son meuble d'entrée.

Cliquez pour agrandir...

A.L. a dit:

Justement, c'est l'assemblage qui pose problème.
Et aussi les matériaux utilisés pour ces caissons (MDF, aggloméré,... ) qui offrent une résistance à l'arrachement médiocre sur les chants.
Visse une vis " normale" (conique) dans le chant d'un panneau MDF et tire dessus avec une tenaille elle va s'arracher sans problème.
C'est aussi pour cela qu'on utilise des vis "confirmat" dans ces matériaux
Le problème se pose aussi avec d'autres techniques d'assemblage ( colle seule, faux tenon, tourillon, ...)
Evidemment que les meubles de ton père tiennent encore après 50 ans : il utilise du "vrai" bois.

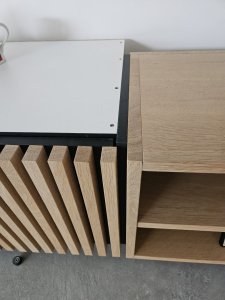

Par contre, le caisson sur les photos, je ne suis pas certain de la résistance de l'assemblage si tu exerces une force de traction verticale sur le panneau supérieur pour le déplacer plein par exemple.

Cliquez pour agrandir...

jvv a dit:

Franchement, bonne chance pour arracher des planches, d'aggloméré ou MDF, collées avec tourillons ou lamello (si bien placés et en suffisance) ! Ces assemblages sont très solides.

Cliquez pour agrandir...

jvv a dit:

Concernant le déplacement du caisson, ce serait une drôle d'idée de le porter par la planche supérieure lorsqu'il est plein, alors qu'il existe des planches à roulettes réglables en hauteur pour ce faire par le bas. Par ailleurs, d'une point de vue charge, il est beaucoup plus logique de fixer les tablettes dans les montants, qui eux-mêmes reposent sur le fond, qui lui-même est soutenu par les pieds. Dans le cas "habituel", les pieds poussent généralement sur la planche du fond qui est fixée latéralement sur les montants, ce qui est clairement défavorable.

Cliquez pour agrandir...
