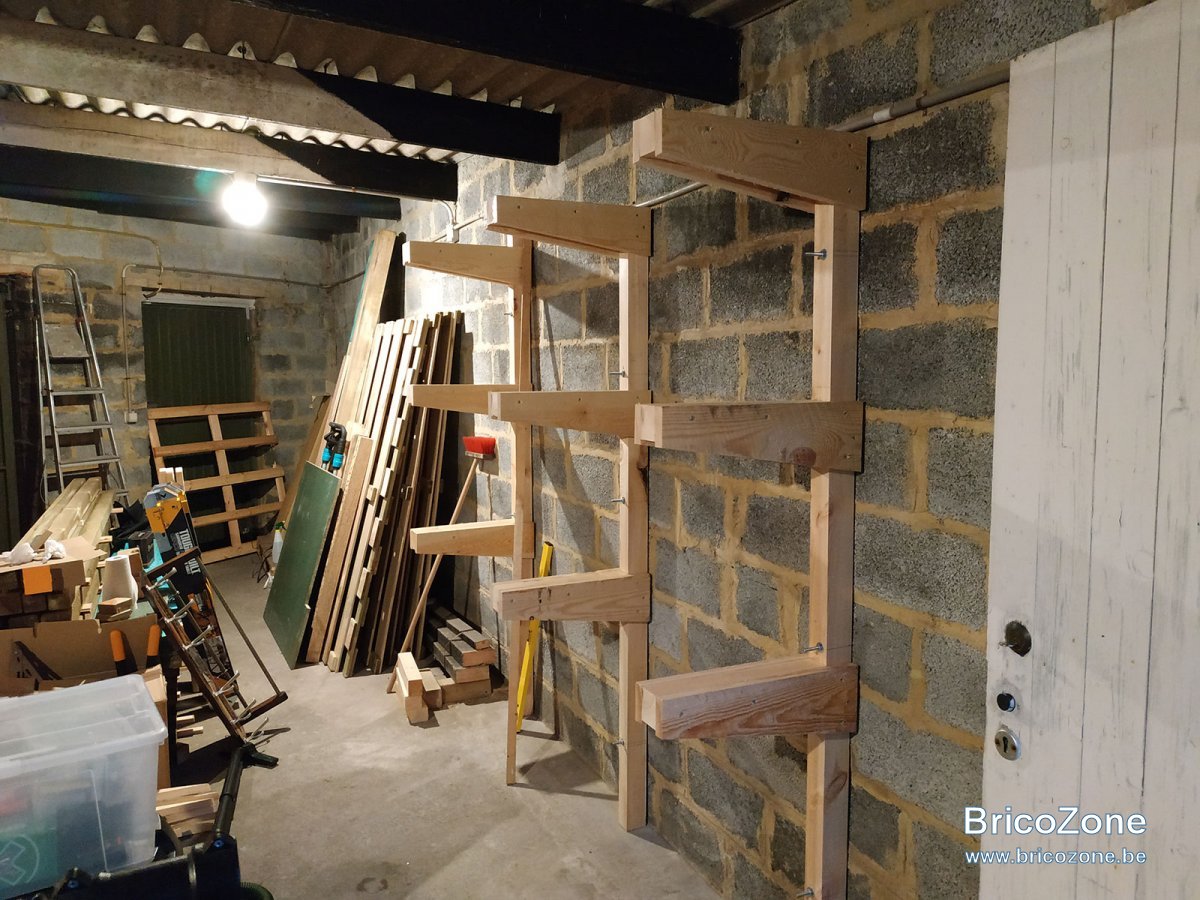

Hop, des structures pour stocker des planches et tout sur un mur de mon garage. Encore la moitié à faire mais je voulais d'abord voir si ça le faisait ! Car je n'y ai pas été avec le dos de la cuillère question solidité. Et puis je me suis lancé dans certaines opérations un peu délicates (voir point 5...).

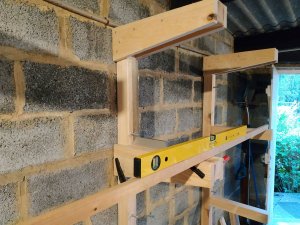

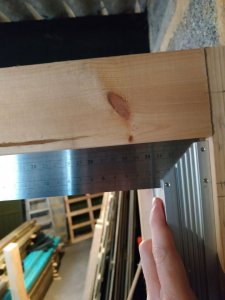

Oui oui, j'aime me prendre la tête... Mais au final, le tout est nickel, tout s'est passé comme je l'avais imaginé, l'ensemble est à niveau, dans tous les sens. Ça correspond tout à fait à ce que je voulais faire
En détail pour ceux qui voudraient faire un truc dans le genre :

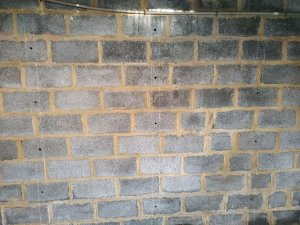

1. Percer les trous dans le mur pour scellement chimique. Astuce pour réussir son scellement chimique : les trous percés dans des bloc de béton creux ne tombent pas forcément dans un creux... Si on perce au milieu du bloc, on tombe dans du béton plein. Ne pas mettre de tamis dans ce cas-là donc !

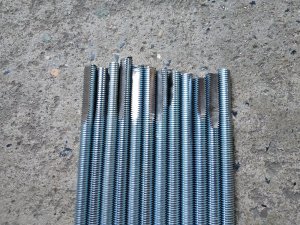

2. Préparer les tiges filetées en suffisance. Et pour bien faire ça, j'ai fait des plats sur un côté des tiges pour éviter que la tige puisse tourner dans le scellement.

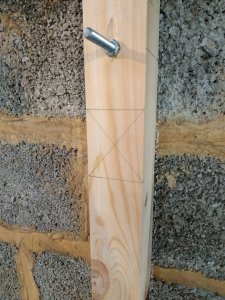

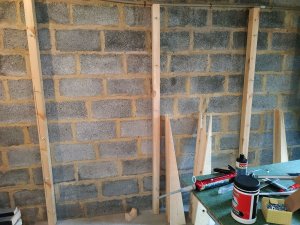

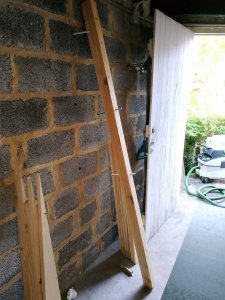

3. Percer les chevrons et... tomber pile dans les tiges filetées scellées. Le genre de truc impossible quoi. J'ai donc sceller les tiges en haut en bas dans le mur (bien droite grâce à la "fabrication" d'une cale maison), laissé sécher pour avoir un support solide. Puis inséré les deux tiges intermédiaires, positionné le chevron avant que ça sèche pour les faire tomber parfaitement dans les trous du chevron, fixé le chevron avec écrou en haut et bas et laissé séché le tout.

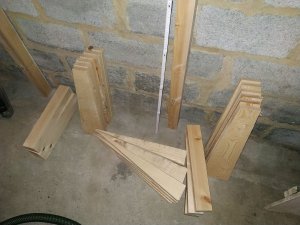

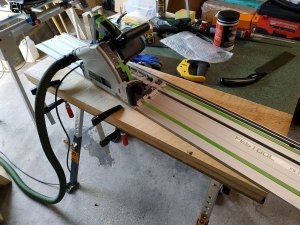

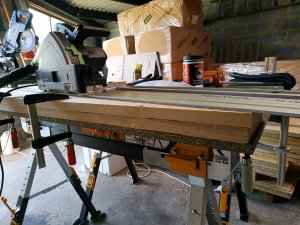

4. Découpe du bois pour les consoles : planches en diagonales à la circulaire. Coupes de longueur à la radiale.

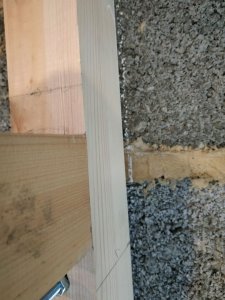

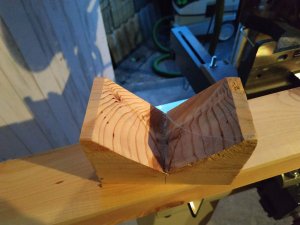

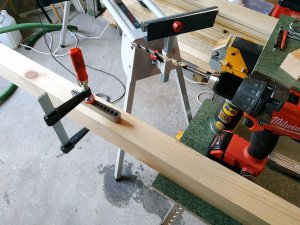

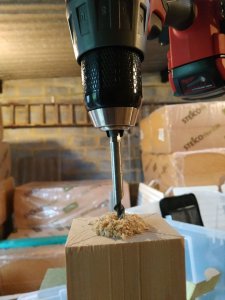

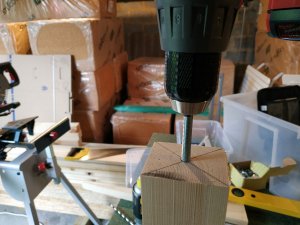

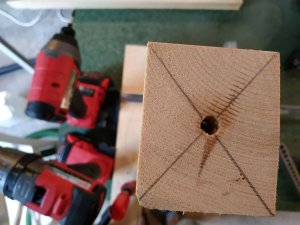

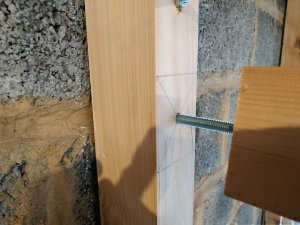

5. Idée un peu folle... Solidariser les morceaux de chevrons des consoles aux chevrons de la structure avec des tiges filetées de 20 cm qui traverse le tout. Pas compliqué, suffit de percer parfaitement droit et parfaitement centré un trou de 15 cm dans la longueur des morceaux de chevron des consoles. Puis de faire pareil à travers les chevrons des structures. Le tout à l’œil... Ça n'aurait pas été drôle si j'avais eu une perceuse à colonne.
Enfin, visser la tige dans le chevron console à la perceuse et visser le chevron console dans le chevron structure à la main. p*, j'ai perdu tout le monde là je parie

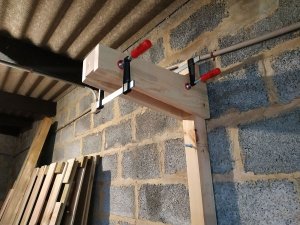

6. Visser les "joues" des consoles (10 vis filetage partiel de 5x60 par console)
7. Faire des tractions sur les consoles supérieures pour vérifier qu'elles supportent mon petit 70 kg sans broncher. C'est le cas.
Quelques détails pour terminer :
Chevrons de 60x70 mm
Planches de 25 mm d'épaisseur et 15 cm de hauteur à la base
Consoles de 50cm de profondeur et 11 cm de largeur
Une idée du poids que peut supporter ce genre de structure ? Un éventuel point de faiblesse quelque part ?
Voilà voilà
