Petit projet de serveur off-grid

Dans le forum Solaire Photo Voltaïque - par bistory le 12 Mai 2015

  1. bistory

    bistory 29 ans, Hainaut

    Attend que je fasse une vidéo :D
    Je ferai aussi une estimation du coût de l'éolienne et un aperçu de sa production (il y a peu de vent pour le moment donc ça sera probablement plus intéressant en automne/hiver).

    Parce qu'on dépasse le cadre du bricolage :)
    Donc l'option la plus intéressante financièrement est de trouver une utilité au surplus de production :)

    bistory , 14 Juin 2018
  2. bistory

    bistory 29 ans, Hainaut

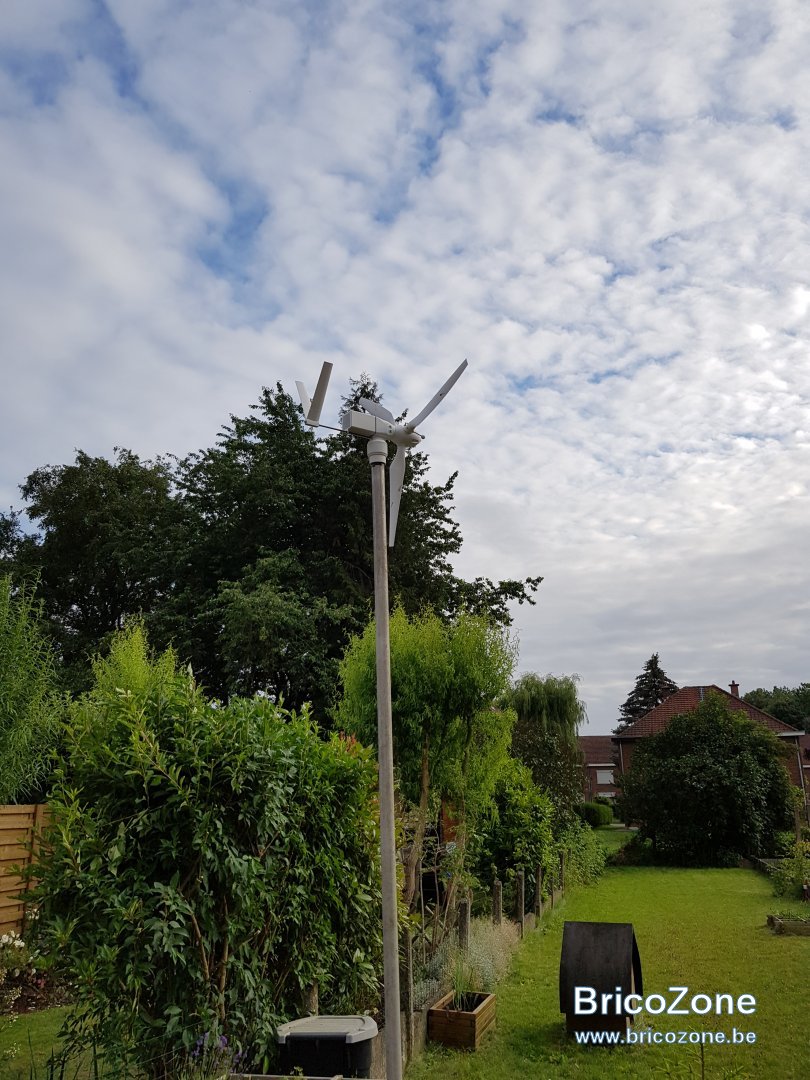

    La voici se dressant fièrement en attente de vent :D

    bistory , 18 Juin 2018
    belgotux, Yucatan et jean_marc_cse aiment ça.
  3. xixou

    xixou 42 ans, Hainaut

    nice

    xixou , 18 Juin 2018
  4. bistory

    bistory 29 ans, Hainaut

    Ces derniers jours ont été légèrement venteux (en tout cas plus que les 5m/s nécessaires pour démarrer l'éolienne).
    J'ai pu donc identifier les petits défauts de la construction :
    1. Encore et toujours le mât qui vibre mais ça doit théoriquement moins impacter ce genre d'éolienne. De toute façon pour la construction définitive, je ferai un mât en PVC avec un pied en béton et tout le mât sera bétonné aussi.
    2. L'éolienne a du mal à se tourner face au vent : le roulement imprimé a quelques imperfections... Pas grave, d'autres ont eu le même problème et proposent une alternative pour utiliser des roulements à billes classiques (je teste ça ce soir)

    En parallèle à ça, j'ai eu l'occasion de discuter avec un autre bricolo qui a monté la même éolienne chez lui et se plaint du mauvais rendement de l'éolienne et du fait qu'elle nécessite un vent à 5m/s pour commencer à tourner.
    C'est pas un secret, la génératrice utilisée n'est pas idéale, il y a une conception parfaitement adaptée au petit éolien, c'est un "Axial flux generator".

    Jusque là j'étais complètement bloqué depuis des mois sur la conception de ce générateur : impossible de trouver des informations sur une génératrice de cette taille, pas d'infos sur le diamètre des disques en acier à utiliser, pas du diamètre du fil à utiliser, ni des aimants, etc... Et la semaine passée, je suis tombé complètement par hasard sur cette vidéo :
    Un Français qui fait une vidéo sur une éolienne faite maison en utilisant un générateur de 50W à flux axial !
    Et deuxième élément positif, suite à cette découverte, j'ai pris mes renseignements auprès de grossistes en ferraille autour de chez moi et ils disposent de ronds pleins en acier disponibles à la découpe !

    Bref la conception d'un générateur performant va enfin pouvoir commencer ;-)

    bistory , 25 Juin 2018
    Yucatan et Nustu aiment ça.
  5. xixou

    xixou 42 ans, Hainaut

    Débrouillard le gars :D

    xixou , 25 Juin 2018
  6. fafalili

    fafalili Invité

    fafalili , 25 Juin 2018
  7. bistory

    bistory 29 ans, Hainaut

    Ce mec est fantastique, il n'hésite pas à montrer ses échecs en vidéo et réussit toujours à tirer une expérience enrichissante de ses bricolages !

    Sinon j'ai mis en place les roulements pour l'axe : l'éolienne s'oriente bien face au vent :)
    Mais en tournant à vide, elle a tendance à se déporter, je pense que la queue est soit trop près du centre ou bien elle n'a pas une prise au vent suffisante, ou bien, dernière possibilité, quand les pales tournent, le vent qui parvient au niveau de la queue est trop instable...

    bistory , 25 Juin 2018
  8. xixou

    xixou 42 ans, Hainaut

    Ou alors quand le générateur freine l'hélice et que le vent chute, ça tourne :D

    xixou , 25 Juin 2018
  9. Yucatan

    Yucatan 42 ans, Brabant Wallon

    Yucatan , 25 Juin 2018
    fafalili aime ça.
  10. bistory

    bistory 29 ans, Hainaut

    Non le vent est constant, j'ai testé en remettant la génératrice, évidemment l'hélice ne tourne plus mais l'éolienne finit par s'orienter bizarrement...

    bistory , 26 Juin 2018
  11. bistory

    bistory 29 ans, Hainaut

    C'est bien joli mais avec une si petite surface de captation d'énergie, ça ne va pas être très utile ou bien il faudra être patient... Un beau jouet, sûrement bien cher pour pas grand chose :)
    EDIT : 160$...

    bistory , 26 Juin 2018
  12. bistory

    bistory 29 ans, Hainaut

    En attendant les pièces pour le générateur de l'éolienne, et parce qu'il fait trop chaud dehors, j'ai refait le câblage de ma boîte de transformation 24-26V > 12/19/24V.

    - Remplacé les câblages DC jack de l'entrée et de la sortie pour la carte graphique afin d'éviter les échauffements dans les prises : environ 10W de pertes supprimées
    - Placement d'un capot imprimé en 3D pour supporter le ventilateur
    - Etiquetage des entrées et sorties

    C'est loin d'être parfait mais c'est déjà mieux qu'avant...

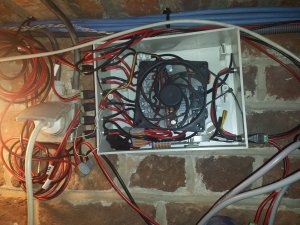

    Avant :

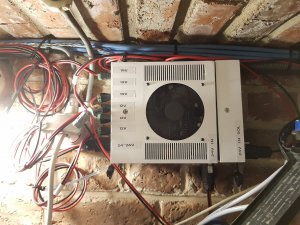

    Après :

    Il reste à raccourcir les câbles trop longs et ce sera encore mieux :)

    bistory , 1 Juillet 2018
  13. bistory

    bistory 29 ans, Hainaut

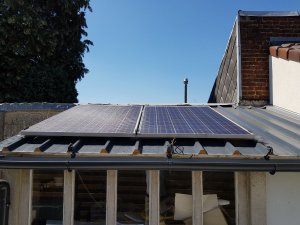

    Et une petite photo des panneaux sur le toit de l'abri de jardin. Je les ai nettoyés hier au Karcher, leur rendement a été boosté (+30% par rapport à hier...) la faute au verre structuré de Latitude Solar et au manque de pluie dont on ne va pas trop se plaindre :D

    bistory , 1 Juillet 2018
  14. xixou

    xixou 42 ans, Hainaut

    Bien pour le sapin :D

    xixou , 31 Juillet 2018
  15. bistory

    bistory 29 ans, Hainaut

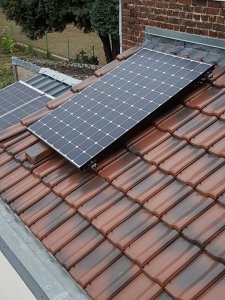

    Depuis quelques jours, un petit nouveau est venu agrandir la petite famille de PV :D
    Un BenQ/AUO Sunforte de 327Wc dont le cadre et le verre ont été un peu griffés sur le côté supérieur gauche (la griffe du verre ne se situe pas au niveau d'une cellule)
    Exposition sud-est comme ses cousins Latitude Solar.
    Don de l'entreprise (que je remercie beaucoup !) qui est venue installer les PV sur la toiture principale :)
    Montage sur rails achetés chez Wattuneed. Chargeur MPPT de 10A "Epever" acheté sur Aliexpress.
    La production de ce panneau seul est équivalente à celle des 2 latitude solar combinés...
    Je vais pouvoir me reconcentrer sur l'éolienne qui a été un peu mise de côté malgré moi !

    bistory , 25 Octobre 2018
    RobBZ et Yucatan aiment ça.
  16. xixou

    xixou 42 ans, Hainaut

    Haha, il fait comme moi, il ne sait plus s'arrêter :D
    A mon avis on a le syndrôme des tatoués :D

    xixou , 25 Octobre 2018
    Yucatan aime ça.
  17. willy

    willy 60 ans, Hainaut

    Bonsoir,

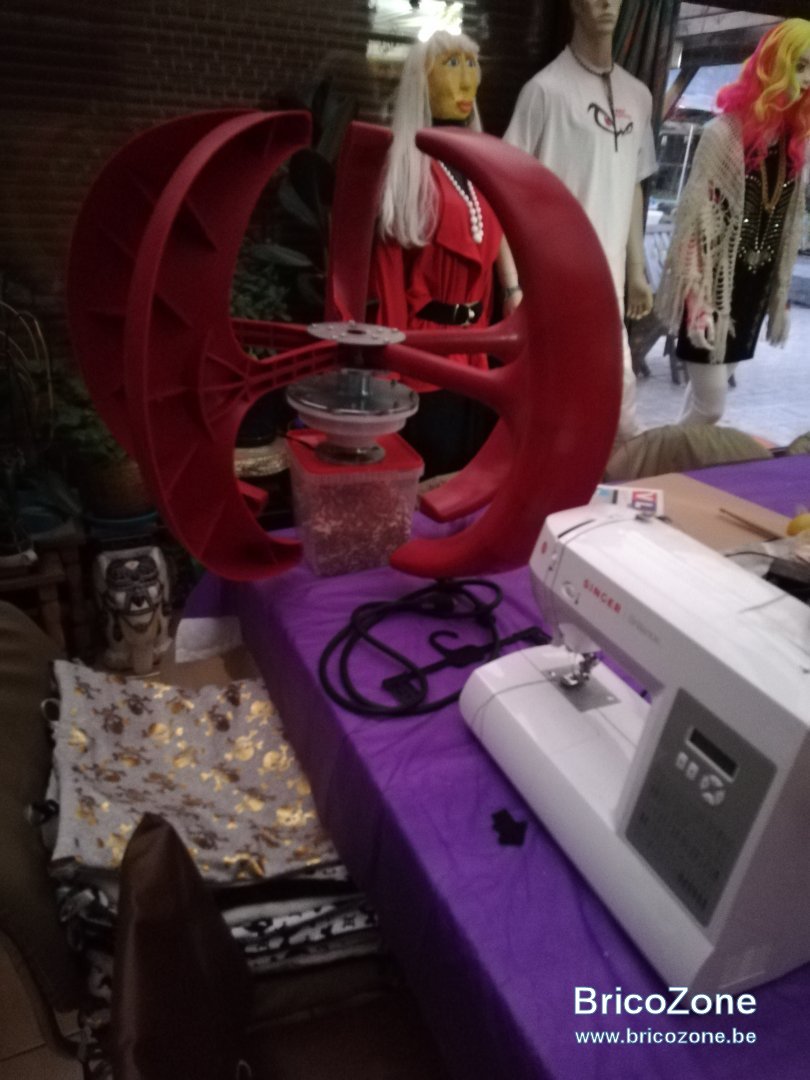

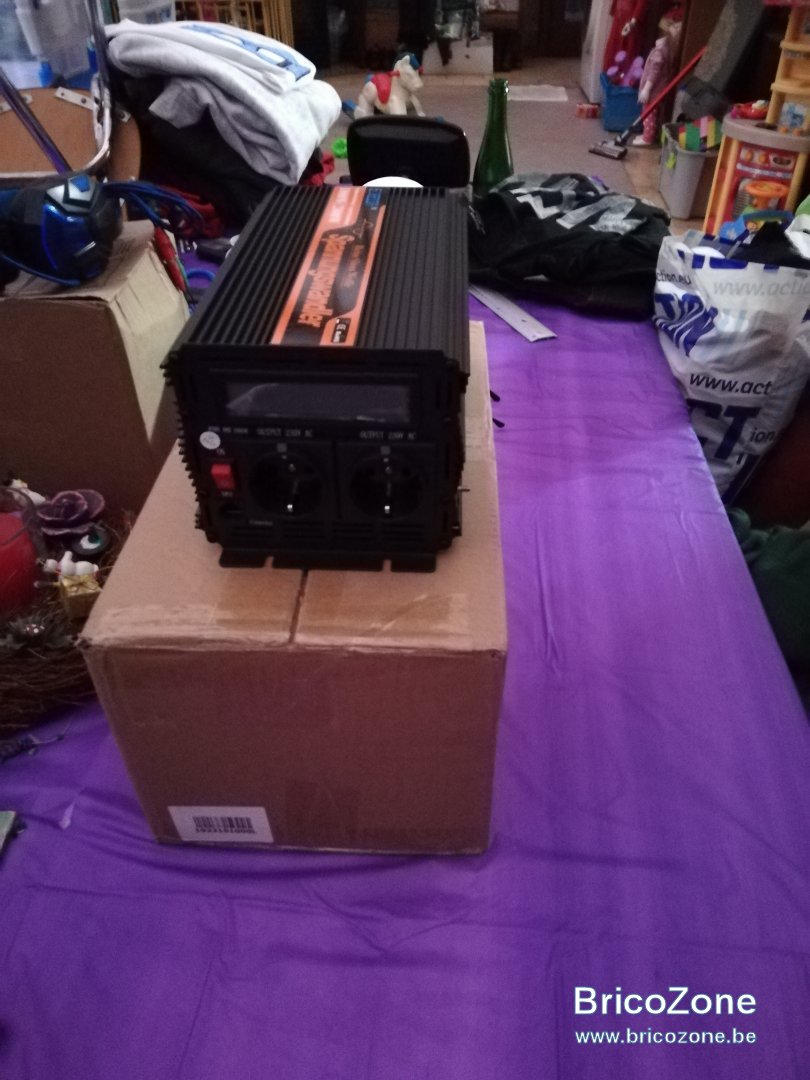

    achat éolienne, transformateur 12V 220V sinus , manque la batterie après installation.


    transformateur 12V 220V.jpg

    willy , 5 Février 2019
  18. xixou

    xixou 42 ans, Hainaut

    Sur youtube ils montrent que cette éolienne ne vaut rien.
    Impatient de voir ce que ça donne chez toi.

    xixou , 5 Février 2019
    Yucatan aime ça.
  19. bistory

    bistory 29 ans, Hainaut

    +1 j'ai des doutes sur les modèles commercialisés en Chine (tous sans exception) mais on pourrait être étonnés...

    bistory , 6 Février 2019
  20. willy

    willy 60 ans, Hainaut

    je prépare le mat + - 5 M je suis en hauteur, plus haut que la pointe de l'eglise donc pas besoin d'hauteur, merci

    willy , 7 Février 2019
