- #141
Hâte d'avoir des news quant à la production et voir une photo de l'installation.
Petit projet de serveur off-grid
- Electricité - Solaire Photo Voltaïque
- Auteur du sujet bistory
- Date de début
Hâte d'avoir des news quant à la production et voir une photo de l'installation.
- #142
Ce weekend, j'ai voulu profiter du vent pour faire des tests de production sur l'éolienne.
Ca fait quelques jours que j'ai trouvé l'origine de la panne (j'avais un peu laissé tomber le projet en attendant de fabriquer un vrai générateur) et que c'est prêt à être remonté.
Malgré la faible production possible (environ 10W à plein régime), j'ai voulu tout remonter pour tester la résistance du bouzin !
J'ai pas été déçu :

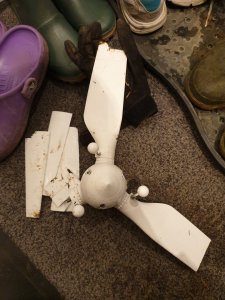

L'axe du rotor a été sectionné net (une des faiblesses de l'impression 3D) et il a été projeté au pied de l'éolienne...
Résultat des courses : 3 pales HS, des débris dans le jardin (je n'ai pas tout retrouvé, il faisait noir) et un nouveau rotor à imprimer.
Cependant, il y a des choses positives qui sont sorties de ce test :
Les pales seront toujours imprimées en PLA, mais cette fois en "PLA+", un type de plastique biosourcé plus résistant aux UV et moins cassant à la longue. Mais j'hésite à modifier le design pour intégrer un axe en carbone dans les pales afin d'éviter qu'elles ne partent en morceau.
De plus, j'aimerais bien pouvoir imprimer les pales en 1 pièce afin que leur profil soit parfait et pour éliminer un point faible mais je ne peux pas le faire avec l'imprimante que j'ai (pas assez de hauteur).
Ca fait quelques jours que j'ai trouvé l'origine de la panne (j'avais un peu laissé tomber le projet en attendant de fabriquer un vrai générateur) et que c'est prêt à être remonté.
Malgré la faible production possible (environ 10W à plein régime), j'ai voulu tout remonter pour tester la résistance du bouzin !
J'ai pas été déçu :
L'axe du rotor a été sectionné net (une des faiblesses de l'impression 3D) et il a été projeté au pied de l'éolienne...
Résultat des courses : 3 pales HS, des débris dans le jardin (je n'ai pas tout retrouvé, il faisait noir) et un nouveau rotor à imprimer.
Cependant, il y a des choses positives qui sont sorties de ce test :
- Avec un mât parfaitement de niveau, l'éolienne s'oriente bien sans difficulté dans la direction du vent
- Ce type d'éolienne est insensible aux vibrations du mât
- J'ai pu identifier quelques points faibles du design qui devront être renforcés (à commencer par l'axe du rotor
) - Je vais probablement devoir la brider un peu plus pour que les pales se mettent en protection lorsque le vent souffle fort, j'ai eu des frayeurs hier
- Je vais mettre l'éolienne plus loin dans le jardin, je m'estime heureux que le rotor ne soit pas parti loin
Les pales seront toujours imprimées en PLA, mais cette fois en "PLA+", un type de plastique biosourcé plus résistant aux UV et moins cassant à la longue. Mais j'hésite à modifier le design pour intégrer un axe en carbone dans les pales afin d'éviter qu'elles ne partent en morceau.
De plus, j'aimerais bien pouvoir imprimer les pales en 1 pièce afin que leur profil soit parfait et pour éliminer un point faible mais je ne peux pas le faire avec l'imprimante que j'ai (pas assez de hauteur).
- #143
Vraiment impressionnant vos essais !!
Bon courage en tout cas..
Bon courage en tout cas..
- #144
sa donne pas grand chose surtout que pour l'instant il y a beaucoup de vent.
je vais essayé de monté un peu , voir changement éolienne.
je vais essayé de monté un peu , voir changement éolienne.
- #145
Hello,
Petit update sur le projet :
L'idée de l'éolienne est en stand-by complet, trop de risques liés à une désintégration de celle-ci comme j'ai déjà eu, en plus c'est assez difficile de tirer des câbles invisibles dans un jardin
Par contre j'ai avancé sur d'autres points : les technologies évoluent, les coûts aussi. Les panneaux photovoltaïques sont maintenant très abordables et il est temps d'envisager le remplacement des 2 panneaux de 240W. Ceux-ci posent plusieurs problèmes :
1. Ils sont affectés par un problème de PID donc ils perdent de leur capacité progressivement
2. Le moindre ombrage fait tomber leur production à 0 et malheureusement le sapin de nos voisins n'est pas prêt d'être taillé et ça empiète de plus en plus sur les panneaux
Idem pour les chargeurs MPPT, il est maintenant possible de les configurer en master/slave pour gérer plusieurs panneaux de capacités différentes.
Et enfin les batteries : ça fait un petit moment que je me dis que je suis juste avec 40Ah car j'ai cherché à maximiser l'autoconsommation. Ca tombe bien : je suis entré en contact avec une société qui produit des batteries LifePO4 et je peux avoir des prix usine. Je vais donc ajouter une batterie 24V 60Ah à court terme à mon installation pour passer à un total de 100Ah, soit 2,4 kWh, de quoi alimenter le serveur et la carte de mining pendant 13h d'affilée !
Petit update sur le projet :
L'idée de l'éolienne est en stand-by complet, trop de risques liés à une désintégration de celle-ci comme j'ai déjà eu, en plus c'est assez difficile de tirer des câbles invisibles dans un jardin
Par contre j'ai avancé sur d'autres points : les technologies évoluent, les coûts aussi. Les panneaux photovoltaïques sont maintenant très abordables et il est temps d'envisager le remplacement des 2 panneaux de 240W. Ceux-ci posent plusieurs problèmes :
1. Ils sont affectés par un problème de PID donc ils perdent de leur capacité progressivement
2. Le moindre ombrage fait tomber leur production à 0 et malheureusement le sapin de nos voisins n'est pas prêt d'être taillé et ça empiète de plus en plus sur les panneaux
Idem pour les chargeurs MPPT, il est maintenant possible de les configurer en master/slave pour gérer plusieurs panneaux de capacités différentes.
Et enfin les batteries : ça fait un petit moment que je me dis que je suis juste avec 40Ah car j'ai cherché à maximiser l'autoconsommation. Ca tombe bien : je suis entré en contact avec une société qui produit des batteries LifePO4 et je peux avoir des prix usine. Je vais donc ajouter une batterie 24V 60Ah à court terme à mon installation pour passer à un total de 100Ah, soit 2,4 kWh, de quoi alimenter le serveur et la carte de mining pendant 13h d'affilée !
- #146
Bienvenue au club des expansionnistes
- #147
Merci '
Si jamais il y a des intéressés pour des batteries LifePO4, on peut réduire les frais de port.
Les prix que j'ai obtenu :
24V 40Ah => 190$
24V 60Ah => 288$
24V 100Ah => 480$
Pour l'instant les frais de port sont de 150$ pour une batterie 60Ah (13Kg...)
'Si jamais il y a des intéressés pour des batteries LifePO4, on peut réduire les frais de port.
Les prix que j'ai obtenu :
24V 40Ah => 190$
24V 60Ah => 288$
24V 100Ah => 480$
Pour l'instant les frais de port sont de 150$ pour une batterie 60Ah (13Kg...)
- #148
Chapeau les prix. Mes Winston Lifeypo4 c'était 1100 euro TVA comprise pour 24V 100 Ah.
(j'ai pris 8 cellules 200 Ah pour 2200 euro)
(j'ai pris 8 cellules 200 Ah pour 2200 euro)
- #149
Ah oui, j'hésite à carrément prendre la 100Ah vu que les frais de port évoluent peu...
- #150
Encore mieux : ils me proposent 8 éléments de 1S de 105Ah pour faire une batterie 105Ah 24V pour 45$ par élément (donc 360$ pour les 8) et 175$ de frais de port.
Des intéressés ?
Des intéressés ?
- #151
Voir chez starbat à Hornu
- #153
Euh ce n'est pas vraiment le sujet... (aucune idée des prix, du matériel, pas de mention de batteries au lithium, ...)
- #154
En effet, c'est le genre de magasin qui ne vends que du plomb.
- #155
J'y ai pris une batterie au plomb 120 Ah il y a deux ans pour mon panneau de 150W, ma pompe de piscine tourne dessus tout l'été depuis 2018, et de temps à autres mon mover quand je déplace la caravane ou le grille pain, le sèche cheveux, ...
- #156
Par contre j'ai mis du temps à trouver le bon convertisseur, pas du brol chinois qui t'indique 5000W et qui déclenche avec 100 W lol
Le mien est prévu pour 1500W et je l'ai déjà poussé à 1000w sans qu'il rechigne
Le mien est prévu pour 1500W et je l'ai déjà poussé à 1000w sans qu'il rechigne
- #157
Il y a du bon chinois qui supporte 3000W.
- #158
Ca fait un petit moment que je n'ai pas posté ici ! J'ai reçu récemment les 8 éléments de batterie que j'avais commandé (la crise sanitaire n'a pas aidé et apparemment les fabricants de batteries fonctionnent plein pot grâce au succès des véhicules électriques en Chine...)
Bref j'étais tout content, j'ai balancé le pack avant de le brancher sur un des trackers mppt.
Mon idée initiale était simple : j'ai 2 trackers (pour 3 panneaux - 2 identiques et 1 différent), 2 batteries et 1 ligne "load".
Je voulais du coup mettre les 2 sorties load en parallèle et chaque tracker sur une batterie. Les désavantages de cette solution est que si une des 2 batteries est chargée avant l'autre, l'excès de courant sera perdu au lieu de pouvoir charger l'autre batterie et ce sera toujours la batterie avec le voltage le plus bas qui donnera le voltage total en sortie.
Sauf que... ce que je n'avais pas anticipé c'est que les sorties "load" des trackers ne sont pas protégées par une diode. Ce qui fait que lorsque je relie ces sorties, ça revient à mettre les batteries en parallèle... Ce qui n'est pas bon du tout car je vais décharger une des deux batterie à l'excès (les trackers comptent que la batterie a un voltage équivalent au voltage en sortie).
Bref ma solution simple est toute pourrie...
Résultat je dois trouver une autre solution. J'ai plusieurs idées mais je ne me suis pas arrêté sur une et j'aimerais avoir votre avis !
Bref j'étais tout content, j'ai balancé le pack avant de le brancher sur un des trackers mppt.
Mon idée initiale était simple : j'ai 2 trackers (pour 3 panneaux - 2 identiques et 1 différent), 2 batteries et 1 ligne "load".
Je voulais du coup mettre les 2 sorties load en parallèle et chaque tracker sur une batterie. Les désavantages de cette solution est que si une des 2 batteries est chargée avant l'autre, l'excès de courant sera perdu au lieu de pouvoir charger l'autre batterie et ce sera toujours la batterie avec le voltage le plus bas qui donnera le voltage total en sortie.
Sauf que... ce que je n'avais pas anticipé c'est que les sorties "load" des trackers ne sont pas protégées par une diode. Ce qui fait que lorsque je relie ces sorties, ça revient à mettre les batteries en parallèle... Ce qui n'est pas bon du tout car je vais décharger une des deux batterie à l'excès (les trackers comptent que la batterie a un voltage équivalent au voltage en sortie).
Bref ma solution simple est toute pourrie...
Résultat je dois trouver une autre solution. J'ai plusieurs idées mais je ne me suis pas arrêté sur une et j'aimerais avoir votre avis !
- Je mets un circuit logique qui permet d'utiliser un load ou un autre en fonction du voltage (le plus élevé sortira en premier, lorsqu'il descend en-dessous de l'autre voltage, c'est l'autre qui prend le relai, etc... jusqu'à ce que les chargeurs détectent que leur batterie est déchargée). Ca ne permet toujours pas de charger les batteries séquentiellement mais ça permet d'unifier la sortie.
- Je n'utilise que la nouvelle batterie (105Ah, c'est mieux que les 40Ah de la première) mais c'est dommage de perdre la première batterie
- Je trouve une solution qui permet de relier les batteries en parallèle mais de déclencher la charge sur l'autre ou l'autre séquentiellement. Comme ça les chargeurs seraient branchés à ce système. Je ne sais absolument pas si ça existe ni si ce serait possible... Je n'ai rien trouvé à ce sujet pour le moment.
- J'utilise la batterie de 40Ah comme UPS mais ça complique fortement tout le bouzin.
- #159
J'ai trouvé un site espagnol (tenu par des chinois) : https://www.wccsolar.es/baterias/solar-monoblock/
Les batteries et les PV ont l'air d'y être a un très bon prix, et la livraison pas excessivement couteuse pour de gros volumes.
J'avoue ne pas avoir lu les 8 pages du thread... mais en hiver, il peut y avoir 48h de non production des panneaux dû aux intempéries... Je surdimensionnerais les batteries ou incluerait un chargeur de secours qui prendrait le relait en dessous des 30% de charge... fausse bonne idée?
Les batteries et les PV ont l'air d'y être a un très bon prix, et la livraison pas excessivement couteuse pour de gros volumes.
J'avoue ne pas avoir lu les 8 pages du thread... mais en hiver, il peut y avoir 48h de non production des panneaux dû aux intempéries... Je surdimensionnerais les batteries ou incluerait un chargeur de secours qui prendrait le relait en dessous des 30% de charge... fausse bonne idée?
- #160
Désolé tu vas devoir te taper un peu de lecture mais je parle justement de ça plus tôt dans le thread (quasi au début) : j'ai une alimentation 24V qui prend le relai grâce à un circuit logique ( https://www.minipc.de/catalog/il/1330 ).
En gros quand la batterie est vide, c'est l'alimentation qui s'occupe de fournir le courant. Ta batterie reste vide jusqu'au moment où le soleil est suffisant pour la remplir et alimenter à nouveau tes appareils
